Male MTP Elite to LC/UPC Universal Fanout | Base-24 | Multi Mode G651.OM4 | 4.8/1.8mm

Descripción

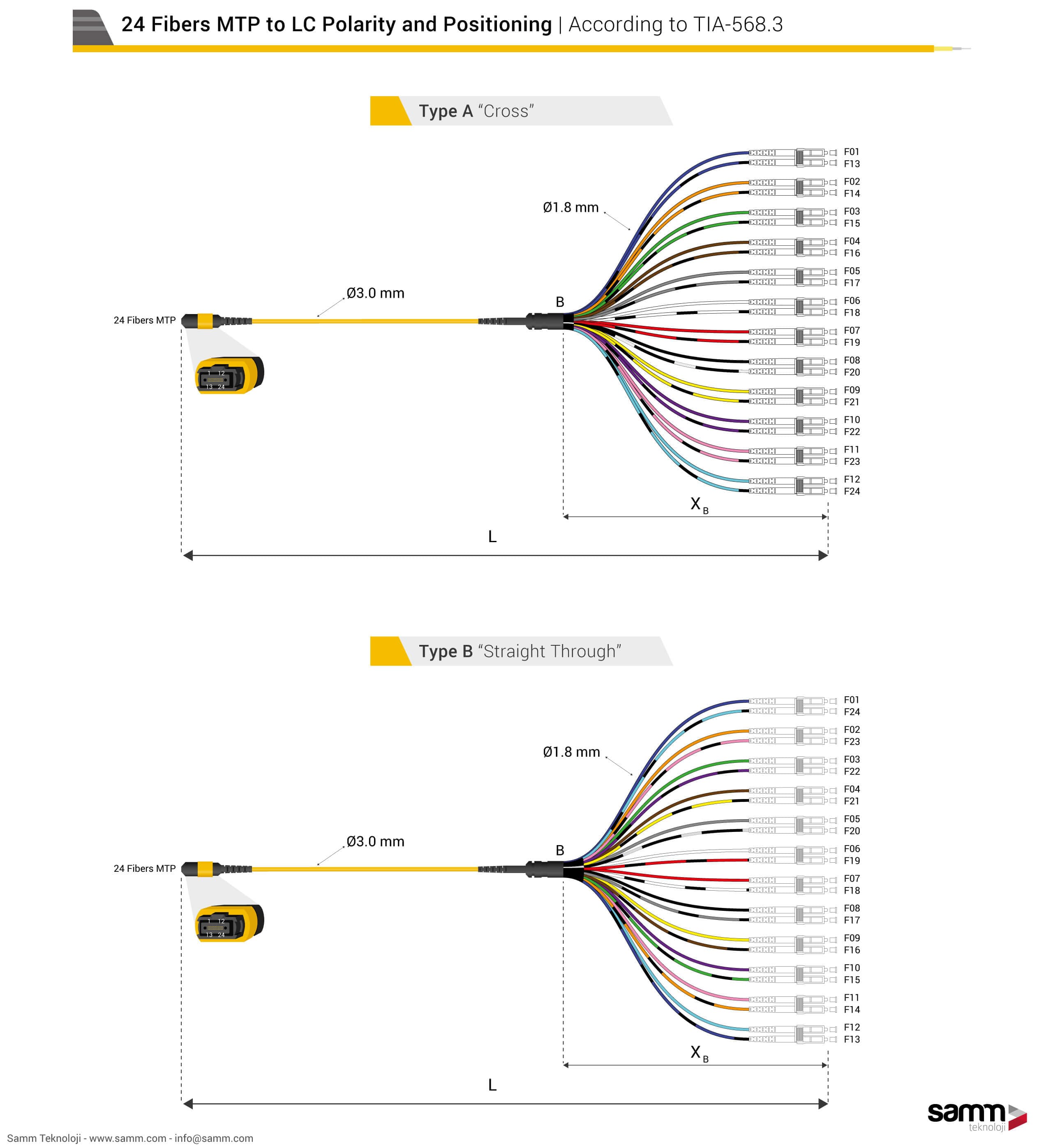

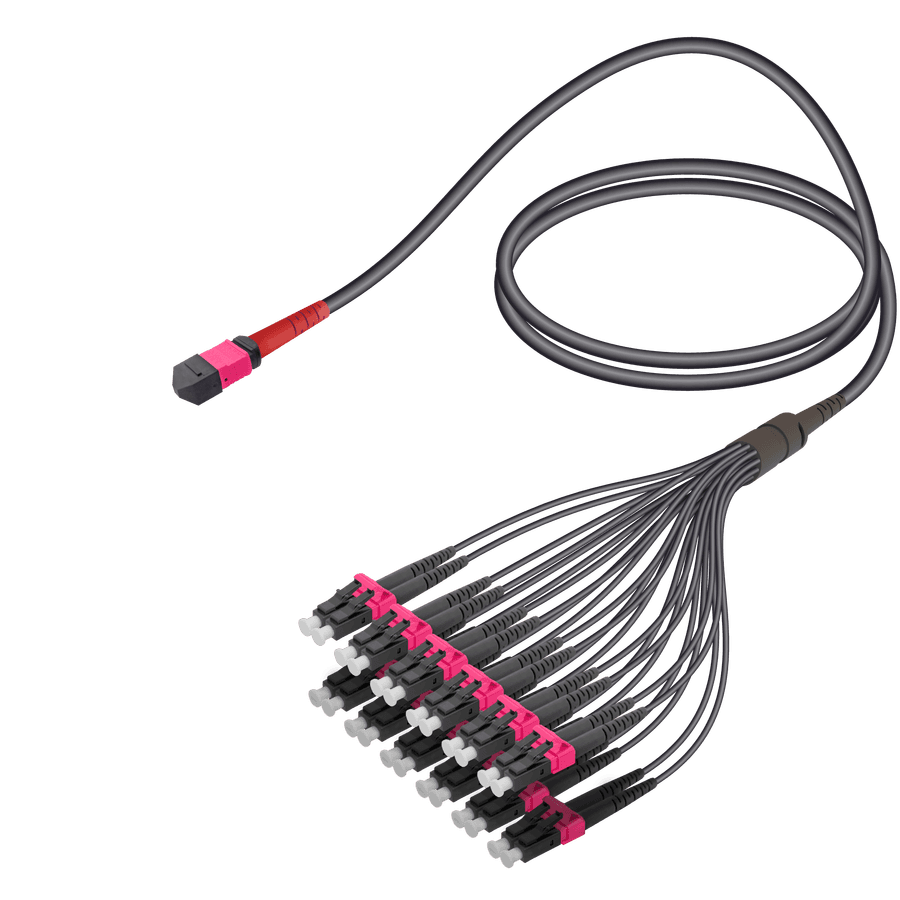

Male MTP Elite to LC/UPC Universal Fanout | Base-24 | Multi Mode G651.OM4 | 4.8/1.8mm Features MTP to 24-LC Fanout yapıları toplam 25 adet konnektörden oluşur. Multi Mode kablo G651. OM4 fiberlerden oluşur. OM4 fiberler 50 µm core; 125 µm cladding çapına sahiptir. MTP konektör, daha iyi mekanik ve optik performans için tasarlanmış yüksek performanslı bir MPO (Multifiber Push On) konnektördür. MTP konnekörler 8, 12 veya 24 fiberi tek bir konnektörde sonlandırabilir. Özellikle veri merkezlerinde büyük bir 'yer avantajı' sağlar. MTP Erkek konnekörde iki adet pin bulunurken; MTP Dişi konnektörde karşılık olarak iki adet pin yuvası bulunur. L C Konnektör (Lucent Connector), 1.25mm çaplı ferul yapısına sahiptir, SC konnektörün tam yarısı kadar taban alanına sahiptir; UPC ise konnektörün içindeki seramik ferül yapısının ekstra parlatılmış düz bir yapıya sahip olduğunu ifade eder (Ultra Physical Contact). MTP/LC Fanout'u oluşturan ana kablo 24 fiberli olup 4.8mm çapa sahiptir. Bir ucunda 'divider' denilen yapı bulunur ve fiberleri 24 farklı tüpe ayırır. Tüplerin çapı 1.8mm'dir. Özellikler Düşük Insertion Loss ve Yüksek Verimlilik ANSI / TIA-568-C.3, IEEE 802.3ba ANSI / TIA-942'ye bağlı 3D interferometre ile 100% garanti verilir 100% fabrika testi Uygulamalar CFP to CFP+ Connection CFP+ to CFP+ Connection CXP to CXP Connection 10x10G to 10x10G connection 100G to 100G Interconnection Detaylar Yansıma Kaybı (IEC 61300-3-4-Method-B) MTP: ≤0.35 dB, avg:0.1 dB LC: ≤0.40 dB Geri Dönüş Kaybı (IEC 61300-3-6-Method-B) MTP: ≥ 20 dB LC: ≥ 40 dB Sağlamlık >100 mating cycles Yanmazlık UL94 V-0 Çalışma Sıcaklığı -10°C to +70°C Kablo Çapı 4.8 mm MTP Konnektör Uyumluluğu IEC 61754-7, TIA 604-5, RoHS Transceiver Modüller'in Fiber Optik Yapıları TRANSCEIVER FORM FACTOR CONNECTOR FIBER COUNT FIBER TYPE 100G CFP/CFP2/CPAK SR10 / XSR10 24F MTP (MPO) 20 OM3/OM4 SR4 CPAK 12F MTP (MPO) 12 OM3/OM4 SR4 / XSR4 QSFP28 12F MTP (MPO) 8 OM3/OM4 PSM4 QSFP28 12F MTP (MPO) 8 OS2 CWDM4 QSFP28 LC 2 OS2 LRL4 CFP2/CPAK/QSFP28 LC 2 OS2 SWDM4 QSFP28 LC 2 OM3/OM4 SR-BD QSFP28 LC 2 OM3/OM4 40G SR4 QSFP+ 12F MTP (MPO) 8 OM3/OM4 40G-C/X/ESR4 QSFP+ 12F MTP (MPO) 8 OM3/OM4 BIDI QSFP+ LC 2 OM3/OM4 LX4 QSFP+ LC 2 OM3/OM4 UNIV QSFP+ LC 2 OM3/OM4, OS2 LR4 / LRL4 / IR4 QSFP+ LC 2 OS2 SWDM4 QSFP+ LC 2 OM3/OM4 PLRL4 / PLR4 QSFP+ 12F MTP (MPO) 8 OS2 4x10G IR / LR QSFP+ 12F MTP (MPO) 8 OS2 10x10G LR CPAK 24F MTP (MPO) 20 OS2 25G SR SFP28 LC 2 OM3/OM4 LR SFP28 LC 2 OM3/OM4 10G SR SFP+ LC 2 OM3/OM4 LR SFP+ LC 2 OM3/OM4 1G SX SFP LC 2 OM3/OM4 LX SFP LC 2 OS2 Weight (Kg) 0.4000000059604645 MTP/MPO to LC Universal Fanout | Base-24 Multi Mode | Datasheet

Especificaciones técnicas

Yansıma Kaybı (IEC 61300-3-4-Method-B)

MTP: ≤0.35 dB, avg:0.1 dB LC: ≤0.40 dB

Geri Dönüş Kaybı (IEC 61300-3-6-Method-B)

MTP: ≥ 20 dB LC: ≥ 40 dB

Sağlamlık

>100 mating cycles

Yanmazlık

UL94 V-0

Çalışma Sıcaklığı

-10°C to +70°C

Kablo Çapı

4.8 mm

MTP Konnektör Uyumluluğu

IEC 61754-7, TIA 604-5, RoHS

TRANSCEIVER

FORM FACTOR | CONNECTOR | FIBER COUNT | FIBER TYPE

100G

CFP/CFP2/CPAK | SR10 / XSR10 | 24F MTP (MPO) | 20 | OM3/OM4

SR4

CPAK | 12F MTP (MPO) | 12 | OM3/OM4

SR4 / XSR4

QSFP28 | 12F MTP (MPO) | 8 | OM3/OM4

PSM4

QSFP28 | 12F MTP (MPO) | 8 | OS2

CWDM4

QSFP28 | LC | 2 | OS2

LRL4

CFP2/CPAK/QSFP28 | LC | 2 | OS2

SWDM4

QSFP28 | LC | 2 | OM3/OM4

SR-BD

QSFP28 | LC | 2 | OM3/OM4

40G

SR4 | QSFP+ | 12F MTP (MPO) | 8 | OM3/OM4

40G-C/X/ESR4

QSFP+ | 12F MTP (MPO) | 8 | OM3/OM4

BIDI

QSFP+ | LC | 2 | OM3/OM4

LX4

QSFP+ | LC | 2 | OM3/OM4

UNIV

QSFP+ | LC | 2 | OM3/OM4, OS2

LR4 / LRL4 / IR4

QSFP+ | LC | 2 | OS2

SWDM4

QSFP+ | LC | 2 | OM3/OM4

PLRL4 / PLR4

QSFP+ | 12F MTP (MPO) | 8 | OS2

4x10G

IR / LR | QSFP+ | 12F MTP (MPO) | 8 | OS2

10x10G

LR | CPAK | 24F MTP (MPO) | 20 | OS2

25G

SR | SFP28 | LC | 2 | OM3/OM4

LR

SFP28 | LC | 2 | OM3/OM4

10G

SR | SFP+ | LC | 2 | OM3/OM4

LR

SFP+ | LC | 2 | OM3/OM4

1G

SX | SFP | LC | 2 | OM3/OM4

LX

SFP | LC | 2 | OS2
