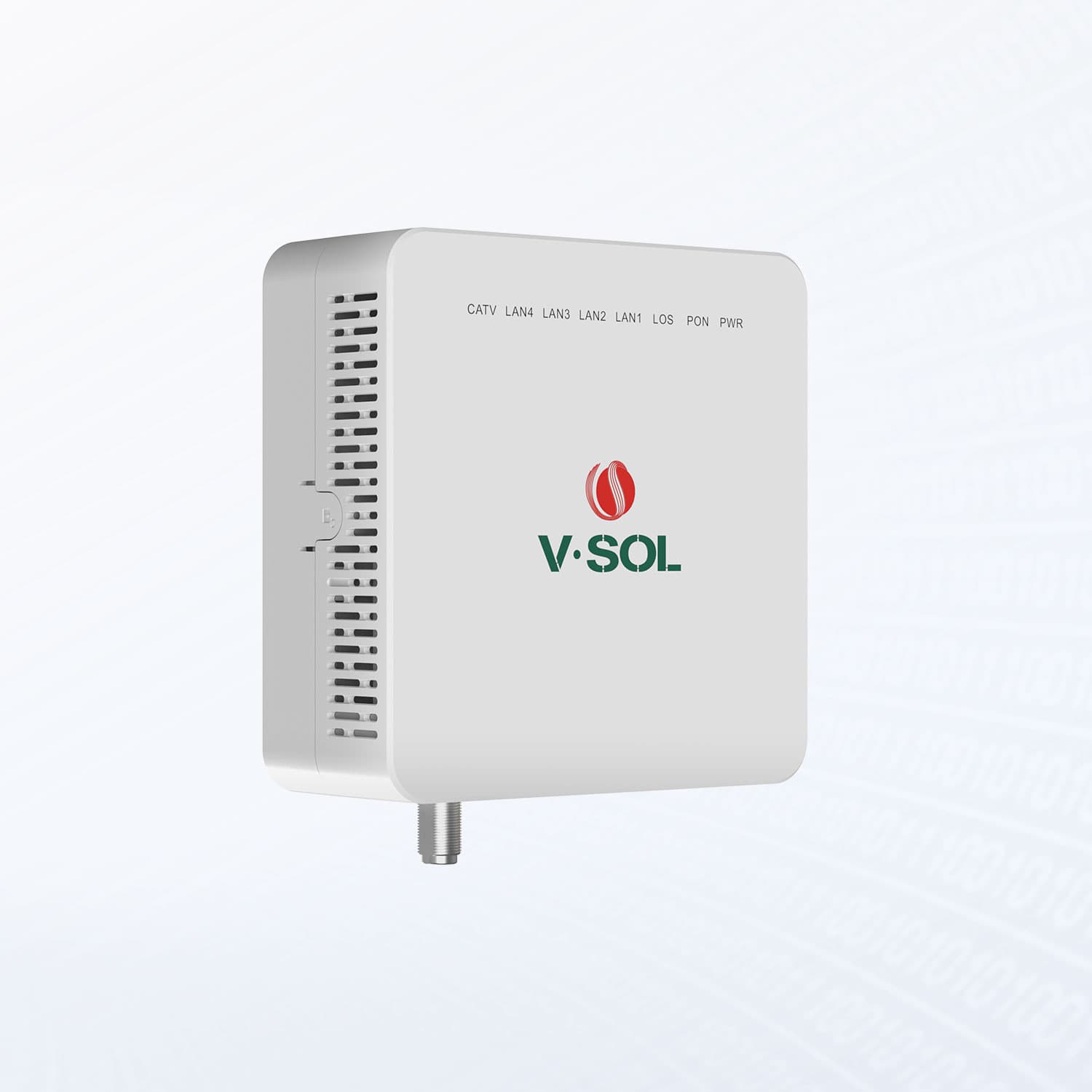

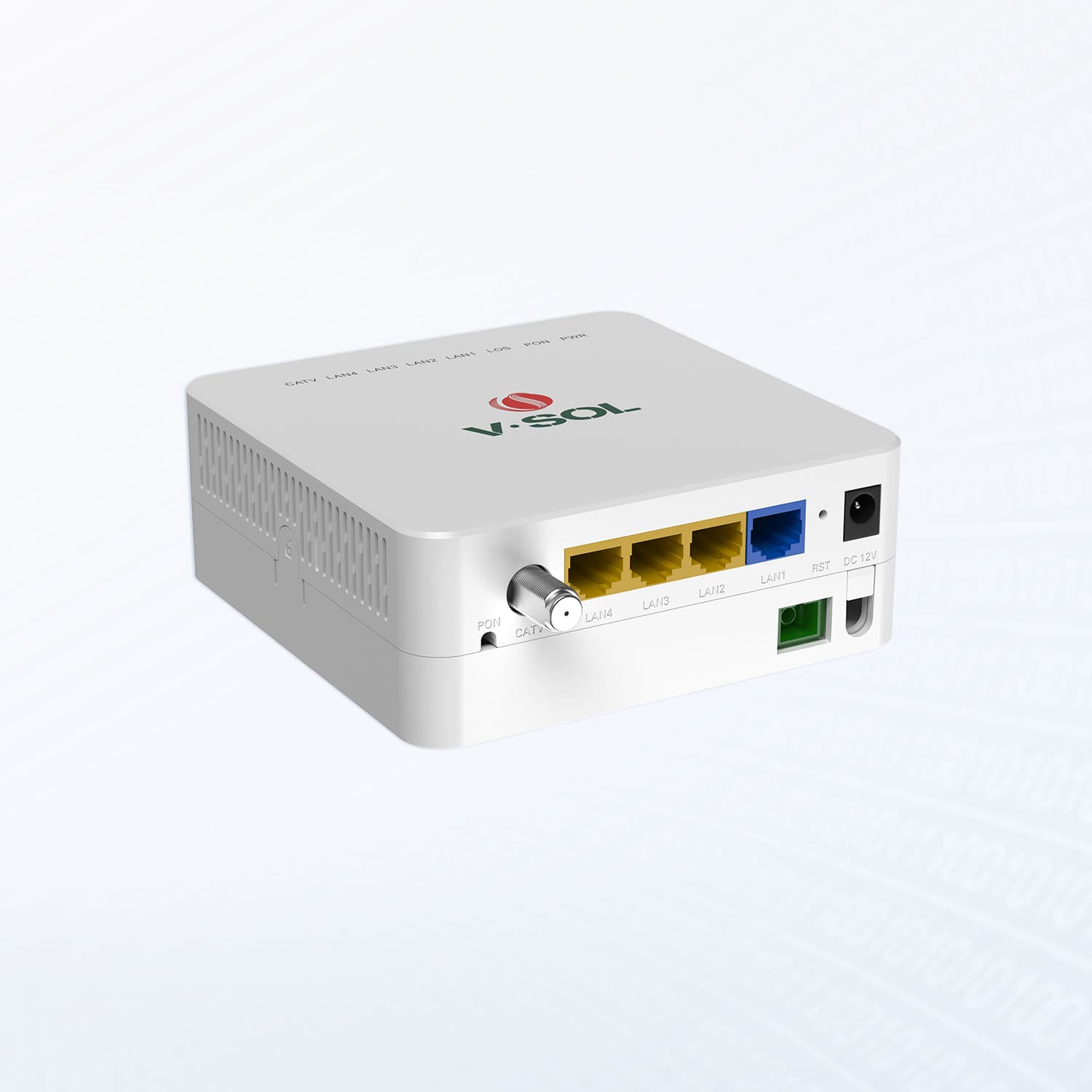

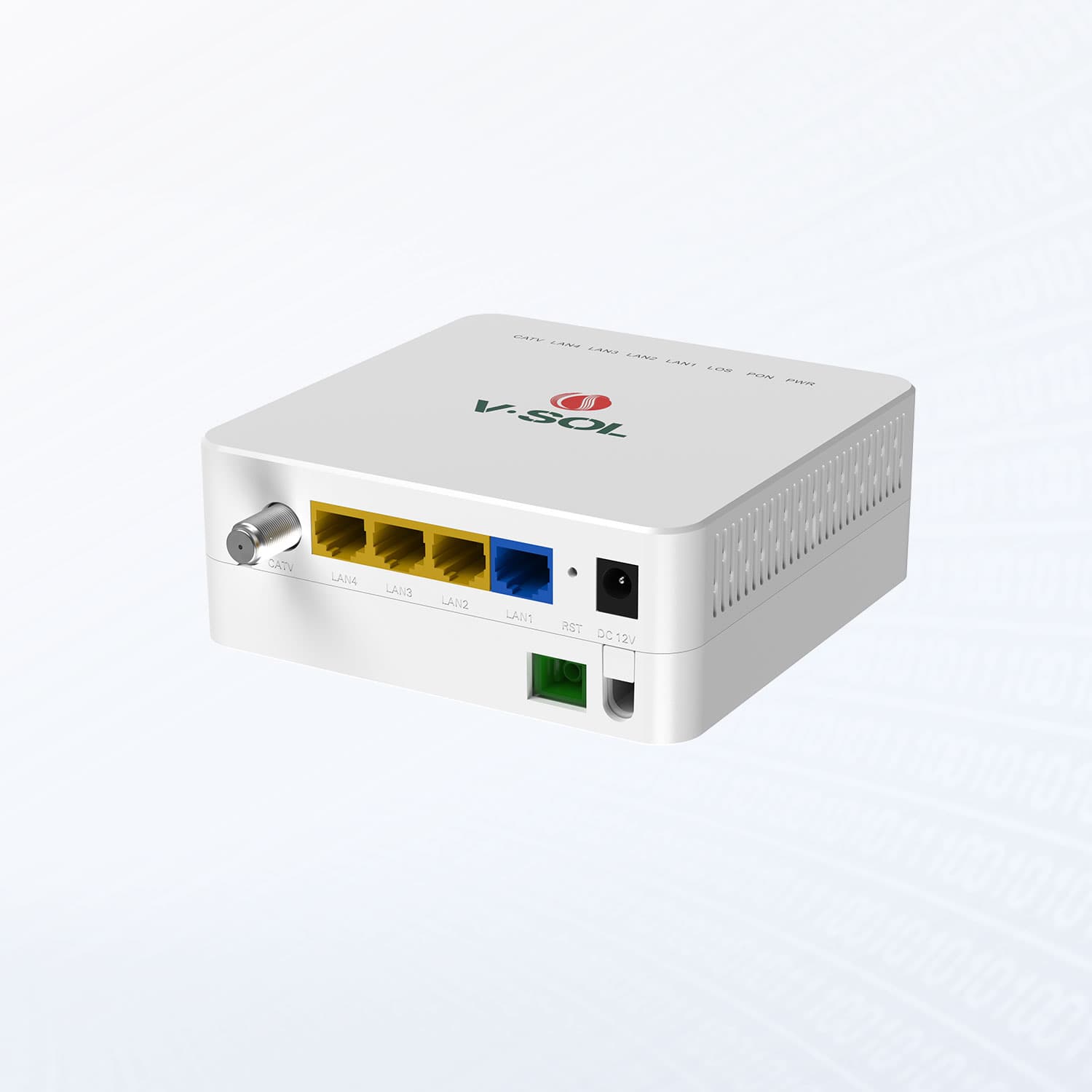

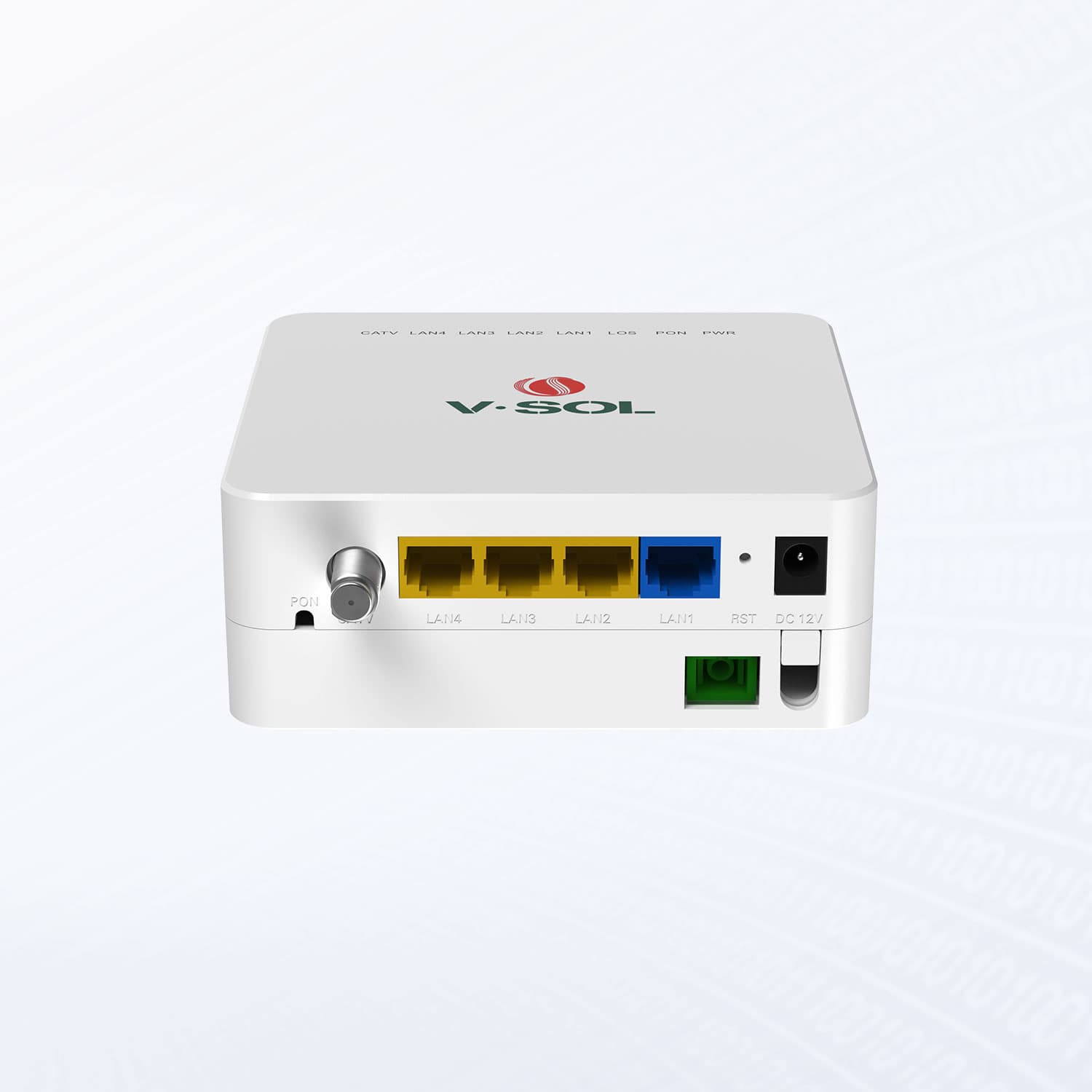

V2904QT-Z — 10G PON+2.5GbE+3GE+CATV SFU ONU

Descripción

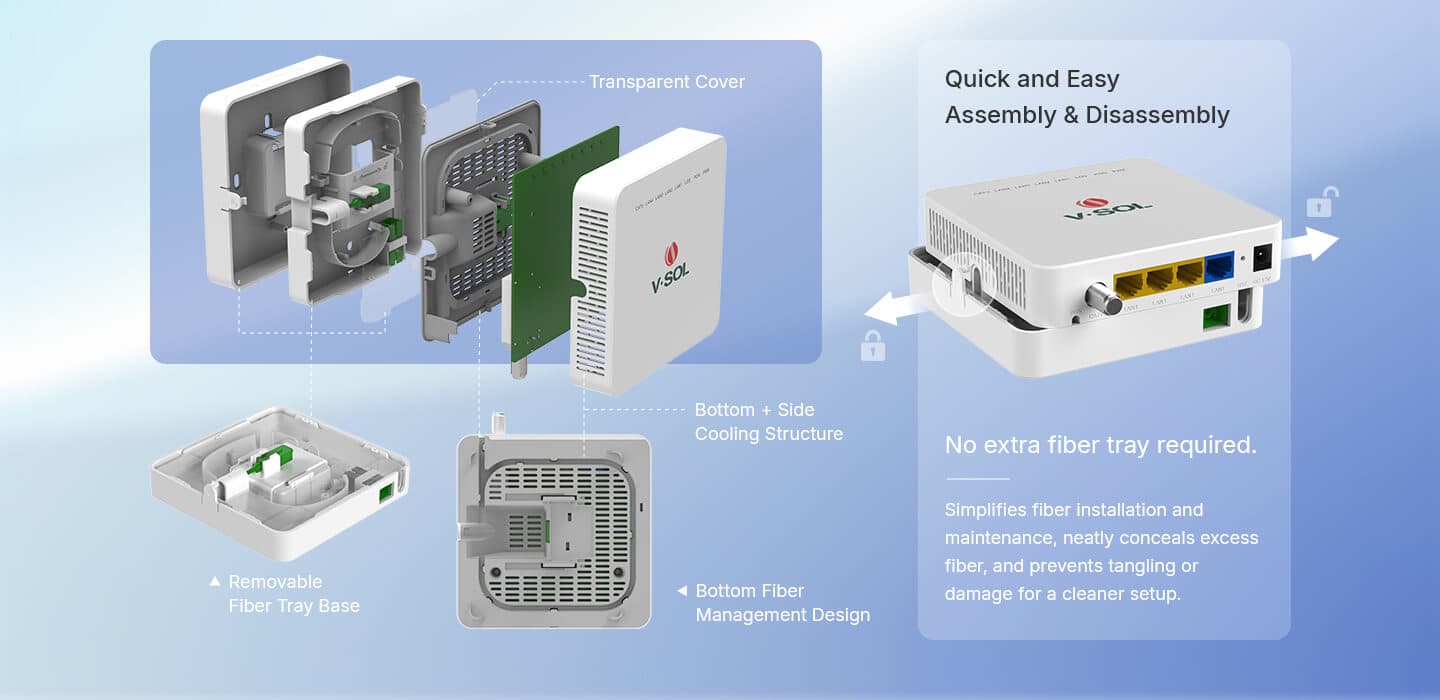

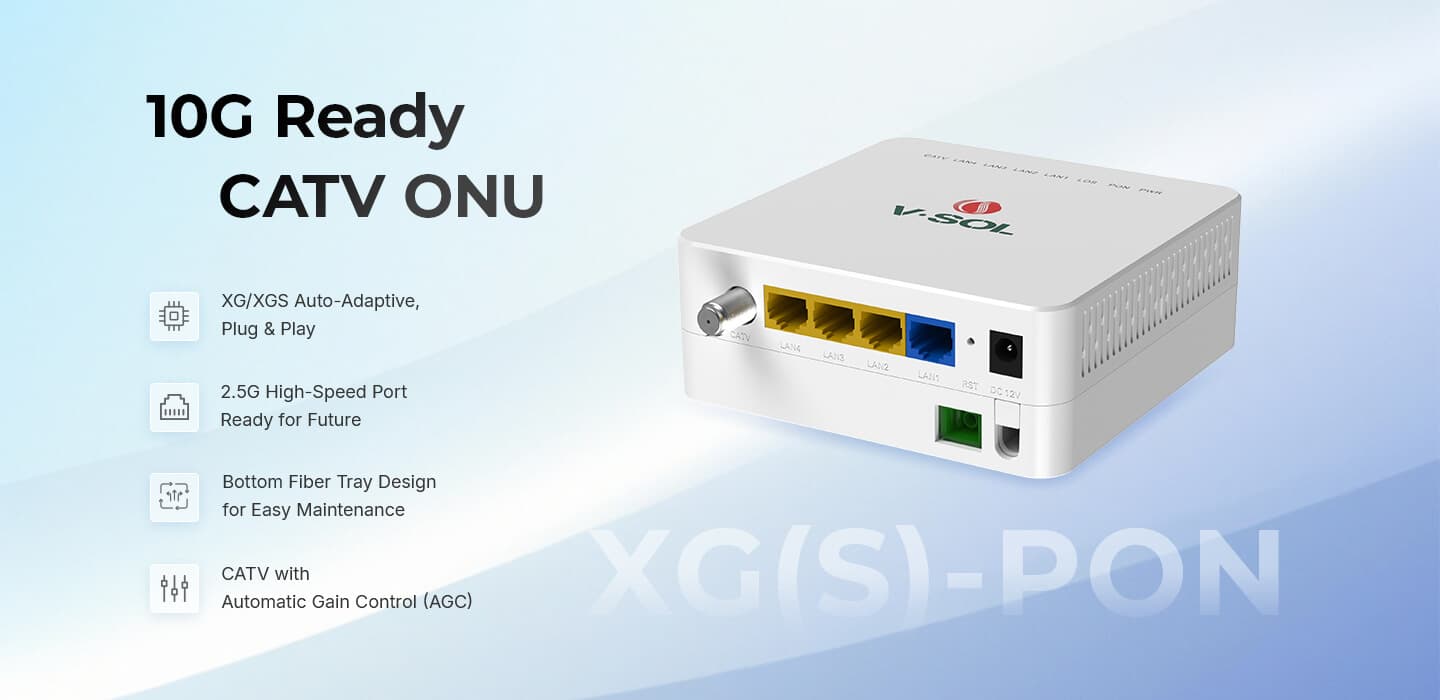

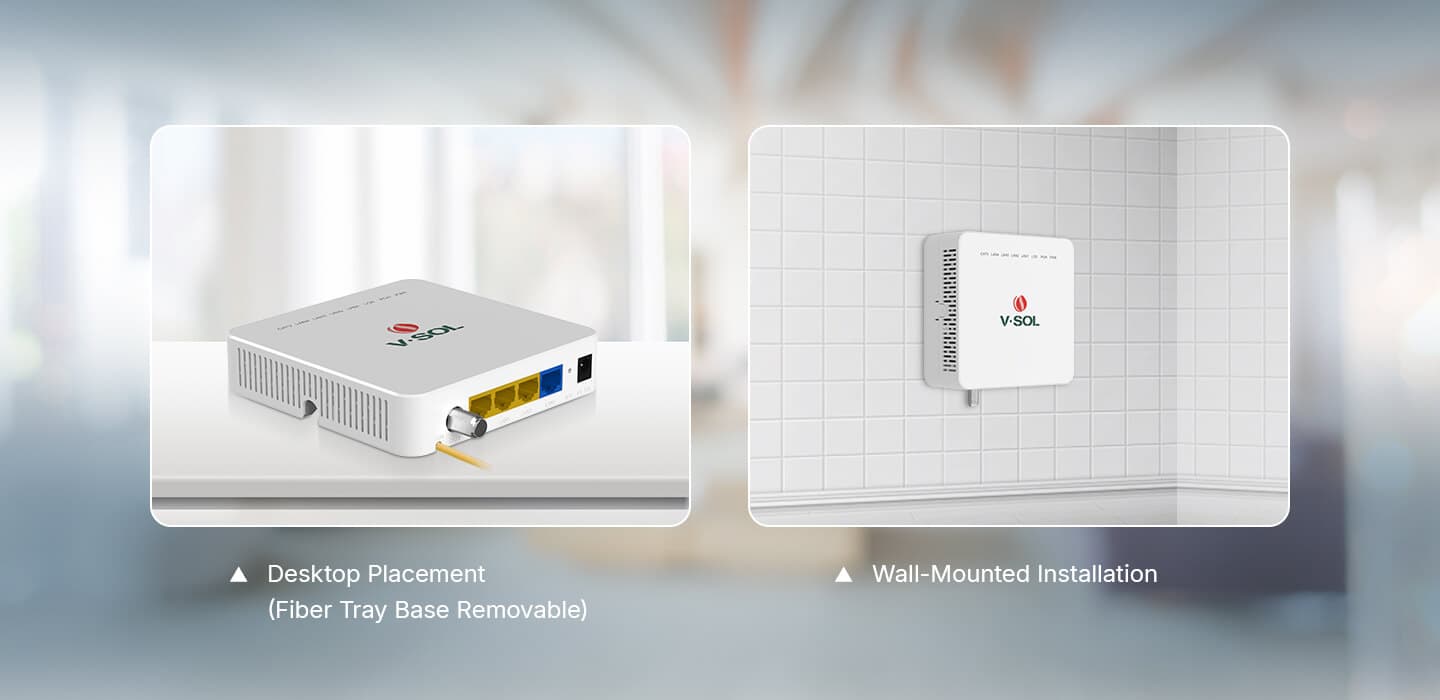

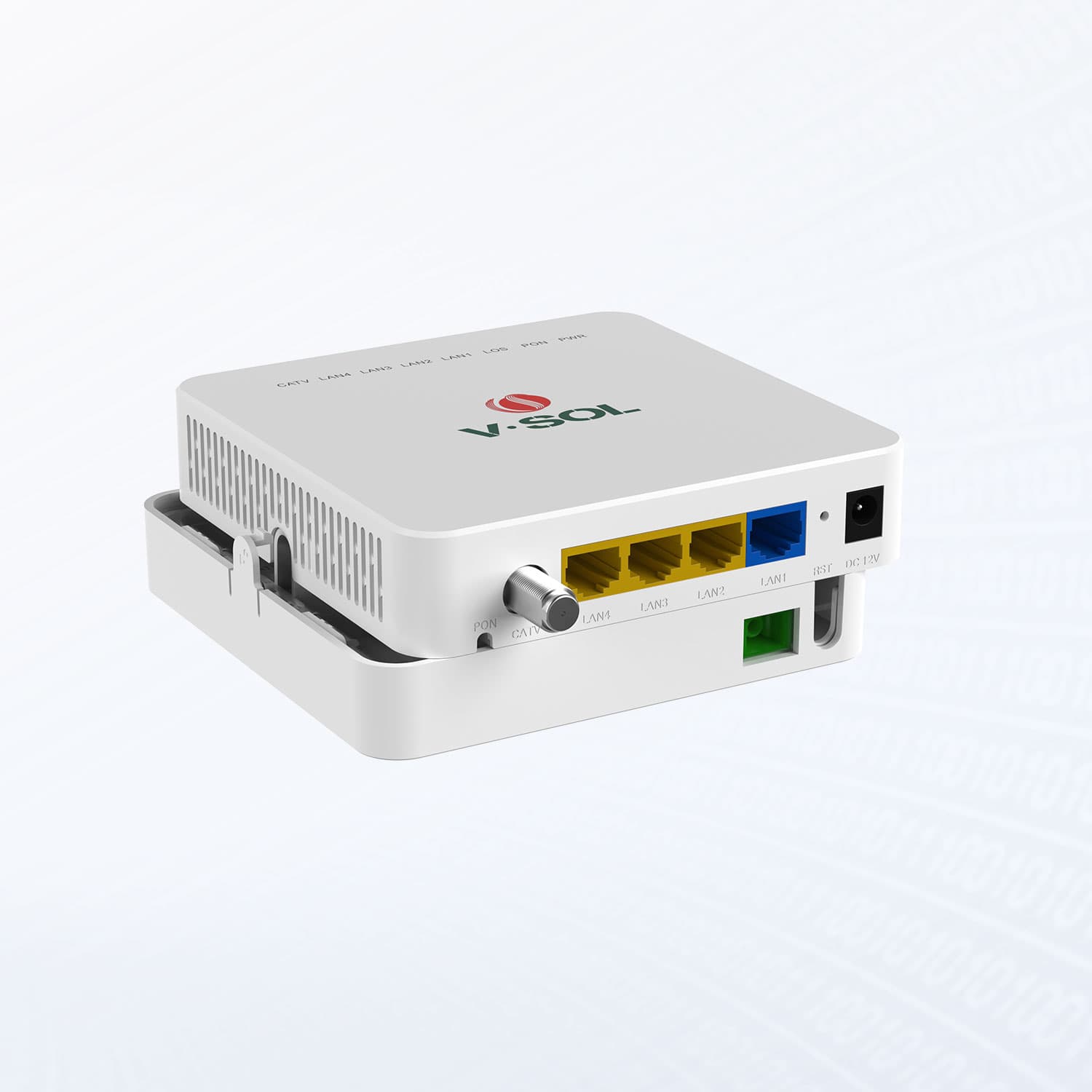

ONU CATV 2.5G Con Diseño De Bandeja De Fibra Inferior V2904QT-Z | 1*XG(S)-PON (autoajustable) + 1*2.5GE + 3*GE + CATV, Estructura De Fibra En Bandeja Autoajuste XG / XGS-PON Puerto Ethernet 2.5G Preparado Para El Futuro Diseño Único Con Detalles De Calidad Refinados Despliegue Flexible Para Diversos Escenarios CATV Inteligente Integrado Con Control AGC Parámetro Dimensiones 120mm × 120mm × 46mm (L × A × Al) Peso neto 0,283 kg Condiciones de funcionamiento Temperatura de funcionamiento: -10 ~ +55°C Humedad de funcionamiento: 5 ~ 95% (sin condensación) Condiciones de almacenamiento Temperatura de almacenamiento: -40 ~ +70°C Humedad de almacenamiento: 5 ~ 95% (sin condensación) Adaptador de corriente 12V / 1A Consumo de energía 12W Interfaces 1 × 2.5GbE + 3 × GE + CATV Indicadores PWR, PON, LOS, LAN1, LAN2, LAN3, LAN4, CATV Parámetro Interfaz PON · SC monomodo, conector SC/APC · Puerto XG(S)-PON autoadaptable · Potencia óptica de transmisión: 6 dBm (XGS-PON), 5 dBm (XG-PON) · Sensibilidad de recepción: -28 dBm · Potencia óptica de sobrecarga: -8 dBm · Distancia de transmisión: 20 km · Longitud de onda: XG(S)-PON: DS 1577nm / US 1270nm Capa PON 10G · ITU-T G.987 (XG-PON) · ITU-T G.9807.1 (XGS-PON) Interfaz CATV · Longitud de onda de recepción óptica: 1550 ± 10 nm · Rango de entrada óptica: +2 ~ -18 dBm · Pérdida por reflexión óptica: ≥ 40 dB · Rango de frecuencia RF: 47 ~ 1000 MHz · Impedancia de salida RF: 75 Ω · Nivel de salida RF y rango AGC: ≥ 81 ± 2 dBμV @ +1 ~ -10 dBm ≥ 79 ± 2 dBμV @ 0 ~ -11 dBm ≥ 77 ± 2 dBμV @ -1 ~ -12 dBm ≥ 75 ± 2 dBμV @ -2 ~ -13 dBm ≥ 73 ± 2 dBμV @ -3 ~ -14 dBm ≥ 71 ± 2 dBμV @ -4 ~ -15 dBm · MER: ≥ 32 dB (entrada óptica de -14 dBm) Interfaz de usuario · 1 × 2.5GbE, autonegociación, puertos RJ45 · 3 × GE, autonegociación, puertos RJ45 Función Conexión a Internet Soporta modo puente (Bridge) Alarmas · Soporta Dying Gasp · Soporta detección de bucle de puerto LAN · Soporta limitación de velocidad de puerto · Soporta detección de bucle · Soporta control de flujo · Soporta control de tormenta (Storm control) VLAN · Soporta modo etiquetado VLAN · Soporta modo transparente VLAN · Soporta modo troncal VLAN · Soporta modo híbrido VLAN Multidifusión · IGMPv1/v2/Snooping · Soporta VLAN de protocolo de multidifusión y eliminación de datos de multidifusión · Soporta función de traducción de multidifusión Operación y Mantenimiento (O&M) · WEB / TELNET / SSH / OMCI · Soporta protocolo OMCI privado y gestión de red unificada de OLT VSOL Cortafuegos Soporta función de filtrado de direcciones IP y puertos Otros Soporta función de registro (log)

Especificaciones técnicas

Dimensiones

120mm × 120mm × 46mm (L × A × Al)

Peso neto

0,283 kg

Condiciones de funcionamiento

Temperatura de funcionamiento: -10 ~ +55°C Humedad de funcionamiento: 5 ~ 95% (sin condensación)

Condiciones de almacenamiento

Temperatura de almacenamiento: -40 ~ +70°C Humedad de almacenamiento: 5 ~ 95% (sin condensación)

Adaptador de corriente

12V / 1A

Consumo de energía

12W

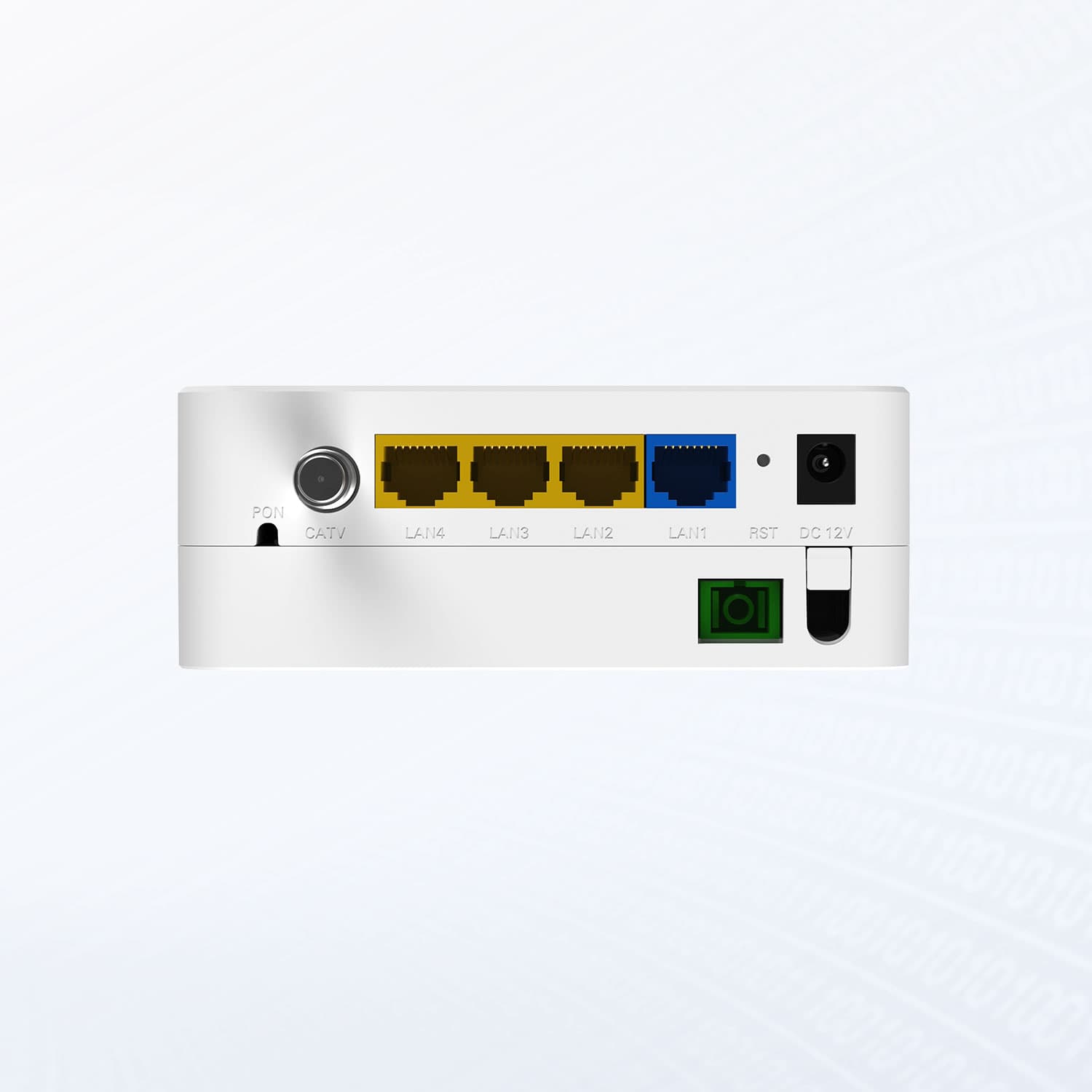

Interfaces

1 × 2.5GbE + 3 × GE + CATV

Indicadores

PWR, PON, LOS, LAN1, LAN2, LAN3, LAN4, CATV

Interfaz PON

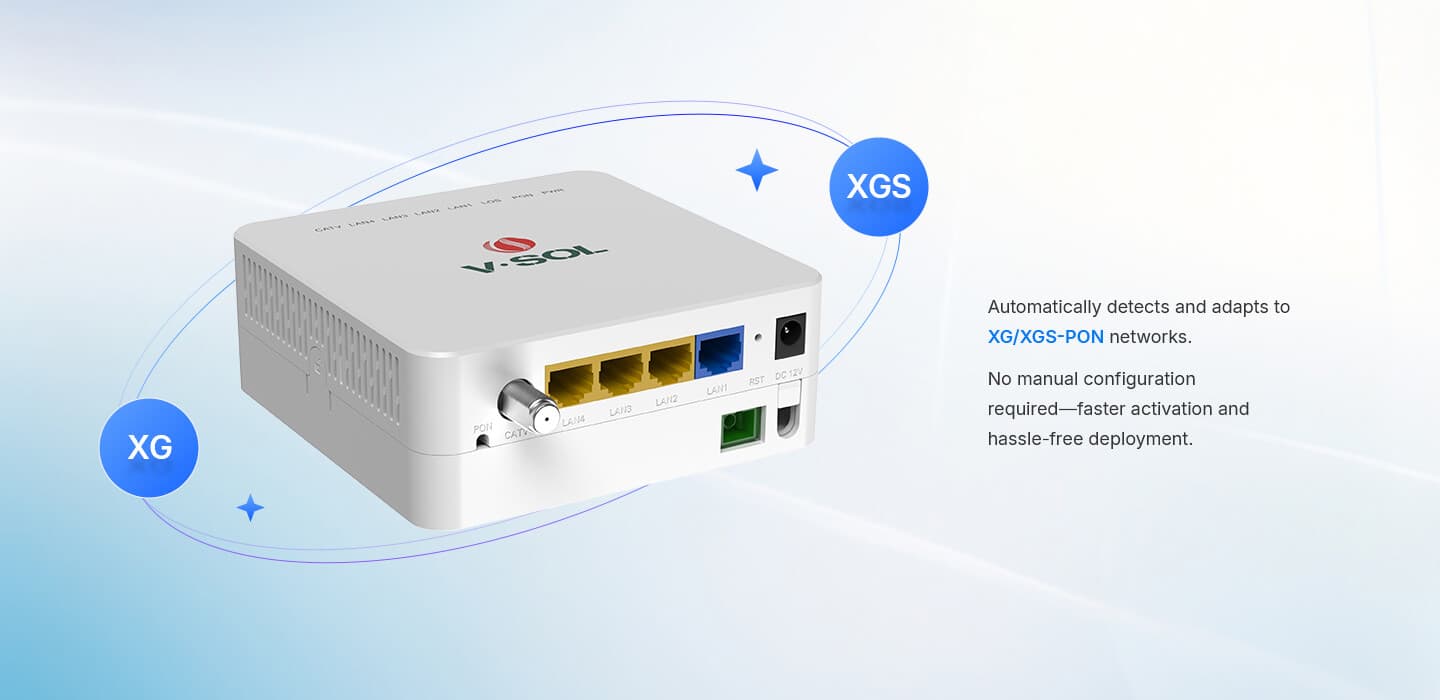

· SC monomodo, conector SC/APC · Puerto XG(S)-PON autoadaptable · Potencia óptica de transmisión: 6 dBm (XGS-PON), 5 dBm (XG-PON) · Sensibilidad de recepción: -28 dBm · Potencia óptica de sobrecarga: -8 dBm · Distancia de transmisión: 20 km · Longitud de onda: XG(S)-PON: DS 1577nm / US 1270nm

Capa PON 10G

· ITU-T G.987 (XG-PON) · ITU-T G.9807.1 (XGS-PON)

Interfaz CATV

· Longitud de onda de recepción óptica: 1550 ± 10 nm · Rango de entrada óptica: +2 ~ -18 dBm · Pérdida por reflexión óptica: ≥ 40 dB · Rango de frecuencia RF: 47 ~ 1000 MHz · Impedancia de salida RF: 75 Ω · Nivel de salida RF y rango AGC: ≥ 81 ± 2 dBμV @ +1 ~ -10 dBm ≥ 79 ± 2 dBμV @ 0 ~ -11 dBm ≥ 77 ± 2 dBμV @ -1 ~ -12 dBm ≥ 75 ± 2 dBμV @ -2 ~ -13 dBm ≥ 73 ± 2 dBμV @ -3 ~ -14 dBm ≥ 71 ± 2 dBμV @ -4 ~ -15 dBm · MER: ≥ 32 dB (entrada óptica de -14 dBm)

Interfaz de usuario

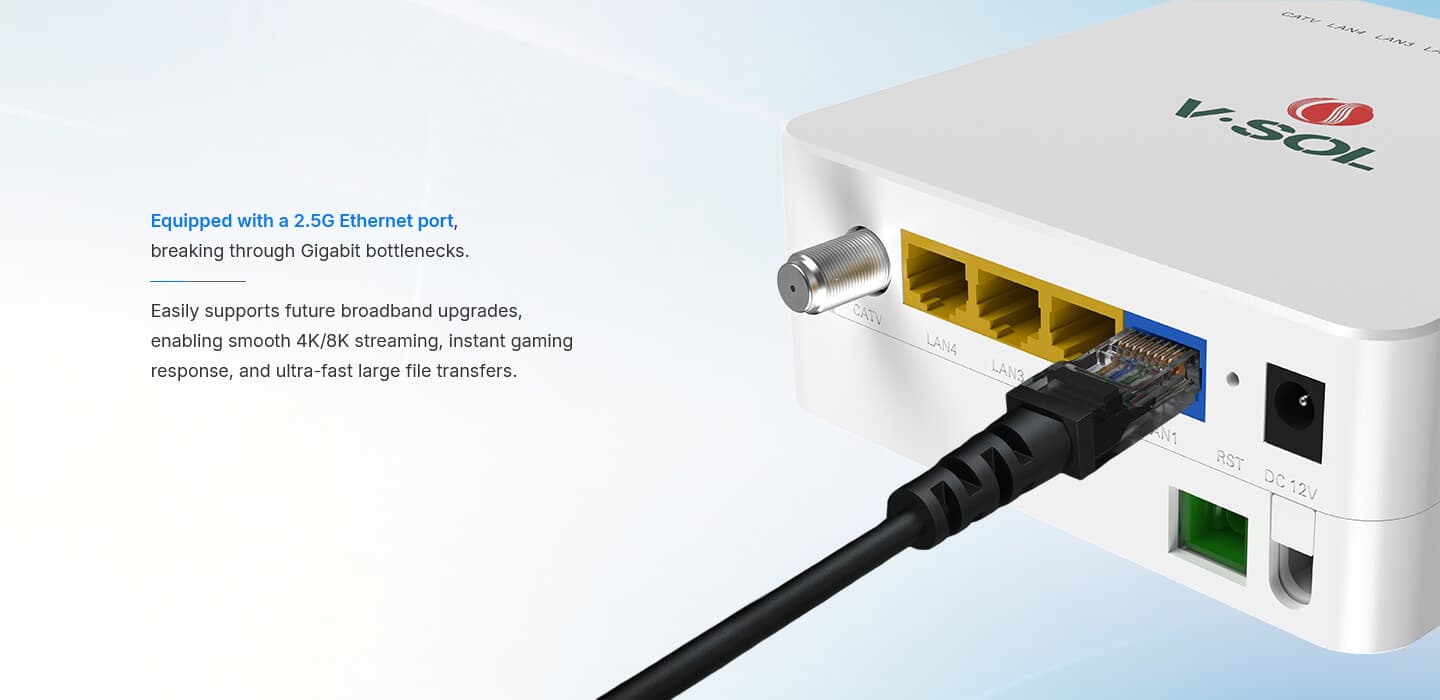

· 1 × 2.5GbE, autonegociación, puertos RJ45 · 3 × GE, autonegociación, puertos RJ45

Conexión a Internet

Soporta modo puente (Bridge)

Alarmas

· Soporta Dying Gasp · Soporta detección de bucle de puerto

LAN

· Soporta limitación de velocidad de puerto · Soporta detección de bucle · Soporta control de flujo · Soporta control de tormenta (Storm control)

VLAN

· Soporta modo etiquetado VLAN · Soporta modo transparente VLAN · Soporta modo troncal VLAN · Soporta modo híbrido VLAN

Multidifusión

· IGMPv1/v2/Snooping · Soporta VLAN de protocolo de multidifusión y eliminación de datos de multidifusión · Soporta función de traducción de multidifusión

Operación y Mantenimiento (O&M)

· WEB / TELNET / SSH / OMCI · Soporta protocolo OMCI privado y gestión de red unificada de OLT VSOL

Cortafuegos

Soporta función de filtrado de direcciones IP y puertos

Otros

Soporta función de registro (log)
