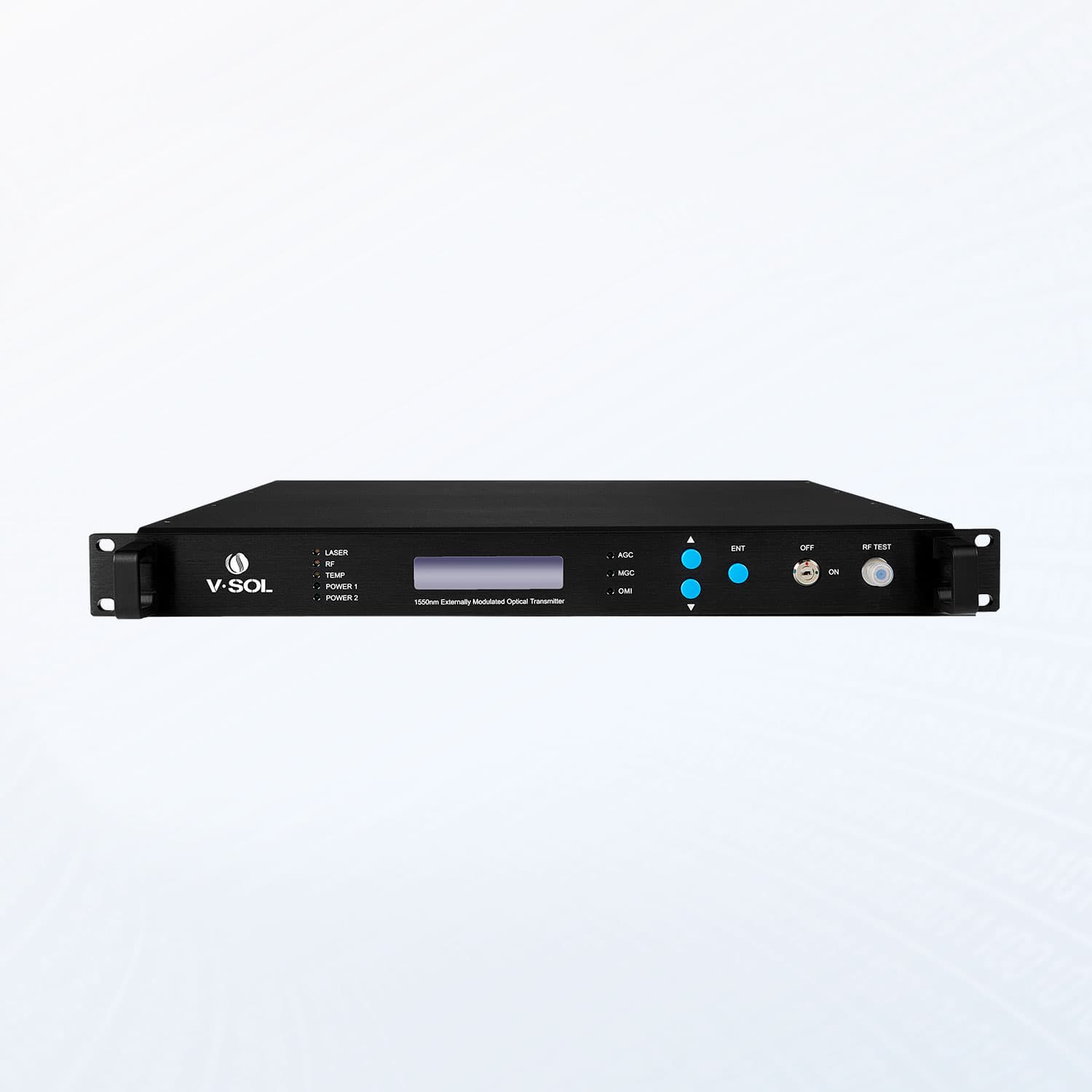

V8810TE — 1550nm Externally Modulated Optical Transmitter

Descripción

Product Introduction The V8810TE is a 1550nm externally modulated optical transmitter that meets today’s international industry technical standards. Designed for long distance transmission and local network coverage, it is widely used in optical modulation, optical insertion, wavelength-division multiplexing (WDM), as well as network upgrading and expansion of large and medium-sized optical transmission systems. Adopting low noise DFB laser and high linearity external modulator, the device is equipped with intelligent temperature control, automatic gain control and remote management functions, which is the ideal core equipment for realizing triple play and FTTX. Product Features Itadopts narrow bandwidth & low-noise DFB laser as signal, and high linear LiNbO3 external modulator as external signal modulation. Theperfect pre-distortion circuit ensures the perfect performance of CTB and CSO in high standard CNR value. AdvancedSBS dual band suppression circuit, SBS continuously adjustable, adjustable, adjustment range: 13~19 for different distance networks. Automaticgain control (AGC) enables stable output in different RF input Differentnetworks can be optimized by OMI Fullyautomatic case temperature control, intelligent fans, the fans starts to work when case temperature reaches 30 ℃. Built-indual backup power supply, hot plug and automatic switch Theworking parameters of the whole machine are controlled by microprocessor and the LCD status display on the front panel has many functions such as laser status monitoring, parameter display, fault alarm, network management, ; once the working parameters of the laser deviate from the allowed range set by the software, the system will alarm promptly. StandardRJ45 interface provided, supporting remote network management of SNMP and WEB, and remote adjustable of AGC, SBS, OMI and other functions. Technical Speccfications Categoría Artículos Unidad Índice Observaciones Min. Tipo. Max. Índice óptico Longitud de onda nm 1540 1563 Compatible con la UIT longitud de onda Nº de puertos de salida No. 2 Potencia de salida por puerto dBm 7 V8810TE-7 9 V8810TE-9 Ancho de línea láser MHz 0.35 SMSR dB 45 50 RIN dB/Hz -160 RIN(20~1002MHz) Pérdida óptica de retorno dB 50 Conector de fibra SC/APC FC/APC 、 LC/APC Índice RF Ancho de banda operativo MHz 47 1002 Nivel de entrada dBμV 75 80 85 AGC Planitud dB -0 .75 0.75 47~1002MHz Pérdida de retorno dB 16 Impedancia de entrada Ω 75 Conector RF F Métrico/Imperial Especificado por el usuario Índice de enlaces Número de canales de prueba PAL-D/59CH PAL- D/84CH CNR1 dB ≥53.0 52 TX a RX ， Rx 0dBm CNR2 dB ≥51.0 50 Fibra 65Km, Rx 0dBm CTB dB ≥65 CSO dB ≥65 SBS Suprimir dBm 13 19 Ajuste continuo, cada paso 0,1 Índice general Interfaz de gestión de red Soporta SNMP, WEB Fuente de alimentación V 90 265 CA -72 -36 DC Consumo de energía W 60 Doble fuente de alimentación, 1+1 en espera Temperatura de funcionamiento ℃ -5 65 Control automático de la temperatura Temperatura de almacenamiento ℃ -40 85 Humedad relativa de funcionamiento % 5 95 Dimensión mm 450×483×44 W 、 L 、 H Peso Kg 7.4

Especificaciones técnicas

Categoría

Artículos | Unidad | Índice | Observaciones

Min.

Tipo. | Max.

Índice óptico

Longitud de onda | nm | 1540 | | 1563 | Compatible con la UIT longitud de onda

Nº de puertos de salida

No. | | 2 | |

Potencia de salida por puerto

dBm | | 7 | | V8810TE-7

Ancho de línea láser

MHz | | 0.35 | |

SMSR

dB | 45 | 50 | |

RIN

dB/Hz | | | -160 | RIN(20~1002MHz)

Pérdida óptica de retorno

dB | 50 | | |

Conector de fibra

| SC/APC | FC/APC 、 LC/APC

Índice RF

Ancho de banda operativo | MHz | 47 | | 1002 |

Nivel de entrada

dBμV | 75 | 80 | 85 | AGC

Planitud

dB | -0 .75 | | 0.75 | 47~1002MHz

Pérdida de retorno

dB | 16 | | |

Impedancia de entrada

Ω | | 75 | |

Conector RF

| F Métrico/Imperial | Especificado por el usuario

Índice de enlaces

Número de canales de prueba | | PAL-D/59CH | PAL- D/84CH |

CNR1

dB | ≥53.0 | 52 | TX a RX ， Rx 0dBm

CNR2

dB | ≥51.0 | 50 | Fibra 65Km, Rx 0dBm

CTB

dB | ≥65 |

CSO

dB | ≥65 |

SBS Suprimir

dBm | 13 | | 19 | Ajuste continuo, cada paso 0,1

Índice general

Interfaz de gestión de red | | Soporta SNMP, WEB |

Fuente de alimentación

V | 90 | | 265 | CA

-72

| -36 | DC

Consumo de energía

W | | | 60 | Doble fuente de alimentación, 1+1 en espera

Temperatura de funcionamiento

℃ | -5 | | 65 | Control automático de la temperatura

Temperatura de almacenamiento

℃ | -40 | | 85 |

Humedad relativa de funcionamiento

% | 5 | | 95 |

Dimensión

mm | 450×483×44 | W 、 L 、 H

Peso

Kg | 7.4 |
