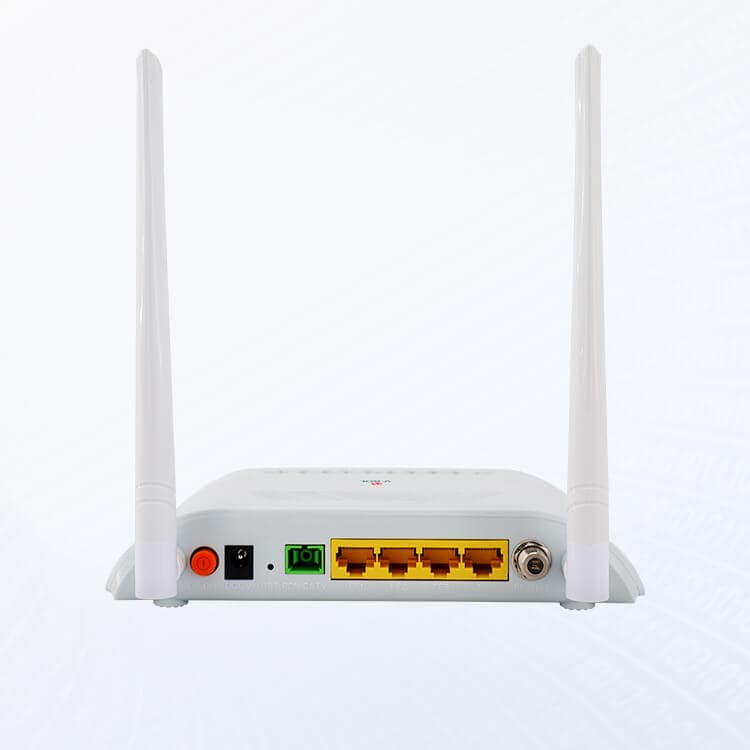

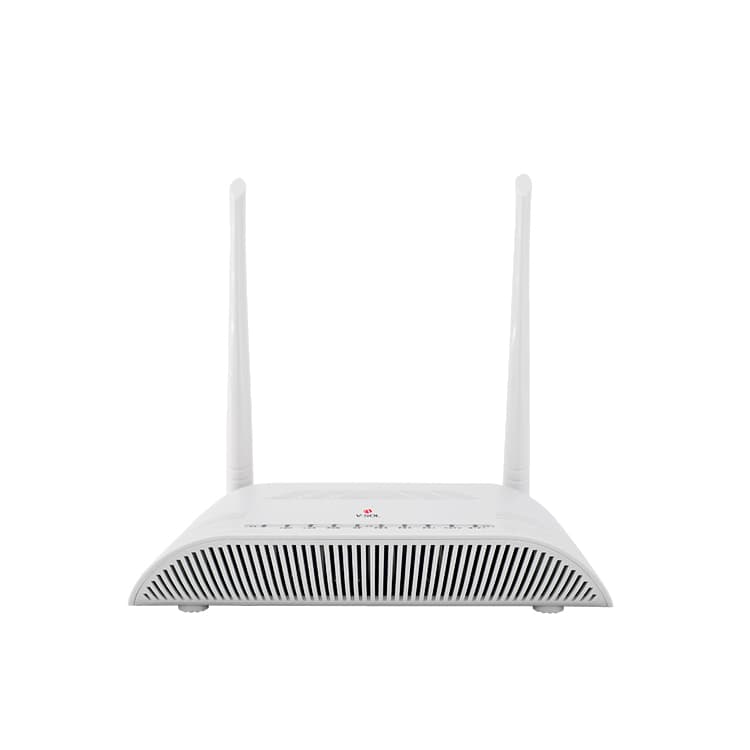

V2804RGWT — 1GE(WAN/LAN1)+3FE(LAN)+CATV+Wi-Fi 4 ONU

Descripción

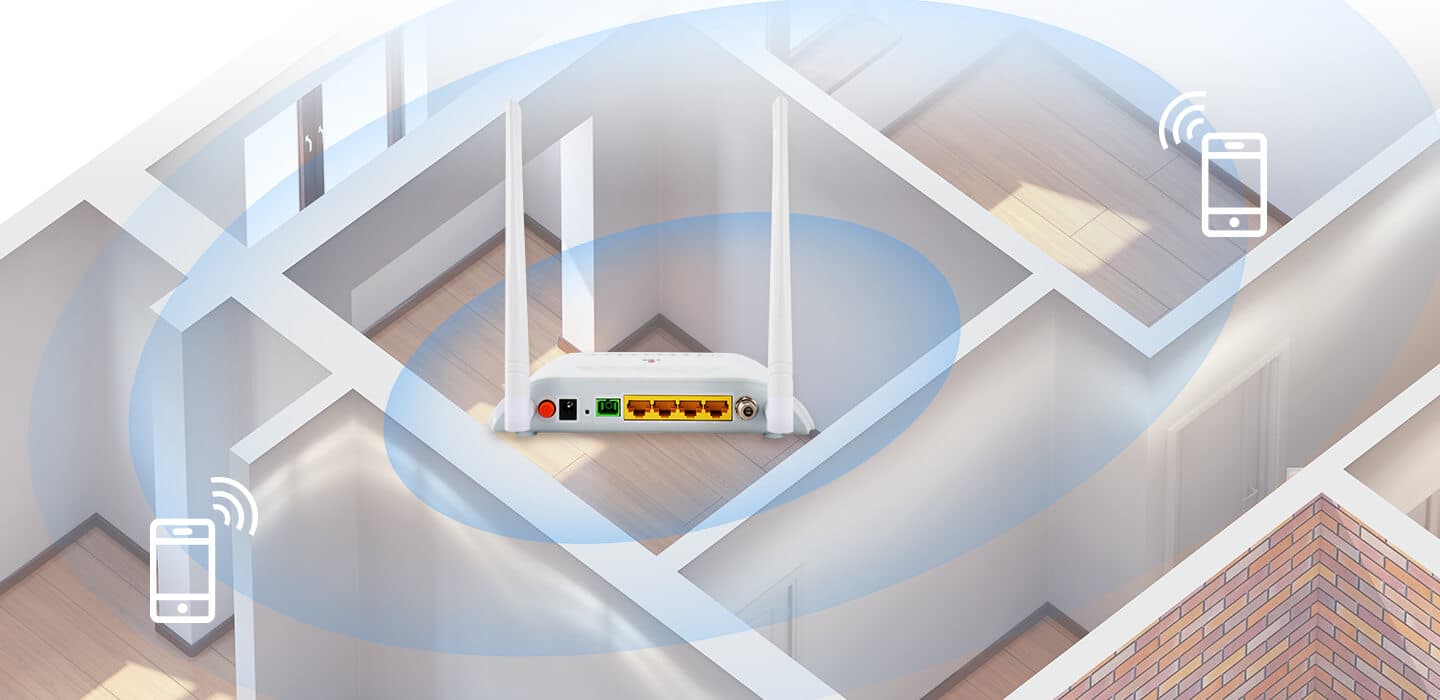

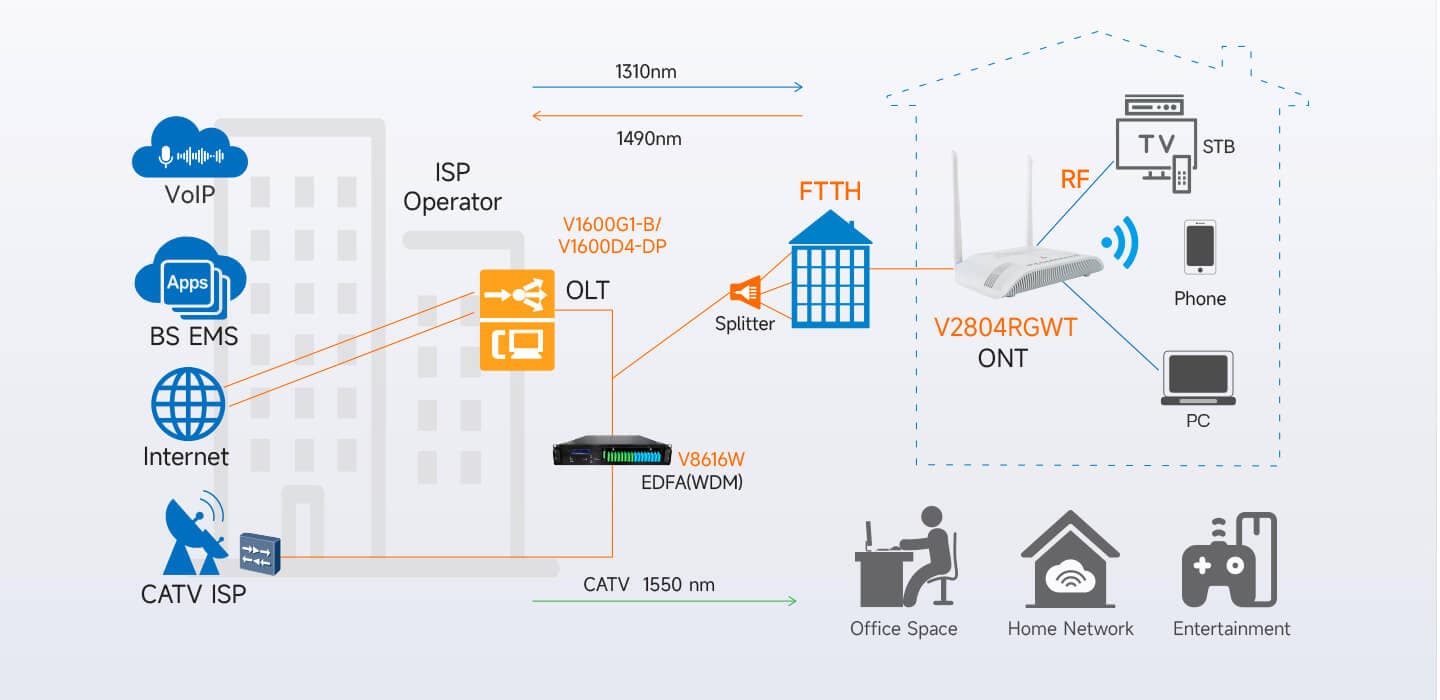

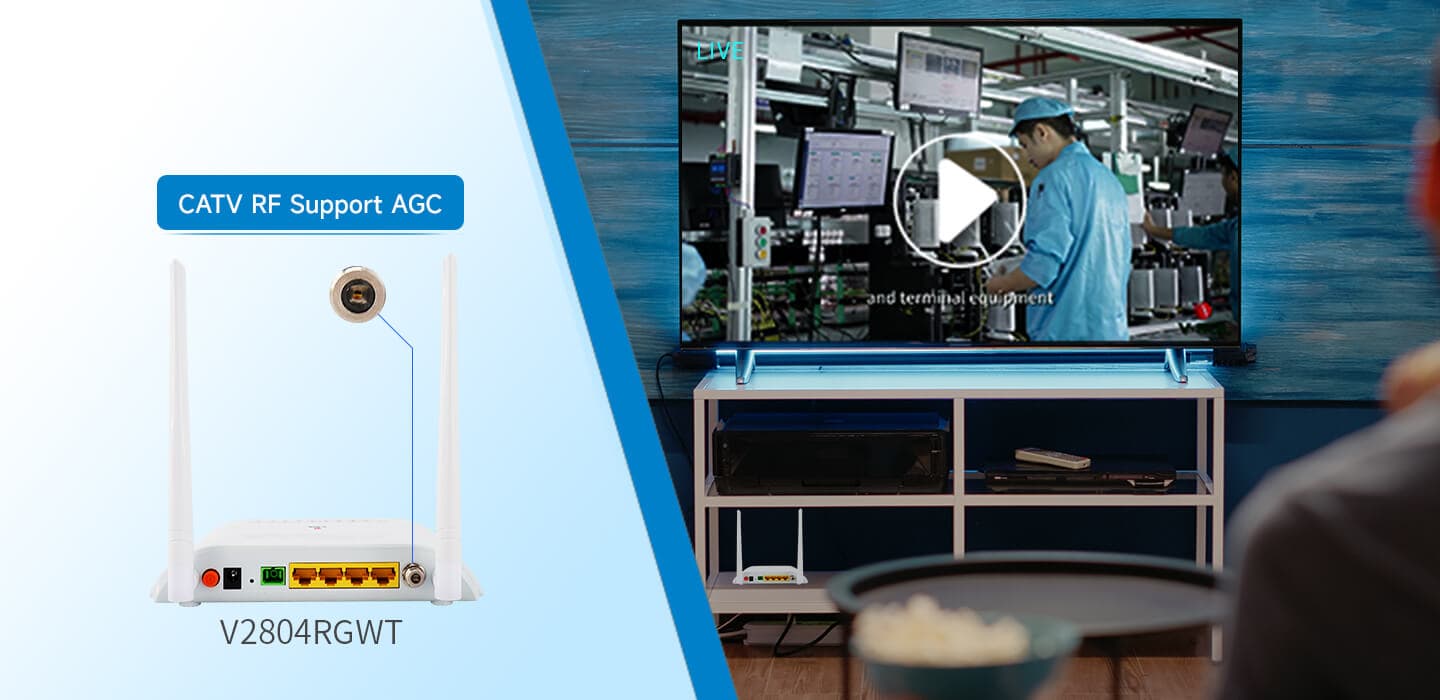

4 Port CATV G/EPON ONT 1GE(WAN/LAN1)+3FE(LAN)+Wi-Fi 4+CATV+2*5dBi Antenas externas de alta ganancia Interfaz empresarial enriquecida Escenario de aplicación Cobertura más amplia con antenas 2×5dBi de alta ganancia Transmisión de señal de 2.4GHz con 2 antenas externas de 5dBi de alta ganancia, hacen que la cobertura de la señal sea más amplia y fuerte a través de la pared. CATV con AGC Mando a distancia CATV On/Off ○ Parámetros de hardware Dimensión 185mm×120mm×34mm(L×W×H) Peso neto 0,28Kg Estado de funcionamiento l Temperatura de funcionamiento: -10 ~ +55°C l Humedad de funcionamiento: 5 ~ 95% (sin condensación) Condiciones de almacenamiento l Temperatura de almacenamiento: -40 ~ +70°C l Humedad de almacenamiento: 5 ~ 95% (sin condensar) Adaptador de corriente DC 12V, 1A, adaptador de corriente AC-DC externo Alimentación ≤7W Interfaces 1GE(WAN/LAN1)+3FE(LAN)+Wi-Fi 4+CATV Indicadores PWR, LOS, REG, LAN1~LAN4, WIFI, WAN, Par, CATV ○ Parámetro de interfaz Interfaz PON l 1 puerto XPON (EPON PX20+ y GPON Clase B+) l SC monomodo, conector SC/UPC l Potencia óptica TX: 0 ～ +4dBm l Sensibilidad RX: -27dBm l Potencia óptica de sobrecarga: -3dBm(EPON) o -8dBm(GPON) l Distancia de transmisión: 20 km l Longitud de onda: TX 1310nm, RX 1490nm, CATV 1550nm Interfaz WIFI l Compatible con IEEE802.11b/g/n l Velocidad de hasta 300 Mbps, 2T2R, antena externa de 5 dBi l Compatibilidad: varios SSID l Soporta 13 canales Interfaz LAN 1*GE+3*FE Puertos RJ45 con autonegociación Interfaz CATV l Longitud de onda de recepción óptica: 1550±10 nm l Rango de entrada óptica: +2 ～ -18dBm l Pérdida óptica por reflexión: ≥40dB l Gama de frecuencias RF: 47 ～ 1000MHz l Impedancia de salida RF: 75Ω l Nivel de salida RF y rango AGC: ≥81±2dBuv@+1 ～ -10dBm ≥79±2dBuv@ 0 ～ -11dBm ≥77±2dBuv@-1 ～ -12dBm ≥75±2dBuv@-2 ～ -13dBm ≥73±2dBuv@-3 ～ -14dBm ≥71±2dBuv@-4 ～ -15dBm l MER: ≥32dB(-14dBm entrada óptica) ○ Datos de función Modo XPON Modo dual, puede acceder a las OLT de la corriente principal EPON/GPON Modo de enlace ascendente Modo Bridging y Routing Cortafuegos Filtrado basado en ACL/MAC/URL Capa 2 Puente 802.1D y 802.1ad, Cos 802.1p, VLAN 802.1Q Capa3 IPv4/IPv6, Cliente/Servidor DHCP, PPPoE, NAT, DMZ, DDNS Multidifusión IGMP v1/v2/v3, IGMP snooping Seguridad Control de caudal y tormentas, detección de bucle O&M l WEB/TELNET/OAM/OMCI l Soporta protocolo OAM/OMCI privado l Gestión de red unificada de VSOL OLT CATV Soporte para el mando a distancia de CATV Wi-Fi l IEEE802.11b/g/n (potencia TX:17dBm/16dBm /15dBm), Hasta 300Mbps l Autenticación:WEP/WAP-PSK(TKIP)/WAP2-PSK(AES)

Especificaciones técnicas

Dimensión

185mm×120mm×34mm(L×W×H)

Peso neto

0,28Kg

Estado de funcionamiento

l Temperatura de funcionamiento: -10 ~ +55°C l Humedad de funcionamiento: 5 ~ 95% (sin condensación)

Condiciones de almacenamiento

l Temperatura de almacenamiento: -40 ~ +70°C l Humedad de almacenamiento: 5 ~ 95% (sin condensar)

Adaptador de corriente

DC 12V, 1A, adaptador de corriente AC-DC externo

Alimentación

≤7W

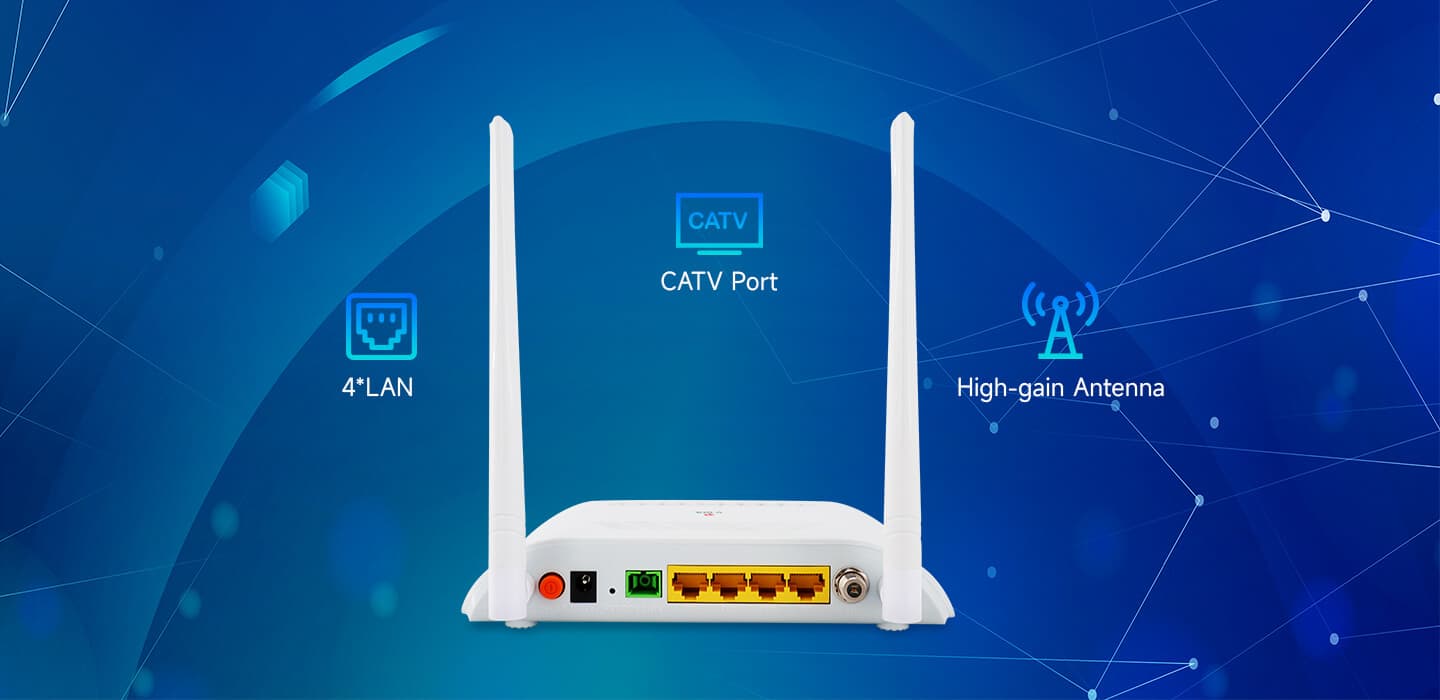

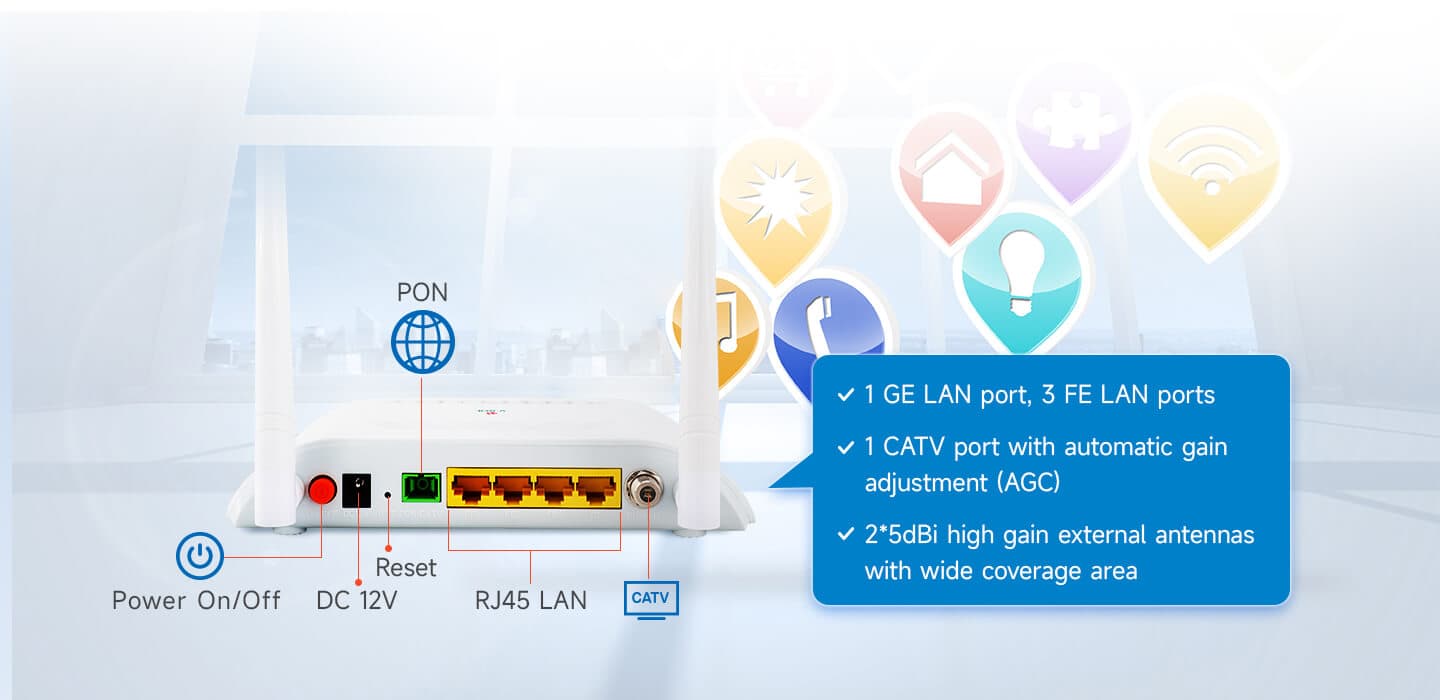

Interfaces

1GE(WAN/LAN1)+3FE(LAN)+Wi-Fi 4+CATV

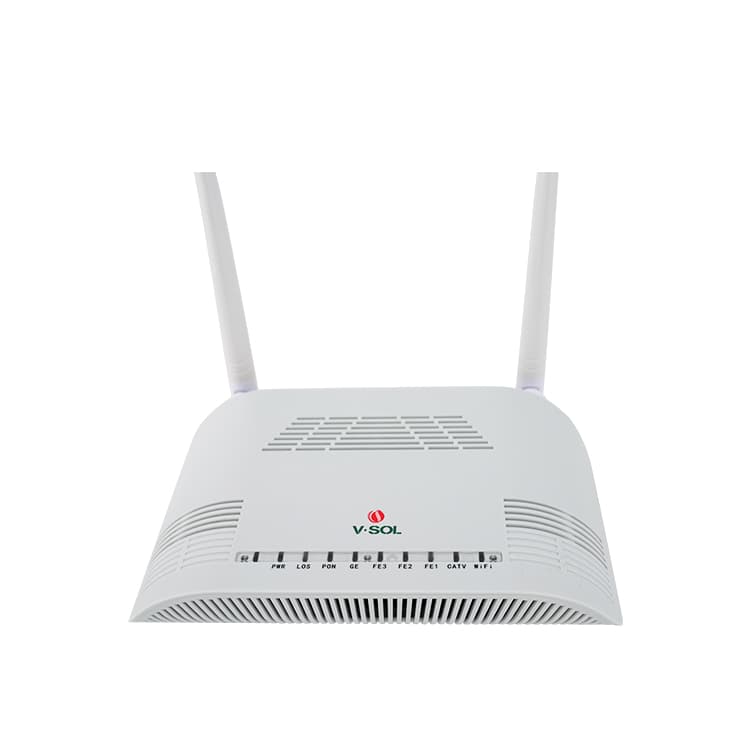

Indicadores

PWR, LOS, REG, LAN1~LAN4, WIFI, WAN, Par, CATV

Interfaz PON

l 1 puerto XPON (EPON PX20+ y GPON Clase B+) l SC monomodo, conector SC/UPC l Potencia óptica TX: 0 ～ +4dBm l Sensibilidad RX: -27dBm l Potencia óptica de sobrecarga: -3dBm(EPON) o -8dBm(GPON) l Distancia de transmisión: 20 km l Longitud de onda: TX 1310nm, RX 1490nm, CATV 1550nm

Interfaz WIFI

l Compatible con IEEE802.11b/g/n l Velocidad de hasta 300 Mbps, 2T2R, antena externa de 5 dBi l Compatibilidad: varios SSID l Soporta 13 canales

Interfaz LAN

1*GE+3*FE Puertos RJ45 con autonegociación

Interfaz CATV

l Longitud de onda de recepción óptica: 1550±10 nm l Rango de entrada óptica: +2 ～ -18dBm l Pérdida óptica por reflexión: ≥40dB l Gama de frecuencias RF: 47 ～ 1000MHz l Impedancia de salida RF: 75Ω l Nivel de salida RF y rango AGC: ≥81±2dBuv@+1 ～ -10dBm ≥79±2dBuv@ 0 ～ -11dBm ≥77±2dBuv@-1 ～ -12dBm ≥75±2dBuv@-2 ～ -13dBm ≥73±2dBuv@-3 ～ -14dBm ≥71±2dBuv@-4 ～ -15dBm l MER: ≥32dB(-14dBm entrada óptica)

Modo XPON

Modo dual, puede acceder a las OLT de la corriente principal EPON/GPON

Modo de enlace ascendente

Modo Bridging y Routing

Cortafuegos

Filtrado basado en ACL/MAC/URL

Capa 2

Puente 802.1D y 802.1ad, Cos 802.1p, VLAN 802.1Q

Capa3

IPv4/IPv6, Cliente/Servidor DHCP, PPPoE, NAT, DMZ, DDNS

Multidifusión

IGMP v1/v2/v3, IGMP snooping

Seguridad

Control de caudal y tormentas, detección de bucle

O&M

l WEB/TELNET/OAM/OMCI l Soporta protocolo OAM/OMCI privado l Gestión de red unificada de VSOL OLT

CATV

Soporte para el mando a distancia de CATV

Wi-Fi

l IEEE802.11b/g/n (potencia TX:17dBm/16dBm /15dBm), Hasta 300Mbps l Autenticación:WEP/WAP-PSK(TKIP)/WAP2-PSK(AES)
