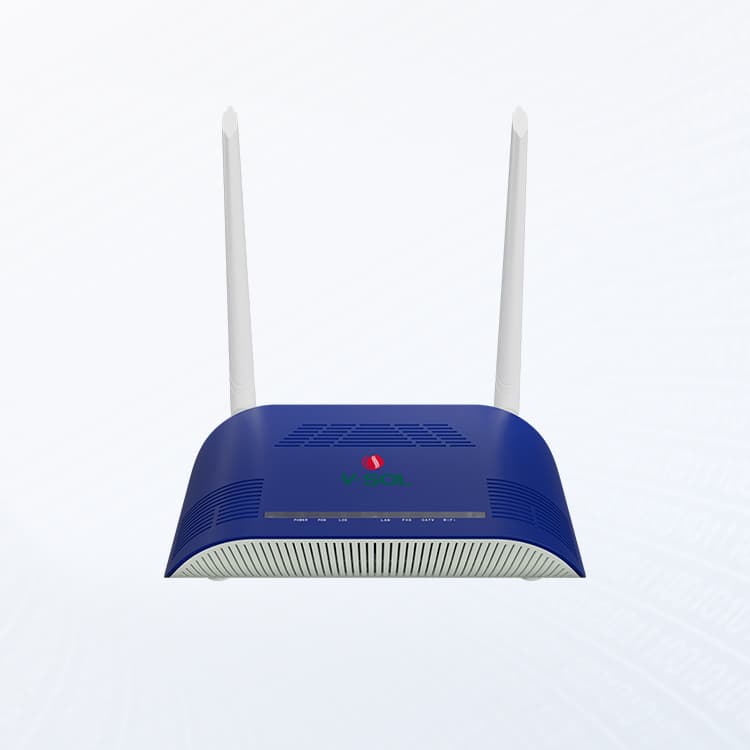

HG322WT — 1XPON+1GE+1POTS+Wi-Fi 4+CATV HGU ONT

Descripción

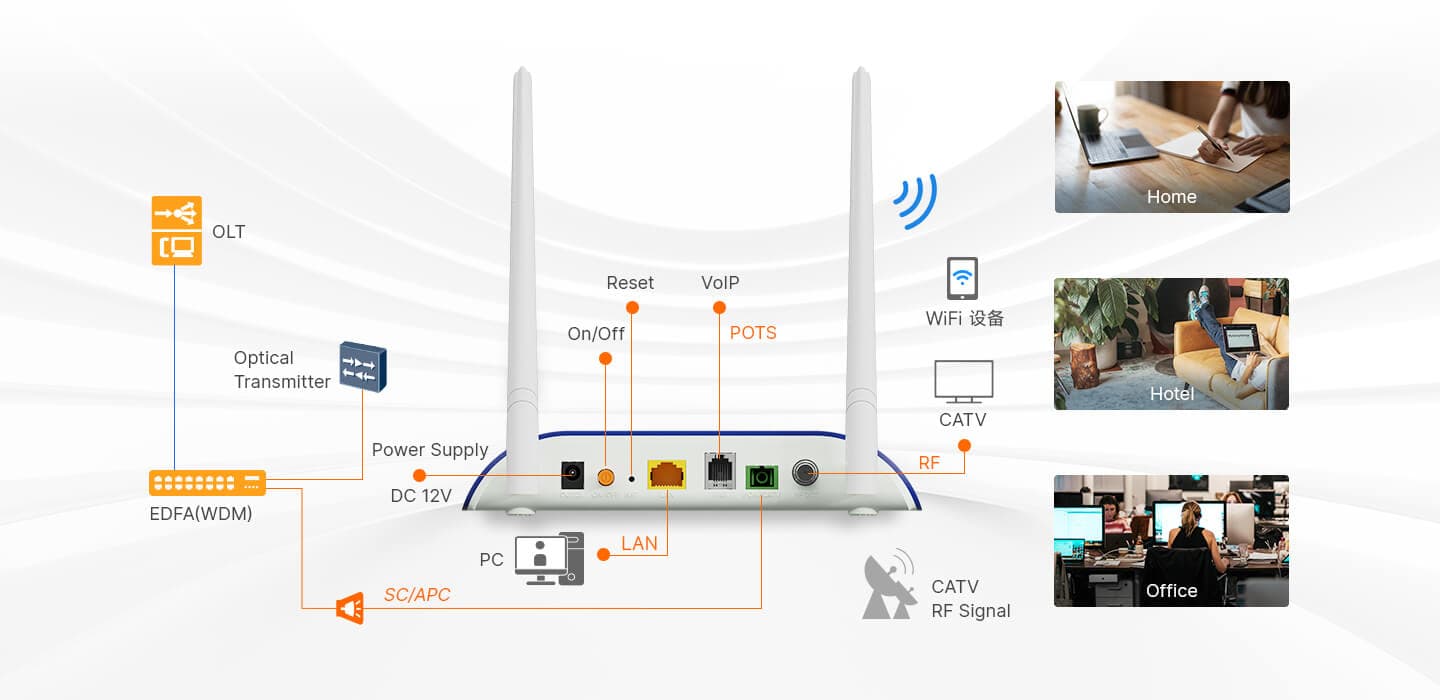

300M inalámbrico CATV XPON ONT HG322WT XPON Dual Mode | Wi-Fi 4 | CATV | SIP Escenarios de aplicación Integrado con la función Rich Triple-play, aplicable a la familia, oficina, hotel, empresa, campus y otros escenarios de aplicación. Antenas externas 2×5dBi IEEE802.11b/g/n 2.4Ghz, hasta 300Mbps, Amplia cobertura. Función VoIP CATV con AGC, Control remoto CATV On/Off ○ Parámetros de hardware Dimensión 185mm*120mm*34mm(L*W*H) Peso neto 0,25KG Estado de funcionamiento l Temperatura de funcionamiento: -10 ~ +55°C l Humedad de funcionamiento: 5 ~ 95% (sin condensación) Condiciones de almacenamiento l Temperatura de almacenamiento: -40 ~ +70°C l Humedad de almacenamiento: 5 ~ 95% (sin condensación) Adaptador de corriente DC 12V/1.5A, adaptador de corriente AC-DC externo Alimentación ≤18W Interfaces 1GE+1POTS+Wi-Fi 4+CATV Indicadores POWER, PON, LOS, LAN, FXS, CATV, Wi-Fi ○ Parámetro de interfaz Interfaz PON l 1 puerto XPON (EPON PX20+ y GPON Clase B+) l SC monomodo, conector SC/APC l Potencia óptica TX: 0 ～ +4dBm l Sensibilidad RX: -27dBm l Potencia óptica de sobrecarga: -3dBm (EPON) o -8dBm (GPON) l Distancia de transmisión: 20 km l Longitud de onda: TX 1310nm, RX1490nm Interfaz de usuario l 1*GE, autonegociación, conectores RJ45 l 1*POTS, conectores RJ11 Interfaz CATV l Longitud de onda de recepción óptica: 1550±10 nm l Rango de entrada óptica: +2 ～ -18dBm l Pérdida óptica por reflexión: ≥40dB l Gama de frecuencias RF: 47 ～ 1000MHz l Impedancia de salida RF: 75Ω l Nivel de salida RF y rango AGC: ≥81±2dBuv@+1 ～ -10dBm ≥79±2dBuv@ 0 ～ -11dBm ≥77±2dBuv@-1 ～ -12dBm ≥75±2dBuv@-2 ～ -13dBm ≥73±2dBuv@-3 ～ -14dBm ≥71±2dBuv@-4 ～ -15dBm l MER: ≥32dB (-14dBm entrada óptica) ○ Datos de función Modo PON Modo dual, puede acceder a OLT EPON/GPON (HUAWEI, ZTE, FiberHome, etc.) Modo de enlace ascendente Modo puente y enrutamiento. Capa 2 802.1D&802.1ad bridge,802.1p Cos, 802.1Q VLAN. Capa3 IPv4/IPv6 , Cliente/Servidor DHCP , PPPoE ， NAT , DMZ ,DDNS. Multidifusión IGMPv1/v2/v3, IGMP snooping. Seguridad Control de caudal y tormentas, detección de bucle. Wi-Fi l Compatible con IEEE802.11b/g/n, l Frecuencia de funcionamiento: 2,400-2,4835GHz l admite MIMO, velocidad de hasta 300 Mbps, l 2T2R,2 antenas externas 5dBi, l Compatibilidad: varios SSID l Canal:13 l Tipo de modulación: DSSS 、 CCK y OFDM l Esquema de codificación: BPSK 、 QPSK 、 16QAM y 64QAM l Autenticación Wi-Fi: WEP/WAP-PSK(TKIP) /WAP2-PSK(AES) l Compatibilidad: varios SSID VoIP l SIP e IMS SIP l G.711a/G.711u/G.722/G.729 Codec l Cancelación de eco, VAD/CNG, retransmisión DTMF l T.30/T.38 FAX l Identificación de llamadas/llamada en espera/reenvío de llamadas/transferencia de llamadas/retención de llamadas/conferencia a 3 bandas l Pruebas en línea según GR-909 Cortafuegos Filtrado basado en ACL/MAC/URL. O&M l WEB/TELNET/OAM/OMCI/TR069, l Soporta protocolo OAM/OMCI privado y gestión de red unificada de VSOL OLT.

Especificaciones técnicas

Dimensión

185mm*120mm*34mm(L*W*H)

Peso neto

0,25KG

Estado de funcionamiento

l Temperatura de funcionamiento: -10 ~ +55°C l Humedad de funcionamiento: 5 ~ 95% (sin condensación)

Condiciones de almacenamiento

l Temperatura de almacenamiento: -40 ~ +70°C l Humedad de almacenamiento: 5 ~ 95% (sin condensación)

Adaptador de corriente

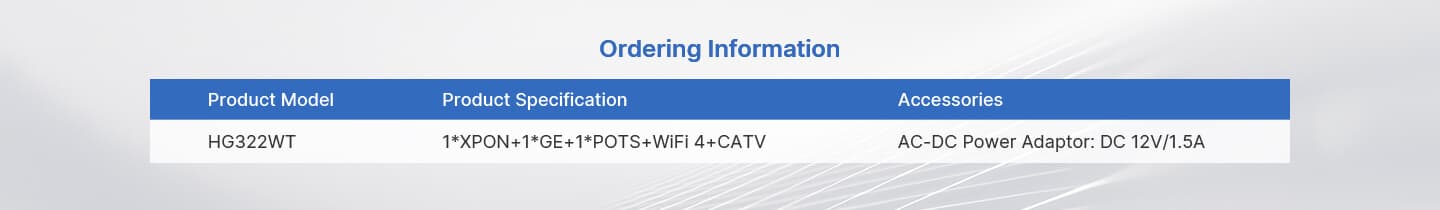

DC 12V/1.5A, adaptador de corriente AC-DC externo

Alimentación

≤18W

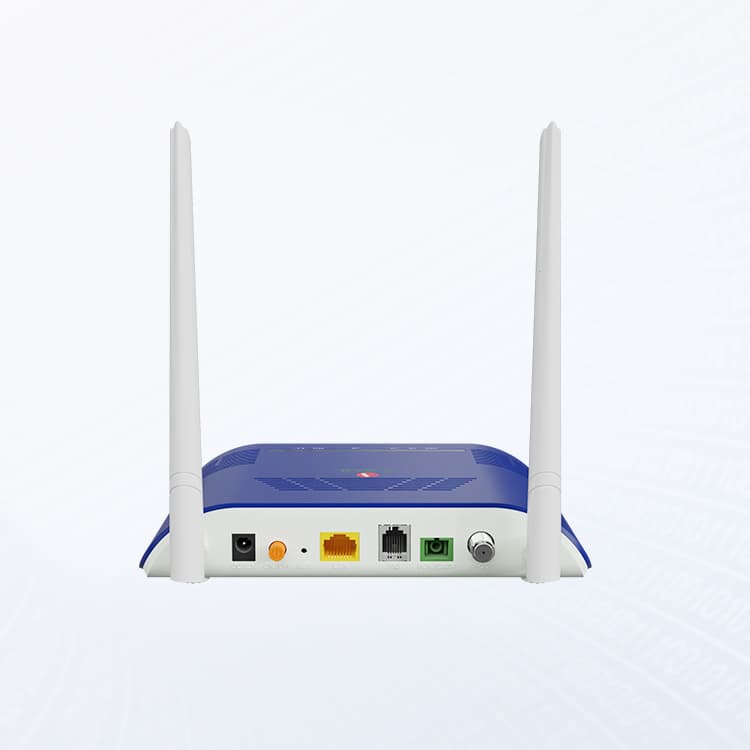

Interfaces

1GE+1POTS+Wi-Fi 4+CATV

Indicadores

POWER, PON, LOS, LAN, FXS, CATV, Wi-Fi

Interfaz PON

l 1 puerto XPON (EPON PX20+ y GPON Clase B+) l SC monomodo, conector SC/APC l Potencia óptica TX: 0 ～ +4dBm l Sensibilidad RX: -27dBm l Potencia óptica de sobrecarga: -3dBm (EPON) o -8dBm (GPON) l Distancia de transmisión: 20 km l Longitud de onda: TX 1310nm, RX1490nm

Interfaz de usuario

l 1*GE, autonegociación, conectores RJ45 l 1*POTS, conectores RJ11

Interfaz CATV

l Longitud de onda de recepción óptica: 1550±10 nm l Rango de entrada óptica: +2 ～ -18dBm l Pérdida óptica por reflexión: ≥40dB l Gama de frecuencias RF: 47 ～ 1000MHz l Impedancia de salida RF: 75Ω l Nivel de salida RF y rango AGC: ≥81±2dBuv@+1 ～ -10dBm ≥79±2dBuv@ 0 ～ -11dBm ≥77±2dBuv@-1 ～ -12dBm ≥75±2dBuv@-2 ～ -13dBm ≥73±2dBuv@-3 ～ -14dBm ≥71±2dBuv@-4 ～ -15dBm l MER: ≥32dB (-14dBm entrada óptica)

Modo PON

Modo dual, puede acceder a OLT EPON/GPON (HUAWEI, ZTE, FiberHome, etc.)

Modo de enlace ascendente

Modo puente y enrutamiento.

Capa 2

802.1D&802.1ad bridge,802.1p Cos, 802.1Q VLAN.

Capa3

IPv4/IPv6 , Cliente/Servidor DHCP , PPPoE ， NAT , DMZ ,DDNS.

Multidifusión

IGMPv1/v2/v3, IGMP snooping.

Seguridad

Control de caudal y tormentas, detección de bucle.

Wi-Fi

l Compatible con IEEE802.11b/g/n, l Frecuencia de funcionamiento: 2,400-2,4835GHz l admite MIMO, velocidad de hasta 300 Mbps, l 2T2R,2 antenas externas 5dBi, l Compatibilidad: varios SSID l Canal:13 l Tipo de modulación: DSSS 、 CCK y OFDM l Esquema de codificación: BPSK 、 QPSK 、 16QAM y 64QAM l Autenticación Wi-Fi: WEP/WAP-PSK(TKIP) /WAP2-PSK(AES) l Compatibilidad: varios SSID

VoIP

l SIP e IMS SIP l G.711a/G.711u/G.722/G.729 Codec l Cancelación de eco, VAD/CNG, retransmisión DTMF l T.30/T.38 FAX l Identificación de llamadas/llamada en espera/reenvío de llamadas/transferencia de llamadas/retención de llamadas/conferencia a 3 bandas l Pruebas en línea según GR-909

Cortafuegos

Filtrado basado en ACL/MAC/URL.

O&M

l WEB/TELNET/OAM/OMCI/TR069, l Soporta protocolo OAM/OMCI privado y gestión de red unificada de VSOL OLT.
