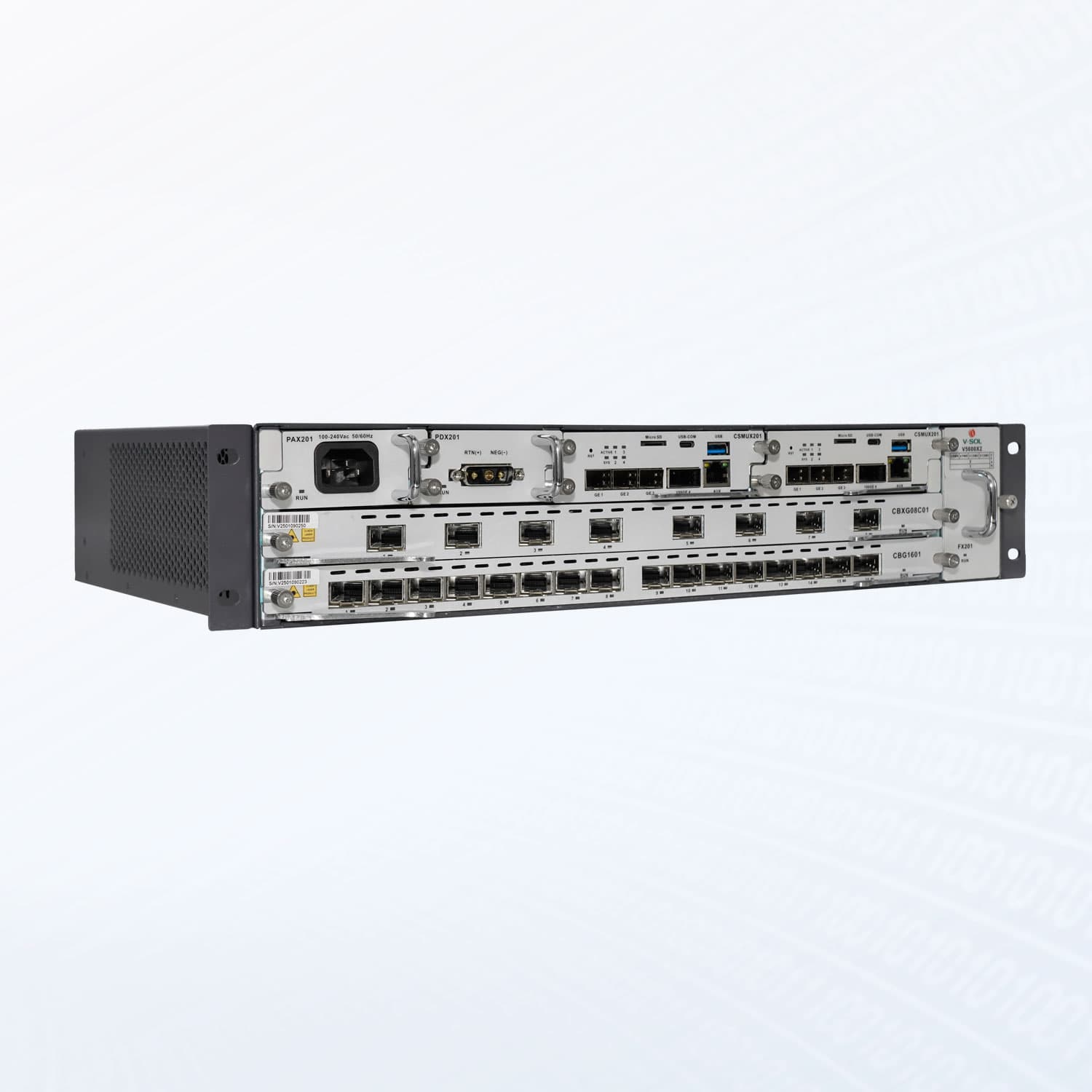

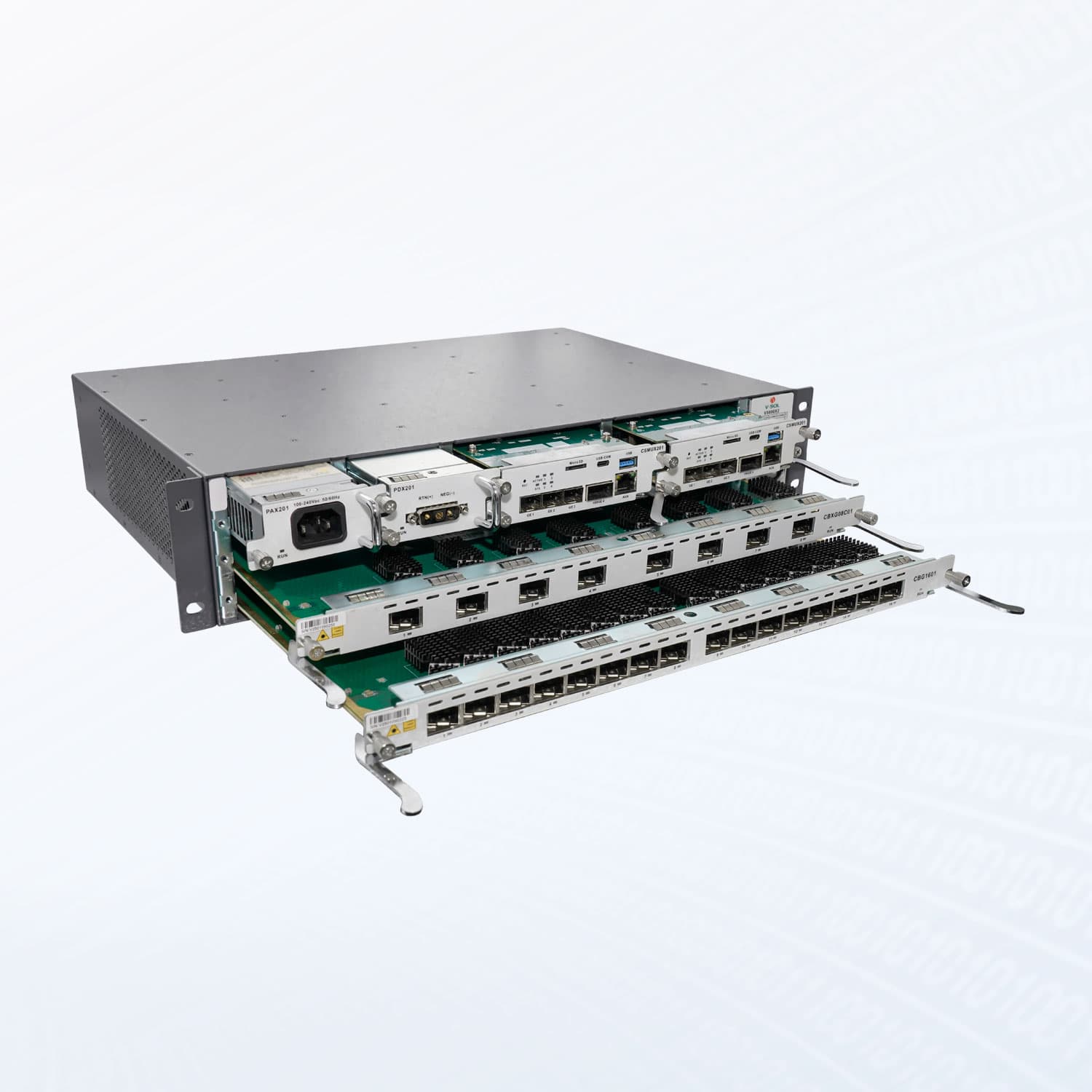

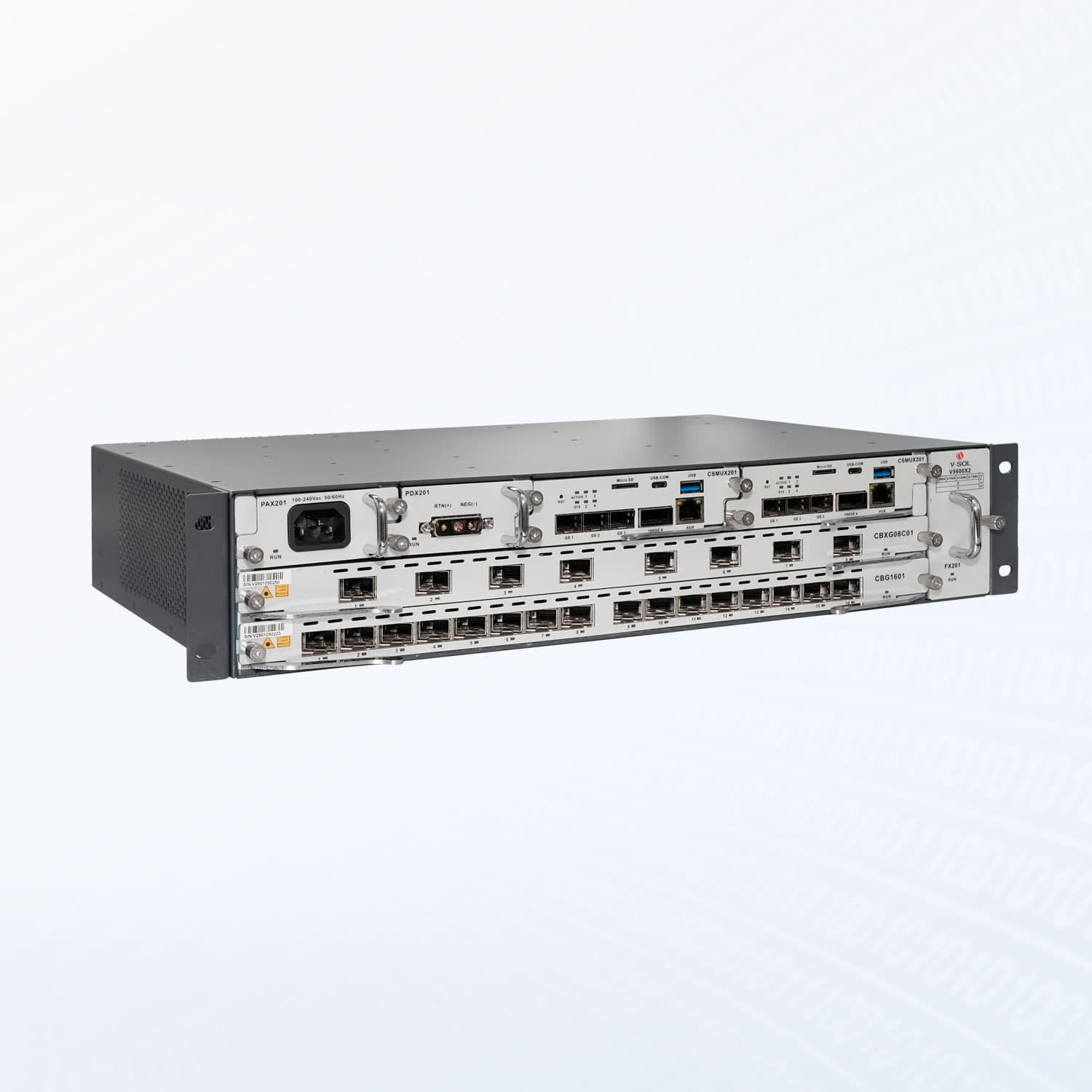

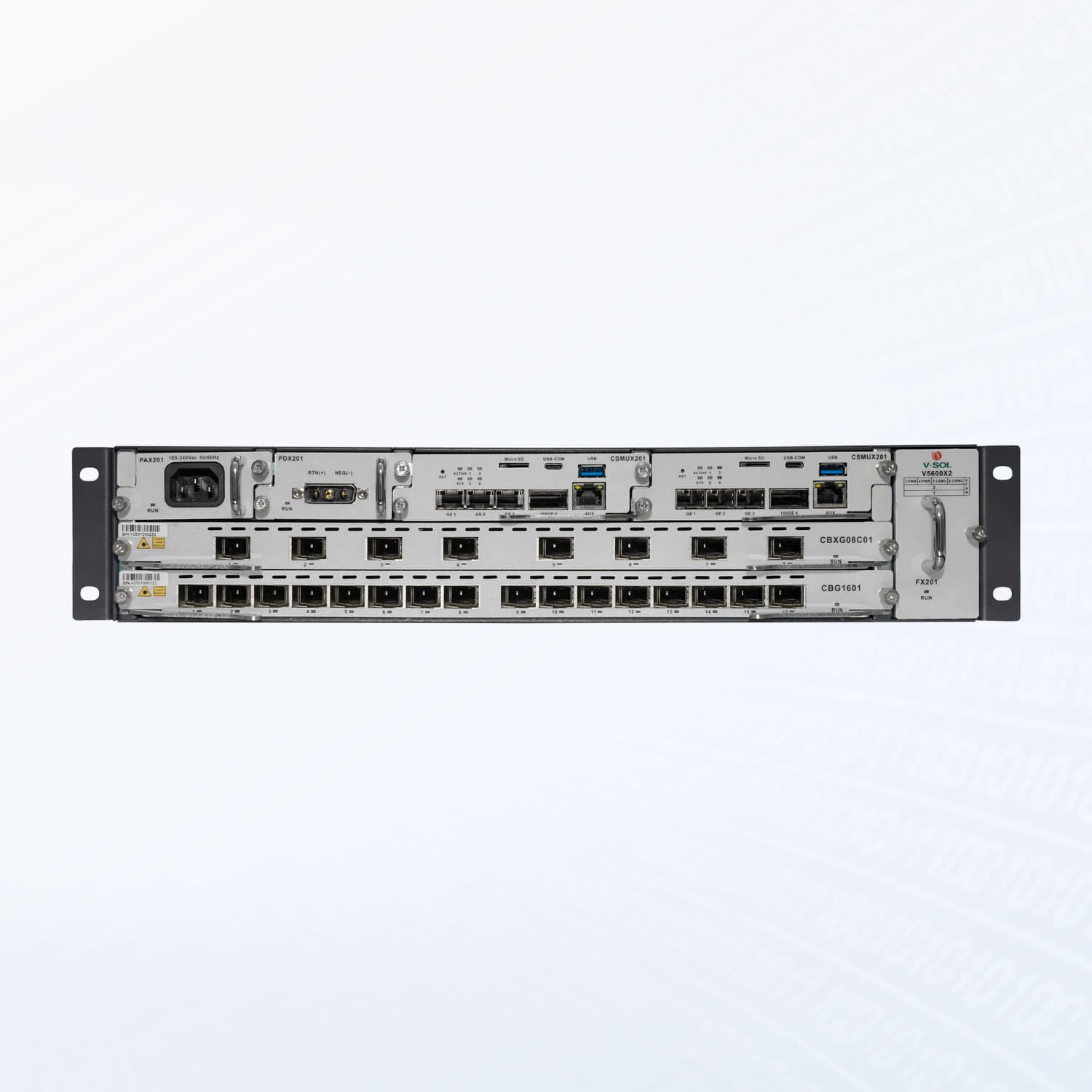

V5600X2 — Chasis combinado GPON/XGS-PON de 2 ranuras OLT

Descripción

Adiós a redes complejas La solución óptima para redes de pequeña a mediana escala Resumen de características técnicas destacadas Rendimiento triplicado Capacidad ampliable bajo demanda Diseño modular redundante Operación ininterrumpida 24/7 Extracción en caliente + gestión en la nube Eficiencia inteligente sin esfuerzo Solución unificada para múltiples escenarios FTTx Ítem V5600X2 Chasis Bastidor Estándar 19 pulgadas Dimensiones (L×An×Al) 442*299*88.9mm (sin orejas de montaje) Peso Con todas las tarjetas 10.6kg Solo bastidor 5kg Temperatura de funcionamiento -20°C ~ +60°C Humedad de funcionamiento 5% ~ 95% (sin condensación) Temperatura de almacenamiento -40 ~ +70°C Humedad de almacenamiento 5%~95% (sin condensación) Fuente de alimentación Corriente continua (CC) -48V Corriente alterna (CA) 100~240VAC, 50/60Hz Consumo total de energía Consumo típico 137W Consumo pico 400W Ancho de banda del backplane (Gbps) Ancho de banda del backplane (Gbps) 1700 Tarjeta CSMU: CSMUX201 Puerto de enlace ascendente Cantidad (QTY) 4 SFP(GE)/SFP+(10GE) 3 QSFP28(40GE/50GE/100GE) 1 Puertos de gestión 1 puerto AUX (10/100/1000BASE-T fuera de banda), 1 ranura MicroSD, 1 USB-COM, 1 USB 3.0 Consumo energético 85W (valor típico), 105W (pico) Posición de ranura Ranura 5-6 Tarjeta CSMU: CSMUX202 Puerto de enlace ascendente Cantidad (QTY) 4 SFP28(10GE/25GE) 3 QSFP28(40GE/50GE/100GE) 1 Puertos de gestión 1 puerto AUX (10/100/1000BASE-T fuera de banda), 1 USB-COM, 1 USB3.0 Consumo energético 41.7W (valor típico), 45.5W (pico) Posición de ranura Ranura 5-6 Tarjeta de servicio: CBG1601 Puerto GPON Cantidad (QTY) 16 Interfaz física Ranuras SFP Tipo de conector Clase C+++/C++++ Especificación de puerto PON (módulo Clase C++++) Distancia de transmisión 20KM Velocidad de puerto PON Ascendente 1.244Gbps, Descendente 2.488Gbps Longitud de onda Ascendente 1310nm, Descendente 1490nm Conector SC/UPC Potencia de transmisión TX +9 ~ +13dBm Sensibilidad RX: ≤ -33dBm Potencia óptica de saturación -8dBm Consumo energético 30W (valor típico), 36W (pico) Tarjeta de servicio: CBXG08C01 Puerto combinado GPON&XG(S)-PON Cantidad (QTY) 8 Interfaz física Ranuras SFP+ Tipo de conector N2_C+ Especificación puerto GPON&XG(S)-PON (módulo N2_C+) Distancia de transmisión 20KM Velocidad puerto X G(S)-PON GPON: Asc 1.244Gbps, Desc 2.488Gbps XG-PON: Asc 2.488Gbps, Desc 9.953Gbps XGS-PON: Asc 9.953Gbps, Desc 9.953Gbps Longitud de onda GPON : Asc 1310nm, Desc 1490nm XG(S)-PON: Asc 1270nm, Desc 1577nm Conector SC/UPC Potencia TX GPON +3~+7dBm, XG(S)PON +4~+7dBm Sensibilidad RX XGS-PON -28dBm, XG-PON -29.5dBm, GPON -32dBm Potencia óptica saturada XGS-PON -7dBm, XG-PON -9dBm, GPON -12dBm Consumo energético 41W (valor típico), 48W (pico) Posición de ranura Ranura 1-2 Tarjeta de servicio: CBXG16C01 Puerto combinado GPON&XG(S)-PON Cantidad (QTY) 16 Interfaz física Ranuras SFP+ Tipo de conector N2_C+ Especificación puerto GPON&XG(S)-PON (módulo N2_C+) Distancia de transmisión 20KM Velocidad puerto X G(S)-PON GPON: Asc 1.244Gbps, Desc 2.488Gbps XG-PON: Asc 2.488Gbps, Desc 9.953Gbps XGS-PON: Asc 9.953Gbps, Desc 9.953Gbps Longitud de onda GPON: Asc 1310nm, Desc 1490nm XG(S)-PON: Asc 1270nm, Desc 1577nm Conector SC/UPC Potencia TX GPON +3~+7dBm, XG(S)PON +4~+7dBm Sensibilidad RX XGS-PON -28dBm, XG-PON -29.5dBm, GPON -32dBm Potencia óptica saturada XGS-PON -7dBm, XG-PON -9dBm, GPON -12dBm Consumo energético 76W (valor típico), 84W (pico) Posición de ranura Ranura 1-2

Especificaciones técnicas

Ítem

V5600X2

Chasis

Bastidor | Estándar 19 pulgadas

Dimensiones (L×An×Al)

442*299*88.9mm (sin orejas de montaje)

Peso

Con todas las tarjetas | 10.6kg

Solo bastidor

5kg

Temperatura de funcionamiento

-20°C ~ +60°C

Humedad de funcionamiento

5% ~ 95% (sin condensación)

Temperatura de almacenamiento

-40 ~ +70°C

Humedad de almacenamiento

5%~95% (sin condensación)

Fuente de alimentación

Corriente continua (CC) | -48V

Corriente alterna (CA)

100~240VAC, 50/60Hz

Consumo total de energía

Consumo típico | 137W

Consumo pico

400W

Ancho de banda del backplane (Gbps)

Ancho de banda del backplane (Gbps) | 1700

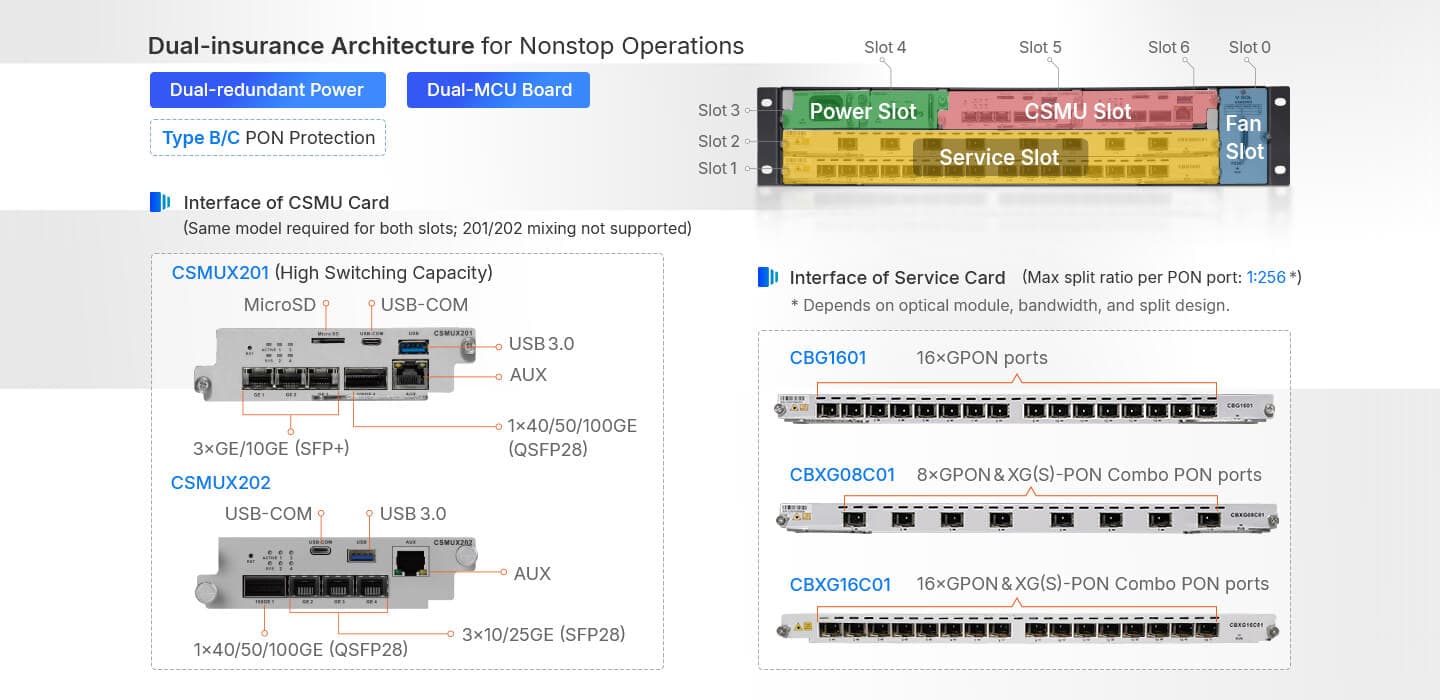

Puerto de enlace ascendente

Cantidad (QTY) | 4

SFP(GE)/SFP+(10GE)

3

QSFP28(40GE/50GE/100GE)

1

Puertos de gestión

1 puerto AUX (10/100/1000BASE-T fuera de banda), 1 ranura MicroSD, 1 USB-COM, 1 USB 3.0

Consumo energético

85W (valor típico), 105W (pico)

Posición de ranura

Ranura 5-6

SFP28(10GE/25GE)

3

Puertos de gestión

1 puerto AUX (10/100/1000BASE-T fuera de banda), 1 USB-COM, 1 USB3.0

Consumo energético

41.7W (valor típico), 45.5W (pico)

Puerto GPON

Cantidad (QTY) | 16

Interfaz física

Ranuras SFP

Tipo de conector

Clase C+++/C++++

Especificación de puerto PON (módulo Clase C++++)

Distancia de transmisión | 20KM

Velocidad de puerto PON

Ascendente 1.244Gbps, Descendente 2.488Gbps

Longitud de onda

Ascendente 1310nm, Descendente 1490nm

Conector

SC/UPC

Potencia de transmisión TX

+9 ~ +13dBm

Sensibilidad RX

: ≤ -33dBm

Potencia óptica de saturación

-8dBm

Consumo energético

30W (valor típico), 36W (pico)

Puerto combinado GPON&XG(S)-PON

Cantidad (QTY) | 8

Interfaz física

Ranuras SFP+

Tipo de conector

N2_C+

Especificación puerto GPON&XG(S)-PON (módulo N2_C+)

Distancia de transmisión | 20KM

Velocidad puerto X G(S)-PON

GPON: Asc 1.244Gbps, Desc 2.488Gbps XG-PON: Asc 2.488Gbps, Desc 9.953Gbps XGS-PON: Asc 9.953Gbps, Desc 9.953Gbps

Longitud de onda

GPON : Asc 1310nm, Desc 1490nm XG(S)-PON: Asc 1270nm, Desc 1577nm

Potencia TX

GPON +3~+7dBm, XG(S)PON +4~+7dBm

Sensibilidad RX

XGS-PON -28dBm, XG-PON -29.5dBm, GPON -32dBm

Potencia óptica saturada

XGS-PON -7dBm, XG-PON -9dBm, GPON -12dBm

Consumo energético

41W (valor típico), 48W (pico)

Posición de ranura

Ranura 1-2

Puerto combinado GPON&XG(S)-PON

Cantidad (QTY) | 16

Longitud de onda

GPON: Asc 1310nm, Desc 1490nm XG(S)-PON: Asc 1270nm, Desc 1577nm

Consumo energético

76W (valor típico), 84W (pico)
