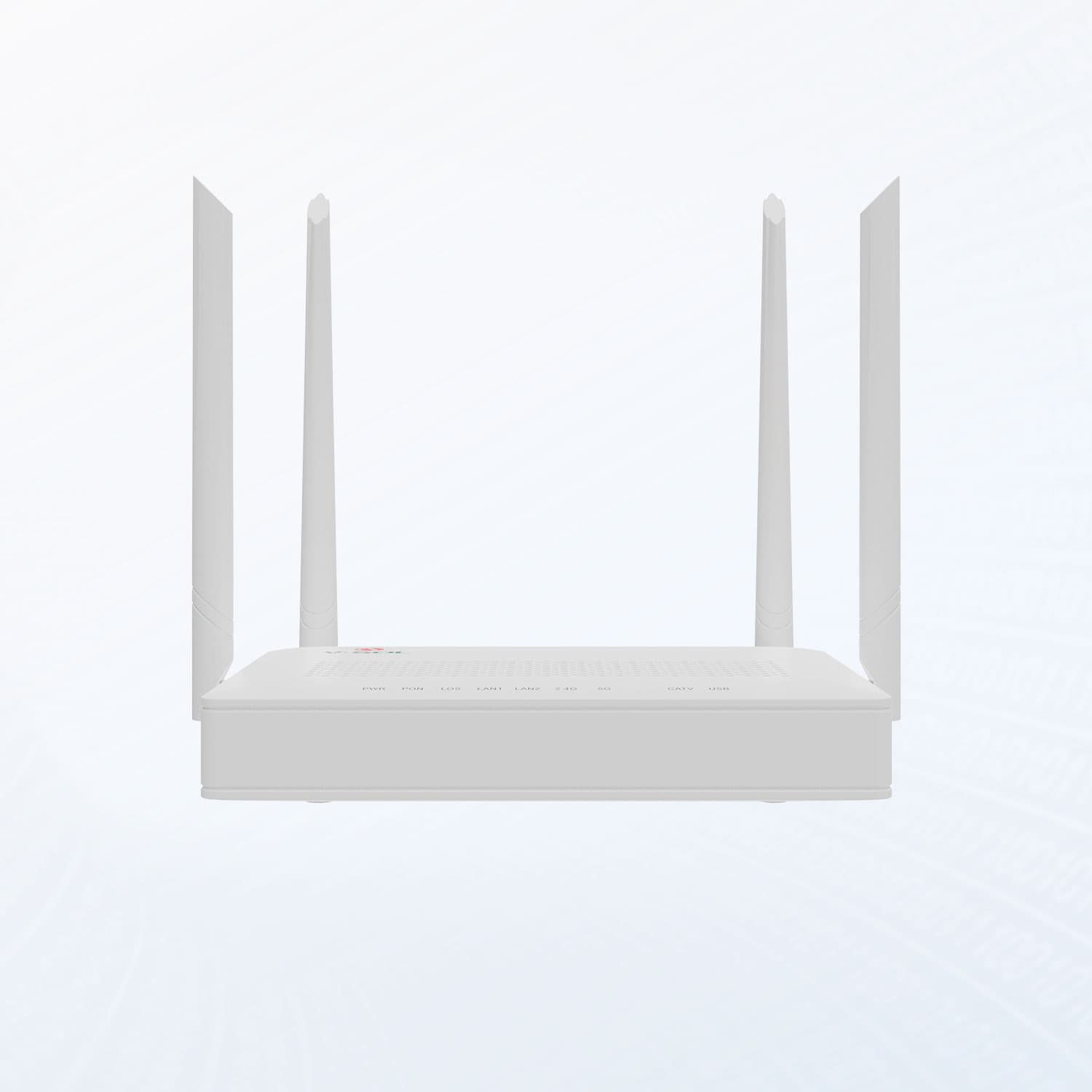

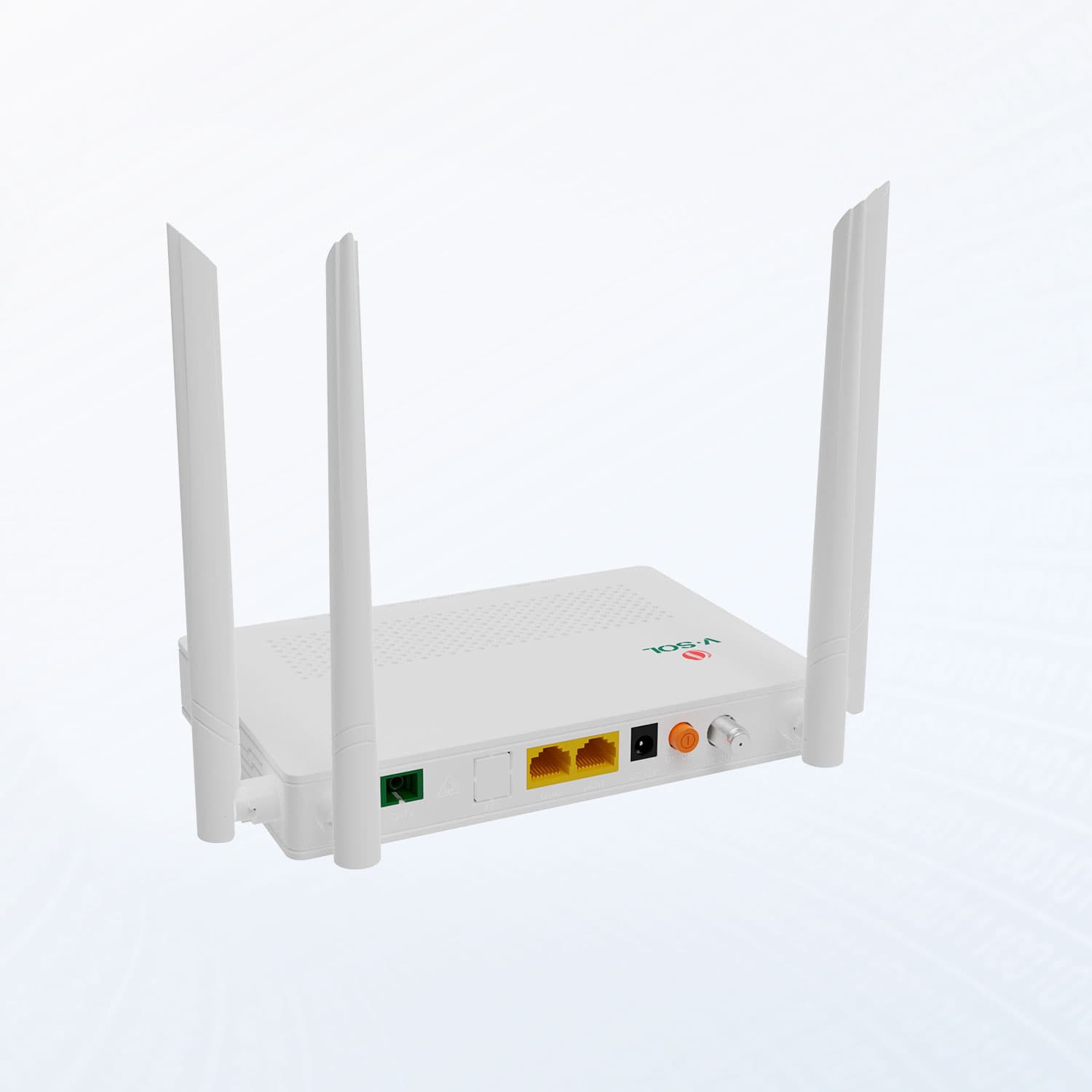

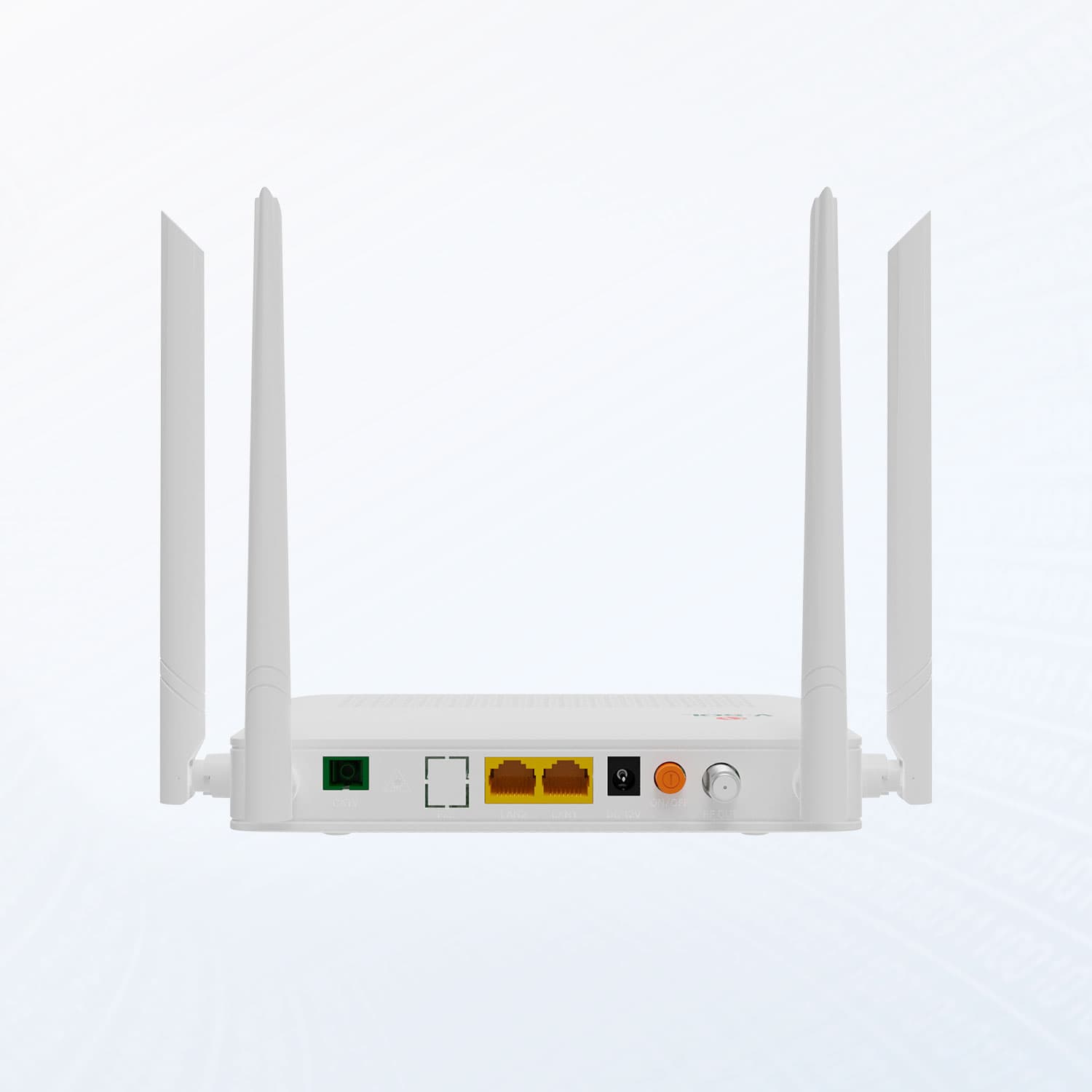

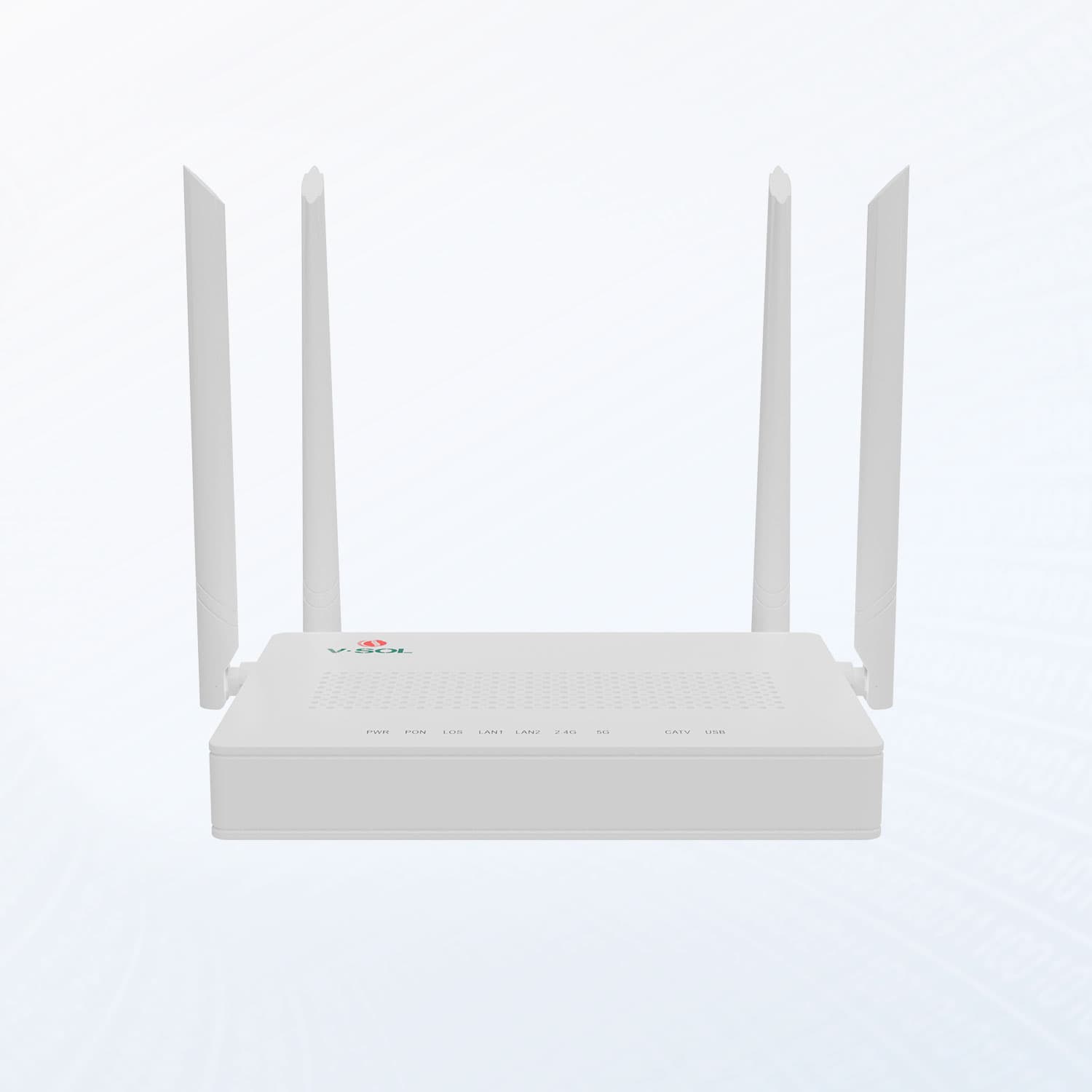

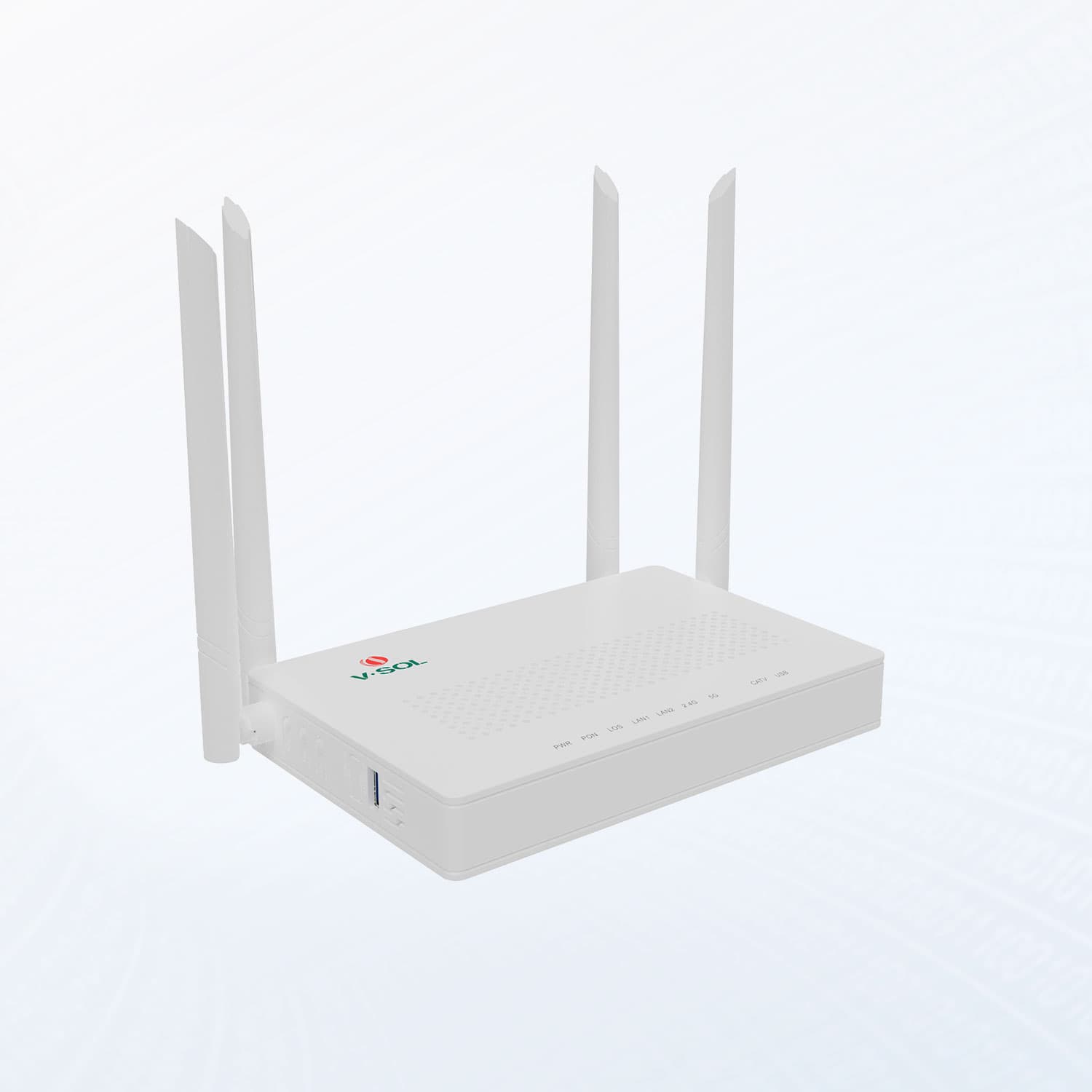

V2802ACT — 1GE(WAN/LAN1)+1GE(LAN)+CATV+USB3.0+Wi-Fi 5 ONU

Descripción

Fibra Gigabit XPON CATV ONT XPON | Gigabit-LAN | CATV RF | USB3.0 EasyMesh: Wi-Fi doméstico inteligente con cobertura ampliada Compatible con IPv6 y tecnología MU-MIMO Di adiós al lag de red, multijugador online sin lag Interfaces Gigabit duales AC1200 para aplicaciones de acceso de banda ancha Gigabit CATV con AGC Mando a distancia CATV On/Off ○ Parámetros de hardware Dimensión 178mm×120mm×30mm(L×W×H) Peso neto 0,28Kg Estado de funcionamiento Temperatura de funcionamiento: -10 ~ +55°C Humedad de funcionamiento: 5 ~ 95% (sin condensación) Condiciones de almacenamiento Temperatura de almacenamiento: -40 ~ +70°C Humedad de almacenamiento: 5 ~ 95% (sin condensar) Adaptador de corriente DC 12V,1. 5A , adaptador de corriente AC-DC externo Alimentación ≤12W Interfaz 1GE(WAN/LAN1)+1GE(LAN)+Wi-Fi 5+CATV+USB3.0 Indicadores PWR, PON, LOS, WAN, LAN1, LAN2, 2.4G, 5G, CATV, USB ○ Parámetro de interfaz Interfaz PON l 1 puerto XPON (EPON PX20+ y GPON Clase B+) l SC monomodo, conector SC/APC l Potencia óptica TX: 0 ～ +4dBm l Sensibilidad RX: -27dBm l Potencia óptica de sobrecarga: -3dBm(EPON) o -8dBm(GPON) l Distancia de transmisión: 20 km l Longitud de onda de transmisión: 1310 nm l Longitud de onda RX: 1490nm, 1550nm(CATV) Interfaz CATV l Longitud de onda de recepción óptica: 1550±10 nm l Rango de entrada óptica: +2 ～ -18dBm l Pérdida óptica por reflexión: ≥40dB l Gama de frecuencias RF : 47 ～ 1000MHz l Impedancia de salida RF: 75Ω l Nivel de salida RF y rango AGC: ≥81±2dBuv@+1 ～ -10dBm ≥79±2dBuv@ 0 ～ -11dBm ≥77±2dBuv@-1 ～ -12dBm ≥75±2dBuv@-2 ～ -13dBm ≥73±2dBuv@-3 ～ -14dBm ≥71±2dBuv@-4 ～ -15dBm l MER: ≥32dB(-14dBm entrada óptica) Interfaz Wi-Fi l Compatible con IEEE802.11b/g/n/ac l 2,4GHz Frecuencia de funcionamiento: 2,400-2,483GHz l 5,0GHz Frecuencia de funcionamiento: 5,150-5,825GHz l Wi-Fi: 2.4GHz( 2T2R ), 5.8GHz( 2T2R ), antena 5dBi, soporte: multiple SSID l Potencia de transmisión: 11n–22dBm/11ac–24dBm Interfaz LAN 2*GE,Autonegociación,Puertos RJ45 Interfaz USB USB3.0 para impresora y almacenamiento ○ Datos de función Gestión l OAM/OMCI, Telnet, WEB, TR069 l Soporta la gestión completa de las funciones ONT por VSOL OLT Funciones del servicio de datos l Conmutación sin bloqueo a máxima velocidad l 2K tabla de direcciones MAC l 64 rango completo VLAN ID l Admite VLAN QinQ, VLAN 1:1, reutilización de VLAN, VLAN troncal, etc. l Supervisión de puertos integrada, duplicación de puertos, limitación de velocidad de puertos, SLA de puertos, etc. l Soporta la detección automática de la polaridad de los puertos Ethernet (AUTO MDIX) l QoS IEEE802.1p integrada con colas de prioridad de cuatro niveles l Soporta IGMP v1/v2/v3 snooping/proxy y MLD v1/v2 snooping/proxy l Soporta modo puente, router y mixto puente/router l Asignación de dirección IP: Cliente PPPoE/DHCP dinámico e IP estático Inalámbrico l 802.11b/g/n/ac(WIFI5) integrado l Soporta el protocolo Easymesh l Autenticación: WEP/WAP-PSK(TKIP)/WAP2-PSK(AES) l Tipo de modulación: DSSS, CCK y OFDM l Esquema de codificación: BPSK,QPSK,16QAM y 64QAM

Especificaciones técnicas

Dimensión

178mm×120mm×30mm(L×W×H)

Peso neto

0,28Kg

Estado de funcionamiento

Temperatura de funcionamiento: -10 ~ +55°C Humedad de funcionamiento: 5 ~ 95% (sin condensación)

Condiciones de almacenamiento

Temperatura de almacenamiento: -40 ~ +70°C Humedad de almacenamiento: 5 ~ 95% (sin condensar)

Adaptador de corriente

DC 12V,1. 5A , adaptador de corriente AC-DC externo

Alimentación

≤12W

Interfaz

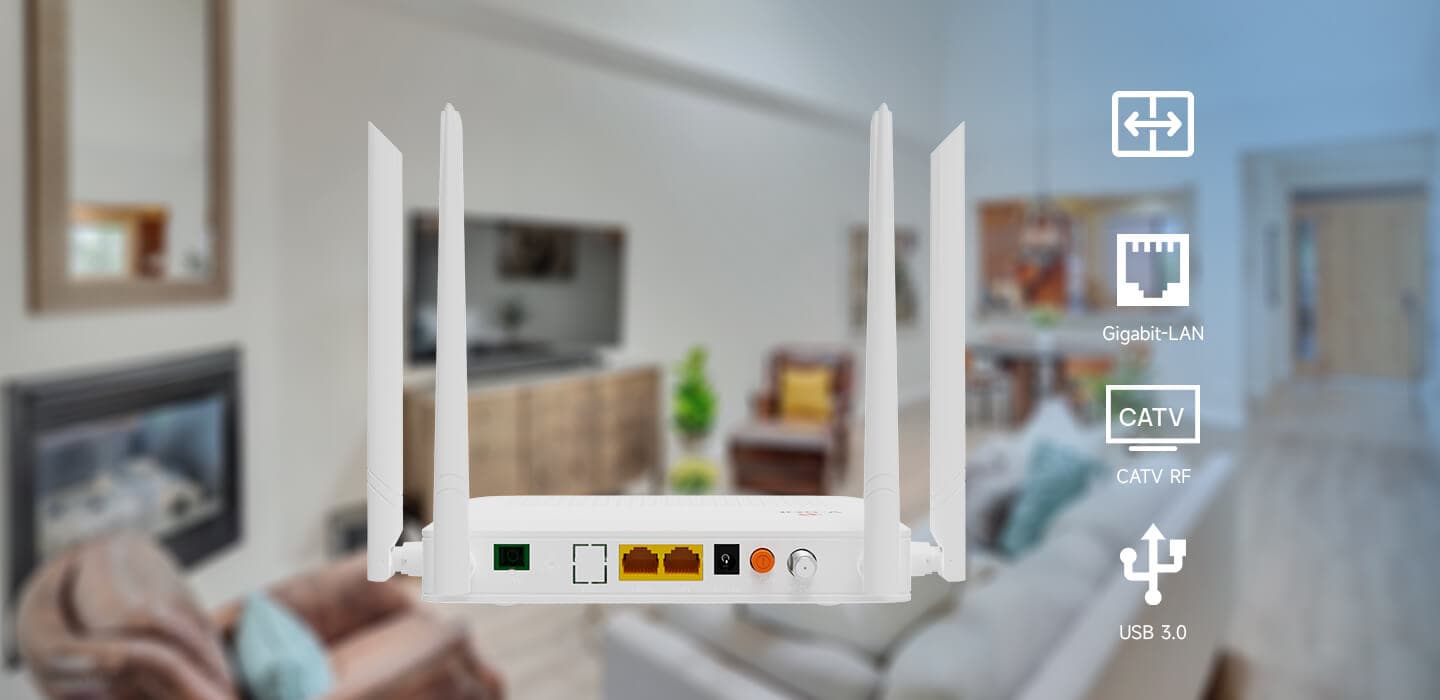

1GE(WAN/LAN1)+1GE(LAN)+Wi-Fi 5+CATV+USB3.0

Indicadores

PWR, PON, LOS, WAN, LAN1, LAN2, 2.4G, 5G, CATV, USB

Interfaz PON

l 1 puerto XPON (EPON PX20+ y GPON Clase B+) l SC monomodo, conector SC/APC l Potencia óptica TX: 0 ～ +4dBm l Sensibilidad RX: -27dBm l Potencia óptica de sobrecarga: -3dBm(EPON) o -8dBm(GPON) l Distancia de transmisión: 20 km l Longitud de onda de transmisión: 1310 nm l Longitud de onda RX: 1490nm, 1550nm(CATV)

Interfaz CATV

l Longitud de onda de recepción óptica: 1550±10 nm l Rango de entrada óptica: +2 ～ -18dBm l Pérdida óptica por reflexión: ≥40dB l Gama de frecuencias RF : 47 ～ 1000MHz l Impedancia de salida RF: 75Ω l Nivel de salida RF y rango AGC: ≥81±2dBuv@+1 ～ -10dBm ≥79±2dBuv@ 0 ～ -11dBm ≥77±2dBuv@-1 ～ -12dBm ≥75±2dBuv@-2 ～ -13dBm ≥73±2dBuv@-3 ～ -14dBm ≥71±2dBuv@-4 ～ -15dBm l MER: ≥32dB(-14dBm entrada óptica)

Interfaz Wi-Fi

l Compatible con IEEE802.11b/g/n/ac l 2,4GHz Frecuencia de funcionamiento: 2,400-2,483GHz l 5,0GHz Frecuencia de funcionamiento: 5,150-5,825GHz l Wi-Fi: 2.4GHz( 2T2R ), 5.8GHz( 2T2R ), antena 5dBi, soporte: multiple SSID l Potencia de transmisión: 11n–22dBm/11ac–24dBm

Interfaz LAN

2*GE,Autonegociación,Puertos RJ45

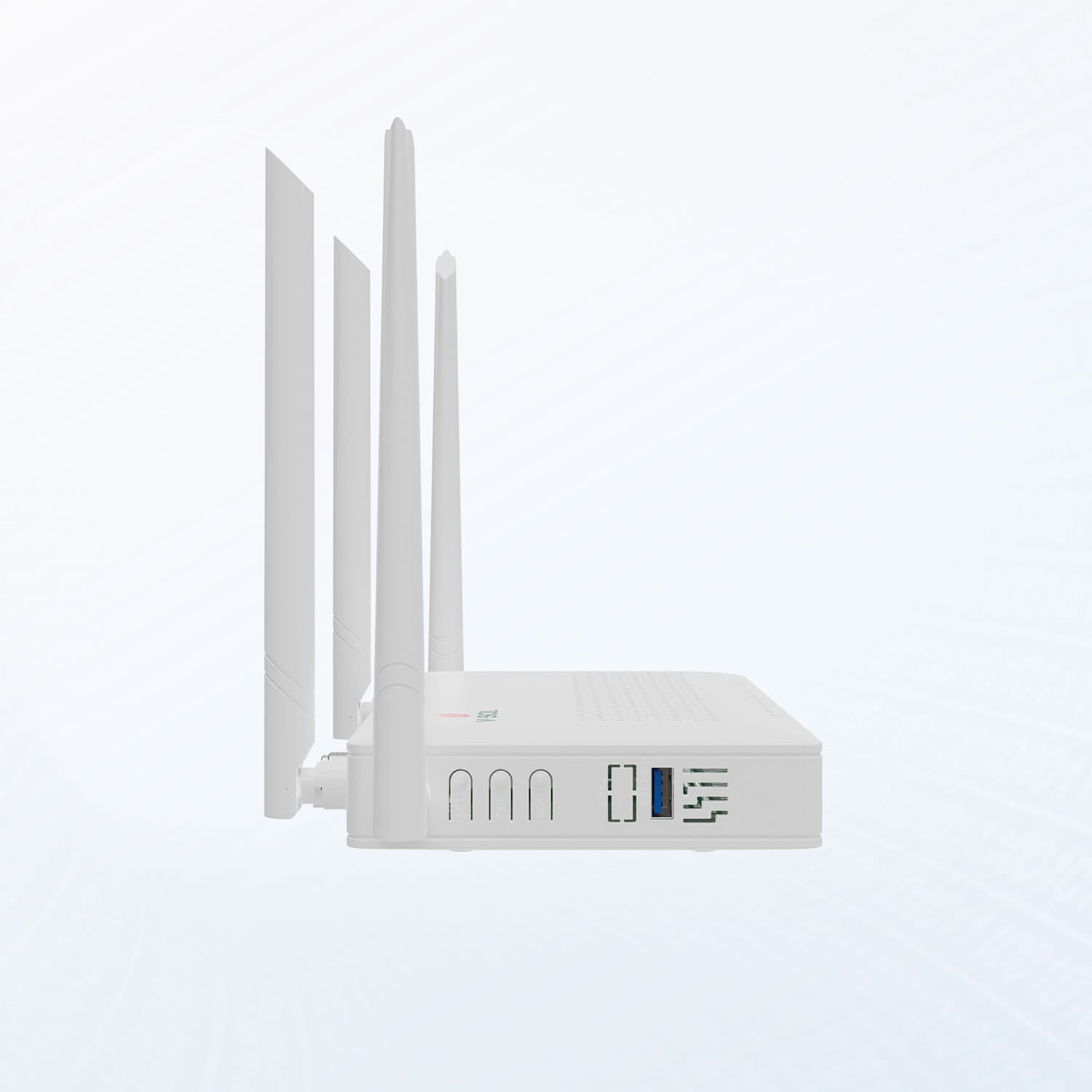

Interfaz USB

USB3.0 para impresora y almacenamiento

Gestión

l OAM/OMCI, Telnet, WEB, TR069 l Soporta la gestión completa de las funciones ONT por VSOL OLT

Funciones del servicio de datos

l Conmutación sin bloqueo a máxima velocidad l 2K tabla de direcciones MAC l 64 rango completo VLAN ID l Admite VLAN QinQ, VLAN 1:1, reutilización de VLAN, VLAN troncal, etc. l Supervisión de puertos integrada, duplicación de puertos, limitación de velocidad de puertos, SLA de puertos, etc. l Soporta la detección automática de la polaridad de los puertos Ethernet (AUTO MDIX) l QoS IEEE802.1p integrada con colas de prioridad de cuatro niveles l Soporta IGMP v1/v2/v3 snooping/proxy y MLD v1/v2 snooping/proxy l Soporta modo puente, router y mixto puente/router l Asignación de dirección IP: Cliente PPPoE/DHCP dinámico e IP estático

Inalámbrico

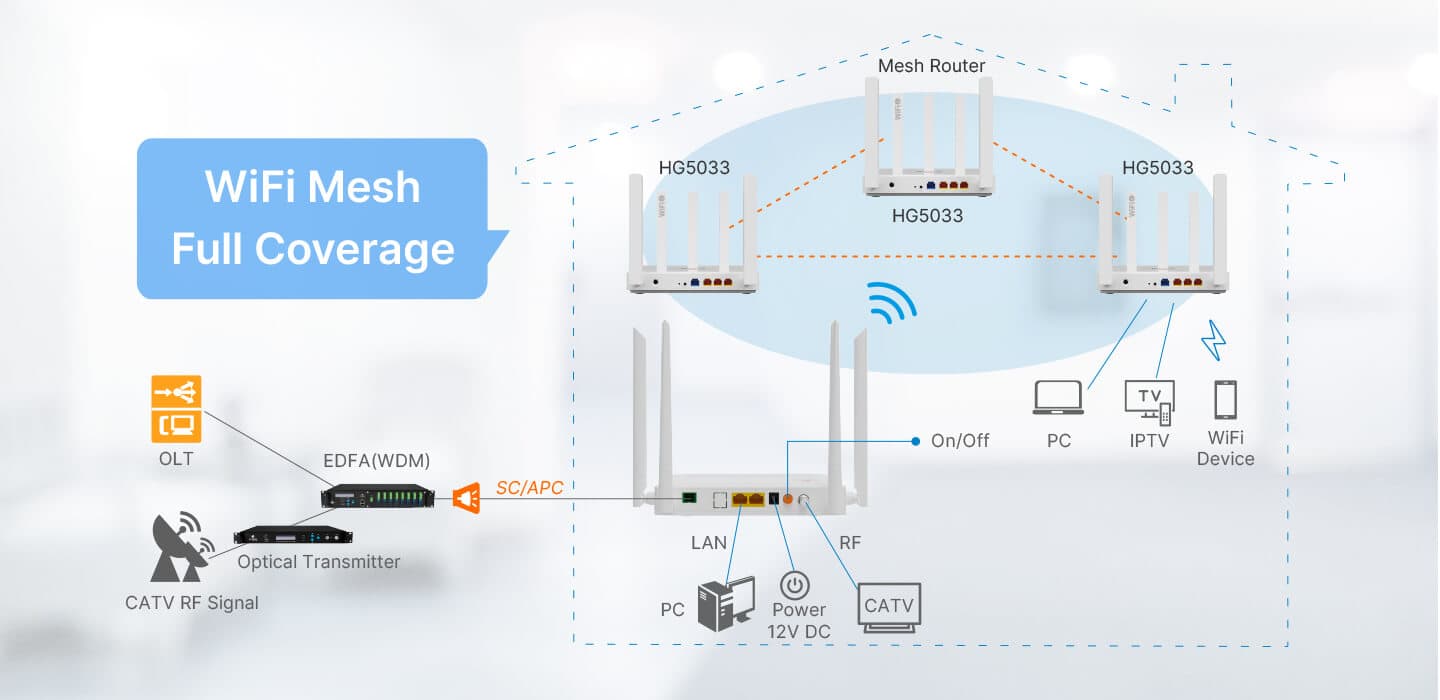

l 802.11b/g/n/ac(WIFI5) integrado l Soporta el protocolo Easymesh l Autenticación: WEP/WAP-PSK(TKIP)/WAP2-PSK(AES) l Tipo de modulación: DSSS, CCK y OFDM l Esquema de codificación: BPSK,QPSK,16QAM y 64QAM
