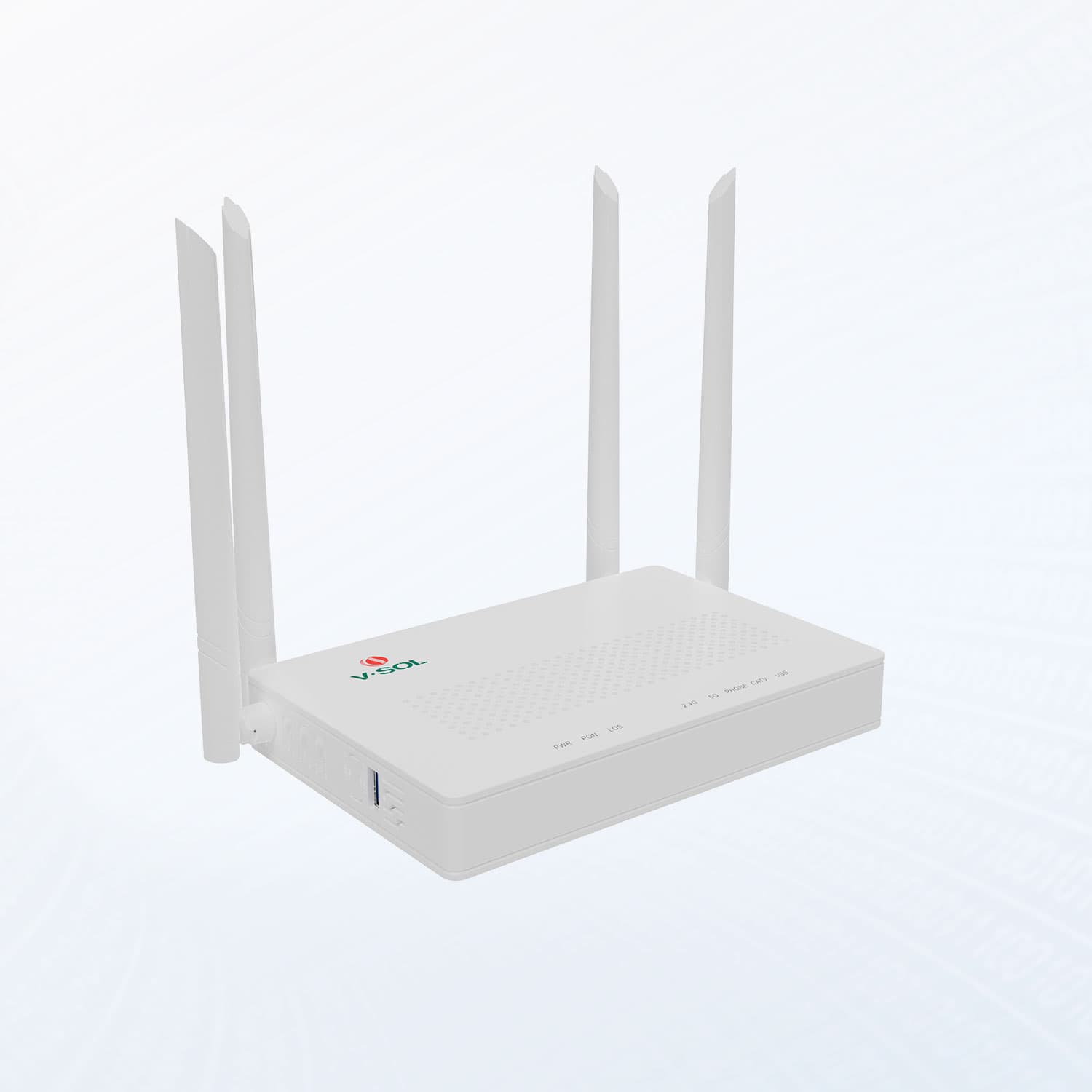

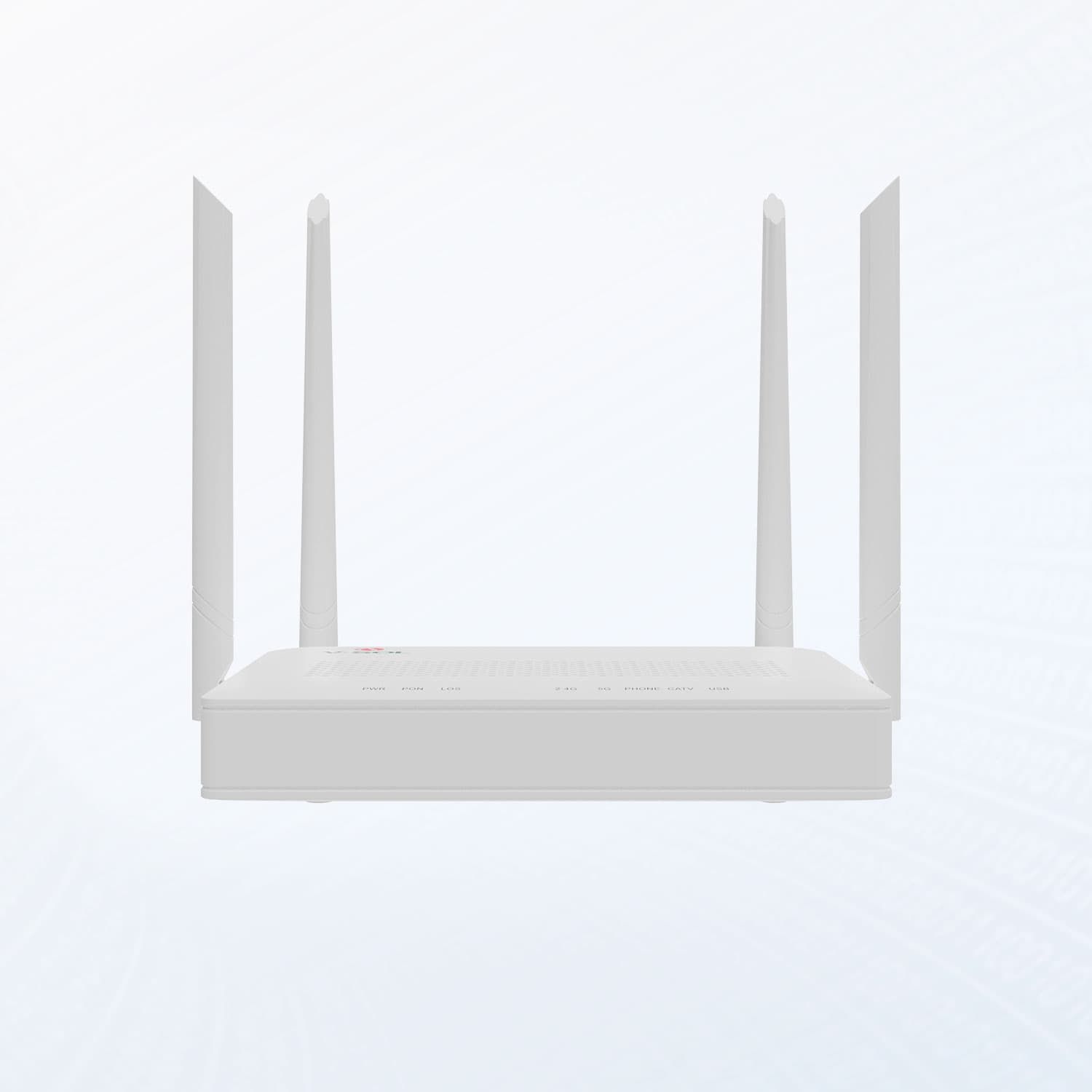

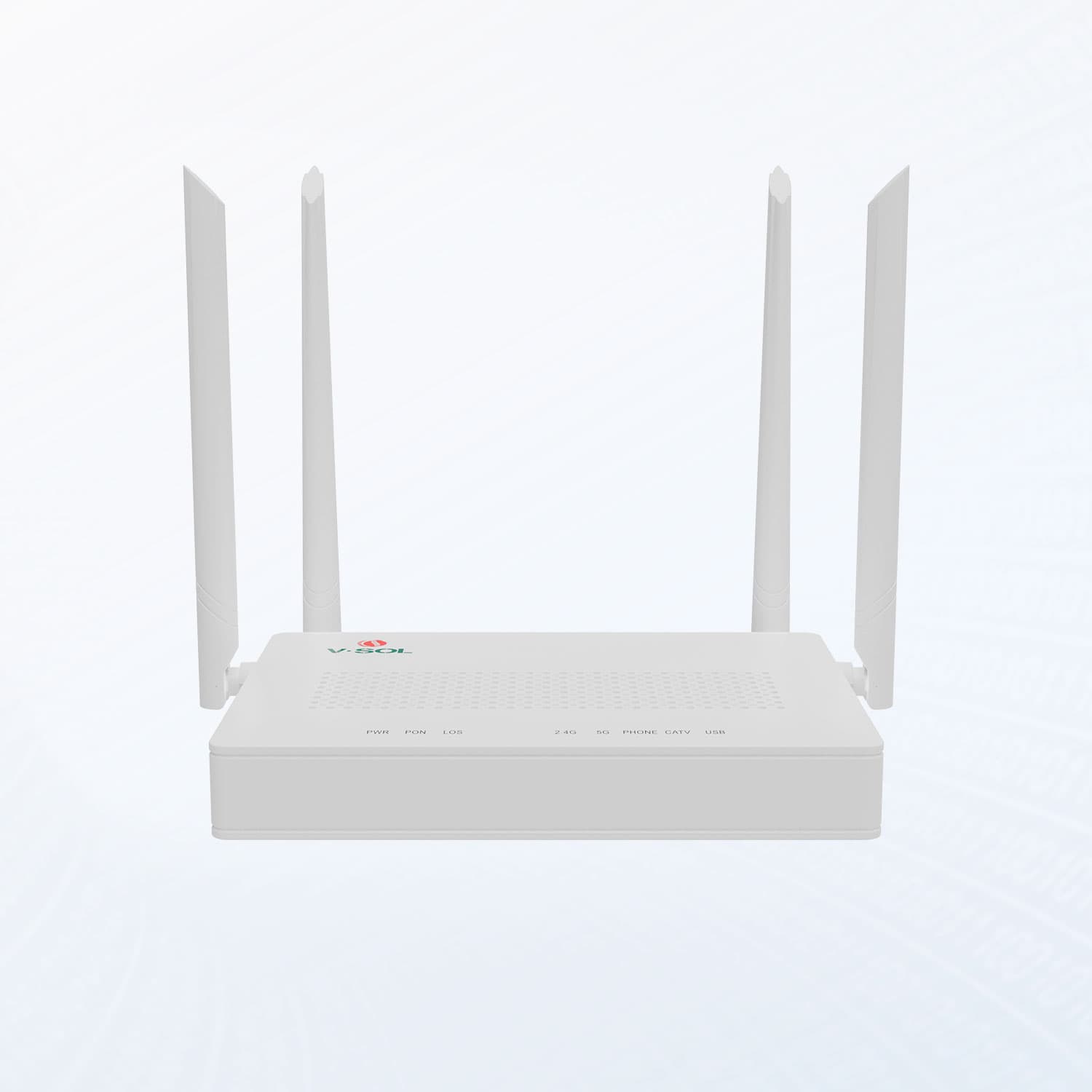

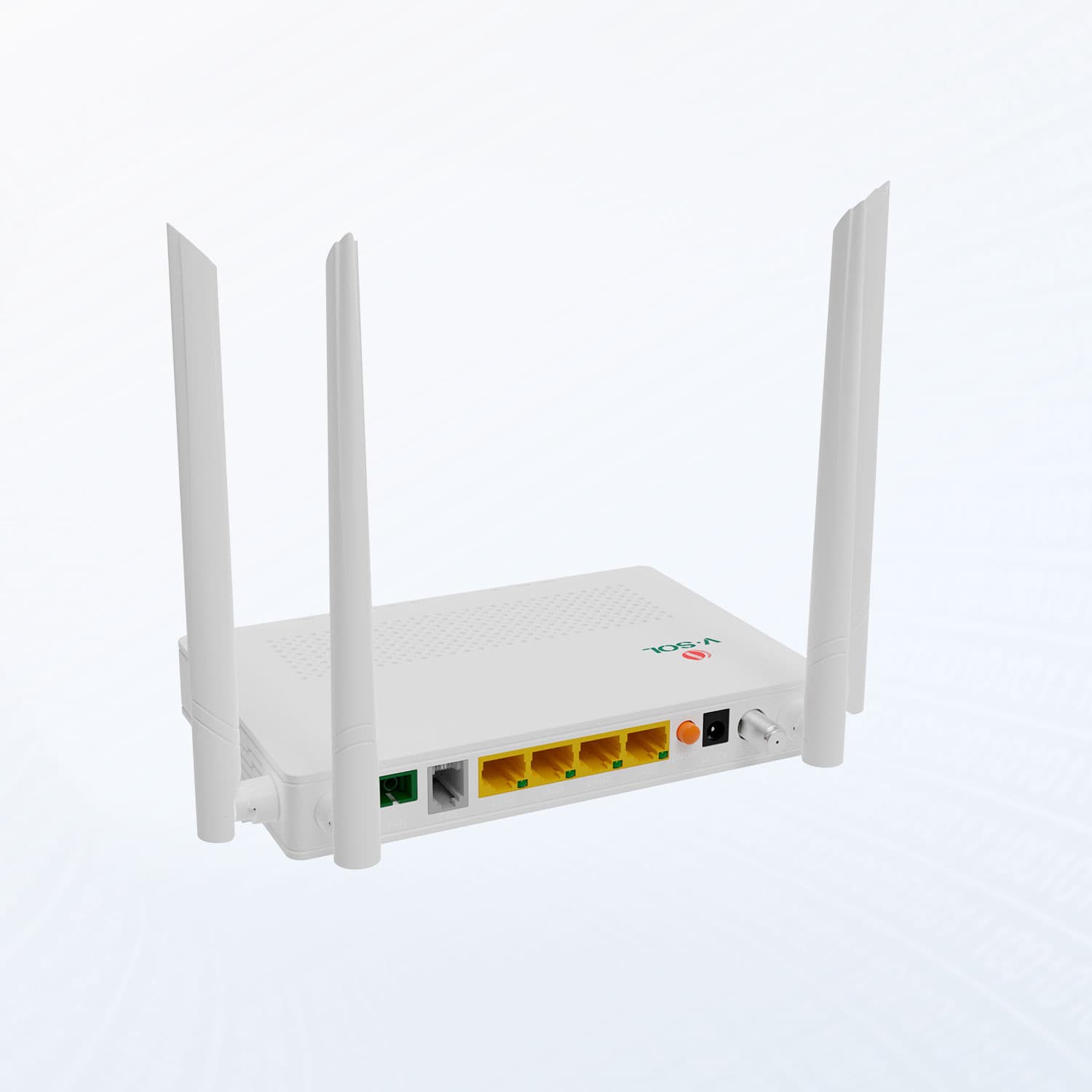

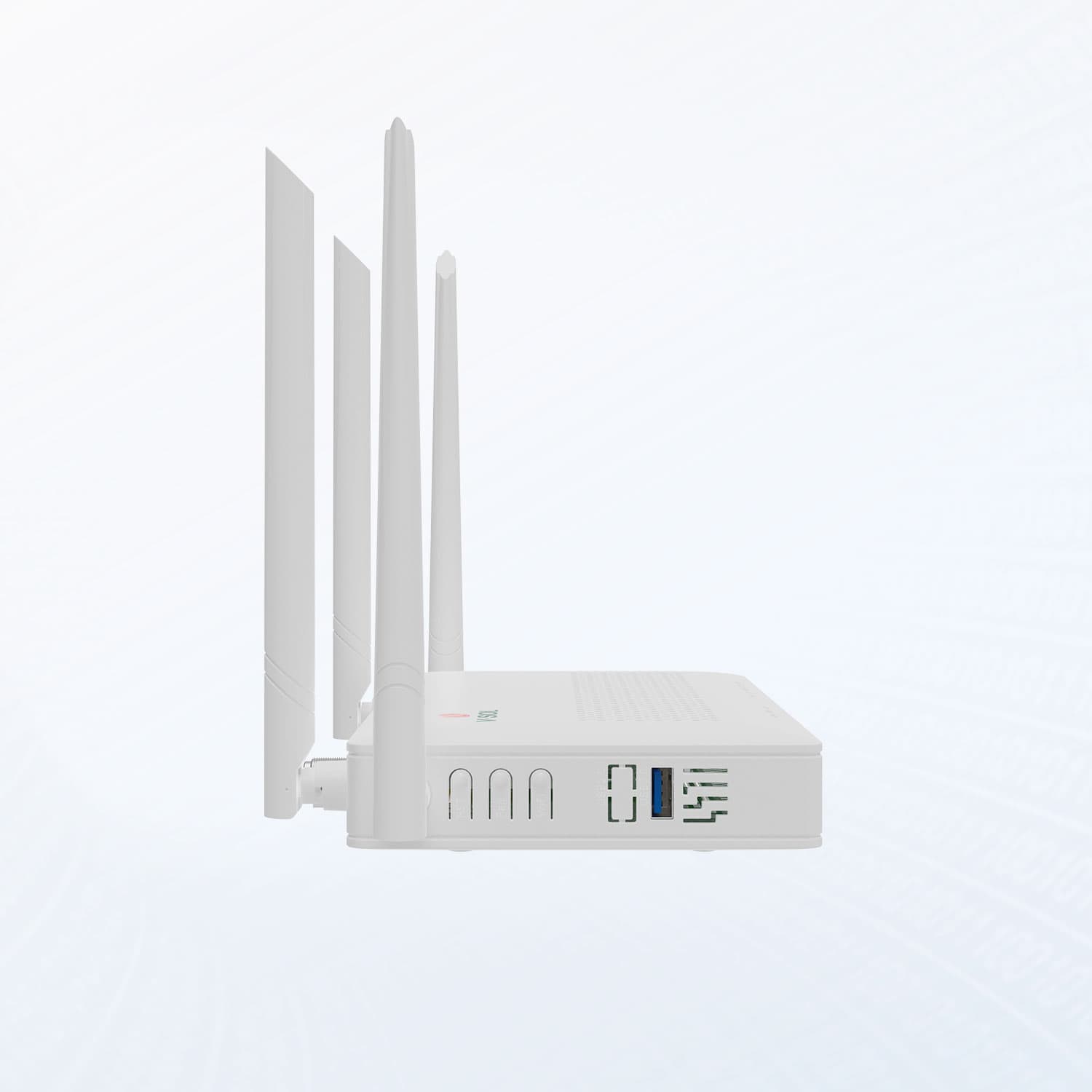

HG325ACT — 1GE(WAN/LAN1)+3GE(LAN)+1POTS+Wi-Fi 5+USB 3.0+CATV HGU

Descripción

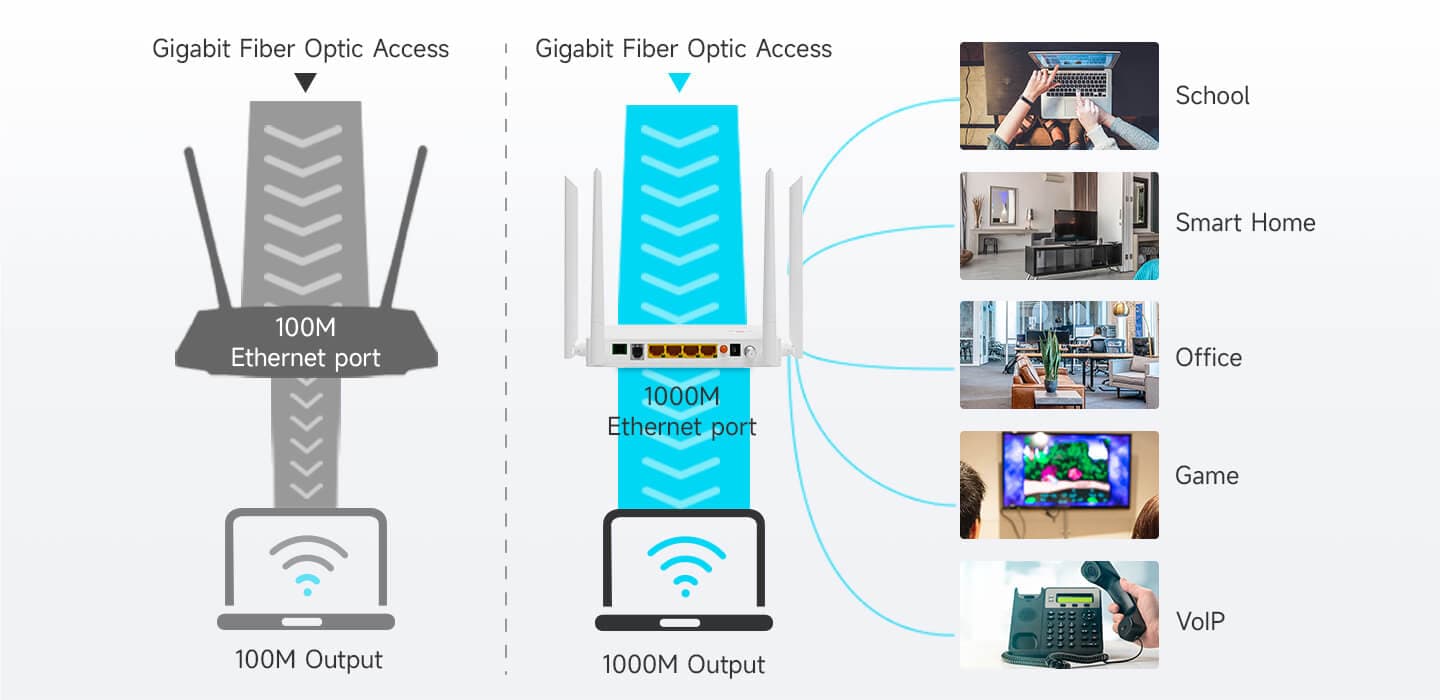

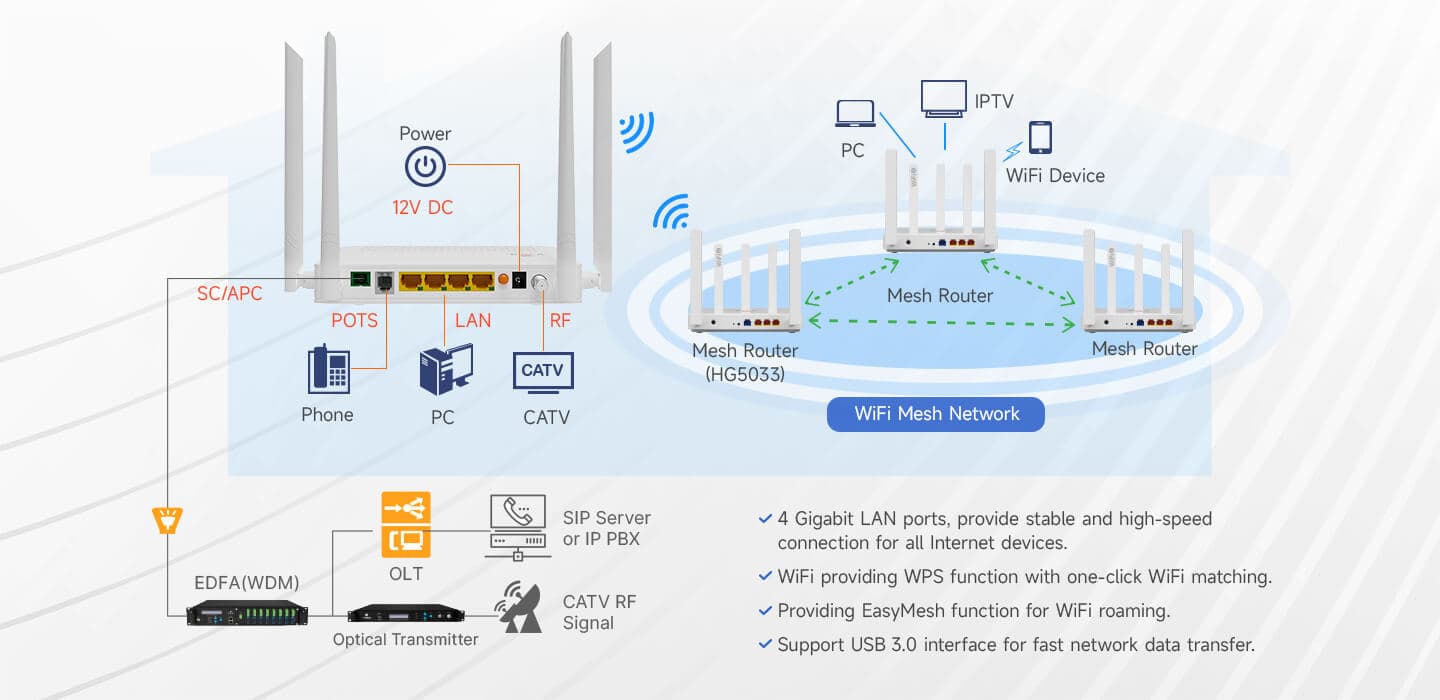

Fibra Gigabit XPON CATV ONT XPON | Gigabit-LAN | SIP VoIP | CATV RF | USB3.0 Mejor opción para casa/hotel XPON+1GE(WAN/LAN1)+3GE(LAN)+Wi-Fi 5+POTS+USB 3.0+CATV EasyMesh: Wi-Fi doméstico inteligente con cobertura ampliada Compatible con IPv6 y tecnología MU-MIMO Di adiós al lag de red, multijugador online sin lag Interfaces Gigabit duales AC1200 para aplicaciones de acceso de banda ancha Gigabit CATV con AGC Mando a distancia CATV On/Off ○ Parámetros de hardware Dimensión 178mm×120mm×30mm(L×W×H) Peso neto 420g Estado de funcionamiento Temperatura de funcionamiento: -10°C ~ +55°C Humedad de funcionamiento: 5% ~ 95% （ sin condensación ） Condiciones de almacenamiento Temperatura de almacenamiento: -40 ~ +70°C Humedad de almacenamiento: 5 ~ 95% (sin condensar) Adaptador de corriente DC12V,1.5A, adaptador de corriente AC-DC externo Alimentación ≤12W Interfaz 1GE(WAN/LAN1)+3GE(LAN)+1POTS+Wi-Fi 5+USB 3.0+CATV Indicadores POWER 、 LOS 、 PON 、 LAN1 ～ 4 、 2.4G 、 5.0G 、 USB 、 PHONE ○ Parámetro de interfaz Interfaz PON l 1 puerto XPON (EPON PX20+ y GPON Clase B+) l SC monomodo, conector SC/UPC l Potencia óptica TX: 0 ～ +4dBm l Sensibilidad RX: -27dBm l Potencia óptica de sobrecarga: -3dBm(EPON) o -8dBm(GPON) l Distancia de transmisión: 20 km l Longitud de onda: TX 1310nm, RX1490nm Interfaz óptica Conector SC/APC Interfaz de usuario l 4*GE, autonegociación, puertos RJ45 l 1 Conector POTS RJ11 Interfaz USB 1*USB3.0, para almacenamiento compartido/impresora Interfaz WLAN l Compatible con IEEE802.11b/g/n/ac l Wi-Fi: 2,4 GHz 2×2, 5,8 GHz 2×2, antena de 5 dBi, velocidad de hasta 1,167 Gbps, SSID múltiple l Potencia de transmisión: 11n–22dBm/11ac–24dBm Interfaz CATV l Longitud de onda de recepción óptica: 1550±10 nm l Rango de entrada óptica: +2 ～ -18dBm l Pérdida óptica por reflexión: ≥40dB l Gama de frecuencias RF: 47 ～ 1000MHz l Impedancia de salida RF: 75Ω l Nivel de salida RF y rango AGC: ≥81±2dBuv@+1 ～ -10dBm ≥79±2dBuv@ 0 ～ -11dBm ≥77±2dBuv@-1 ～ -12dBm ≥75±2dBuv@-2 ～ -13dBm ≥73±2dBuv@-3 ～ -14dBm ≥71±2dBuv@-4 ～ -15dBm l MER: ≥32dB(-14dBm entrada óptica) ○ Datos de función Gestión l OAM/OMCI,Telnet,WEB,TR069 l Admite la gestión completa de las funciones de la HGU por parte de la OLT VSOL Modo Soporta modo puente, router y mixto puente/router Funciones del servicio de datos l Conmutación sin bloqueo a máxima velocidad l 2K tabla de direcciones MAC l 64 rango completo VLAN ID l Compatible con VLAN QinQ, VLAN 1:1, reutilización de VLAN, VLAN troncal, etc . l Supervisión de puertos integrada, duplicación de puertos, limitación de velocidad de puertos, SLA de puertos, etc . l Soporta la detección automática de la polaridad de los puertos Ethernet (AUTO MDIX) l QoS IEEE802.1p integrada con colas de prioridad de cuatro niveles l Soporta IGMP v1/v2/v3 snooping/proxy y MLD v1/v2 snooping/proxy Inalámbrico l 802.11b/g/n/ac integrado l Autenticación: WEP/WAP-PSK(TKIP)/WAP2-PSK(AES) l Tipo de modulación: DSSS 、 CCK y OFDM l Esquema de codificación: BPSK 、 QPSK 、 16QAM y 64QAM VoIP l SIP e IMS SIP l G.711a/G.711u/G.722/G.729 Codec l Cancelación de eco,VAD/CNG,DTMF l T.30/T.38 FAX l Identificación de llamadas/llamada en espera/reenvío de llamadas/transferencia de llamadas/retención de llamadas/conferencia a 3 bandas l Pruebas en línea según GR-909 L3 l Soporte NAT, cortafuegos l Soporte de doble pila IPv4/IPv6 Otra función l Función integrada de configuración y mantenimiento remotos OAM/OMCI l Admite funciones VLAN QinQ enriquecidas y funciones de multidifusión IGMP snooping

Especificaciones técnicas

Dimensión

178mm×120mm×30mm(L×W×H)

Peso neto

420g

Estado de funcionamiento

Temperatura de funcionamiento: -10°C ~ +55°C Humedad de funcionamiento: 5% ~ 95% （ sin condensación ）

Condiciones de almacenamiento

Temperatura de almacenamiento: -40 ~ +70°C Humedad de almacenamiento: 5 ~ 95% (sin condensar)

Adaptador de corriente

DC12V,1.5A, adaptador de corriente AC-DC externo

Alimentación

≤12W

Interfaz

1GE(WAN/LAN1)+3GE(LAN)+1POTS+Wi-Fi 5+USB 3.0+CATV

Indicadores

POWER 、 LOS 、 PON 、 LAN1 ～ 4 、 2.4G 、 5.0G 、 USB 、 PHONE

Interfaz PON

l 1 puerto XPON (EPON PX20+ y GPON Clase B+) l SC monomodo, conector SC/UPC l Potencia óptica TX: 0 ～ +4dBm l Sensibilidad RX: -27dBm l Potencia óptica de sobrecarga: -3dBm(EPON) o -8dBm(GPON) l Distancia de transmisión: 20 km l Longitud de onda: TX 1310nm, RX1490nm

Interfaz óptica

Conector SC/APC

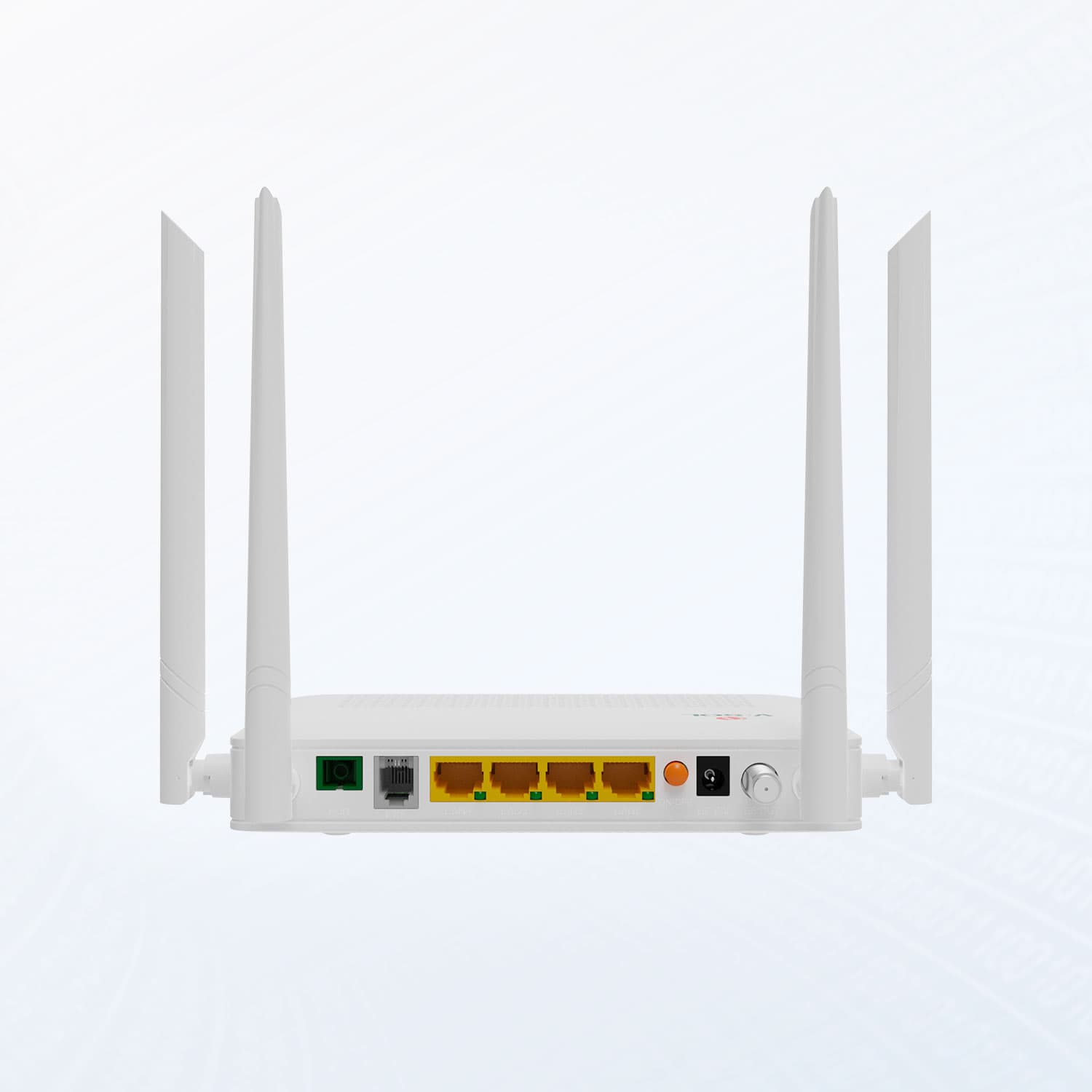

Interfaz de usuario

l 4*GE, autonegociación, puertos RJ45 l 1 Conector POTS RJ11

Interfaz USB

1*USB3.0, para almacenamiento compartido/impresora

Interfaz WLAN

l Compatible con IEEE802.11b/g/n/ac l Wi-Fi: 2,4 GHz 2×2, 5,8 GHz 2×2, antena de 5 dBi, velocidad de hasta 1,167 Gbps, SSID múltiple l Potencia de transmisión: 11n–22dBm/11ac–24dBm

Interfaz CATV

l Longitud de onda de recepción óptica: 1550±10 nm l Rango de entrada óptica: +2 ～ -18dBm l Pérdida óptica por reflexión: ≥40dB l Gama de frecuencias RF: 47 ～ 1000MHz l Impedancia de salida RF: 75Ω l Nivel de salida RF y rango AGC: ≥81±2dBuv@+1 ～ -10dBm ≥79±2dBuv@ 0 ～ -11dBm ≥77±2dBuv@-1 ～ -12dBm ≥75±2dBuv@-2 ～ -13dBm ≥73±2dBuv@-3 ～ -14dBm ≥71±2dBuv@-4 ～ -15dBm l MER: ≥32dB(-14dBm entrada óptica)

Gestión

l OAM/OMCI,Telnet,WEB,TR069 l Admite la gestión completa de las funciones de la HGU por parte de la OLT VSOL

Modo

Soporta modo puente, router y mixto puente/router

Funciones del servicio de datos

l Conmutación sin bloqueo a máxima velocidad l 2K tabla de direcciones MAC l 64 rango completo VLAN ID l Compatible con VLAN QinQ, VLAN 1:1, reutilización de VLAN, VLAN troncal, etc . l Supervisión de puertos integrada, duplicación de puertos, limitación de velocidad de puertos, SLA de puertos, etc . l Soporta la detección automática de la polaridad de los puertos Ethernet (AUTO MDIX) l QoS IEEE802.1p integrada con colas de prioridad de cuatro niveles l Soporta IGMP v1/v2/v3 snooping/proxy y MLD v1/v2 snooping/proxy

Inalámbrico

l 802.11b/g/n/ac integrado l Autenticación: WEP/WAP-PSK(TKIP)/WAP2-PSK(AES) l Tipo de modulación: DSSS 、 CCK y OFDM l Esquema de codificación: BPSK 、 QPSK 、 16QAM y 64QAM

VoIP

l SIP e IMS SIP l G.711a/G.711u/G.722/G.729 Codec l Cancelación de eco,VAD/CNG,DTMF l T.30/T.38 FAX l Identificación de llamadas/llamada en espera/reenvío de llamadas/transferencia de llamadas/retención de llamadas/conferencia a 3 bandas l Pruebas en línea según GR-909

L3

l Soporte NAT, cortafuegos l Soporte de doble pila IPv4/IPv6

Otra función

l Función integrada de configuración y mantenimiento remotos OAM/OMCI l Admite funciones VLAN QinQ enriquecidas y funciones de multidifusión IGMP snooping
