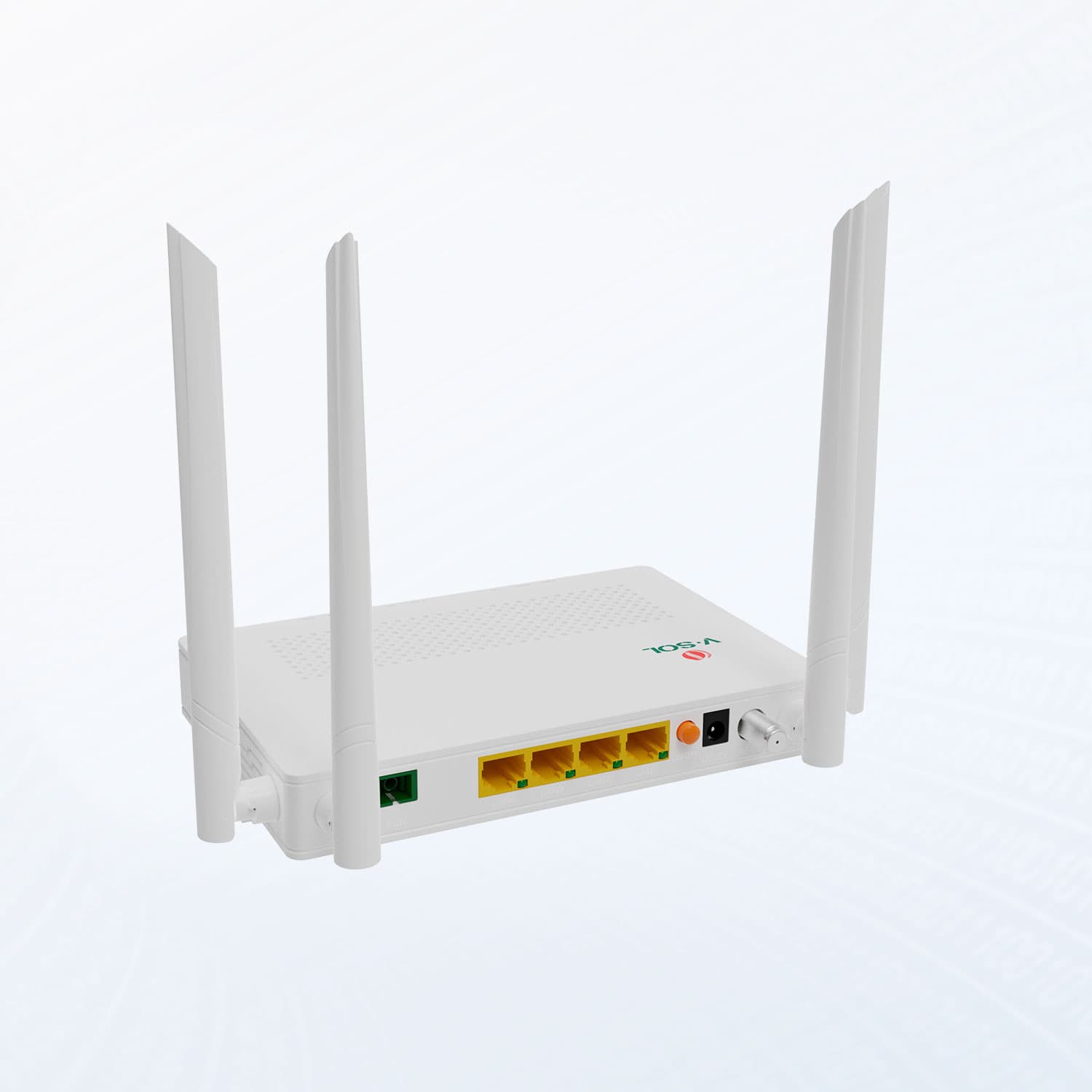

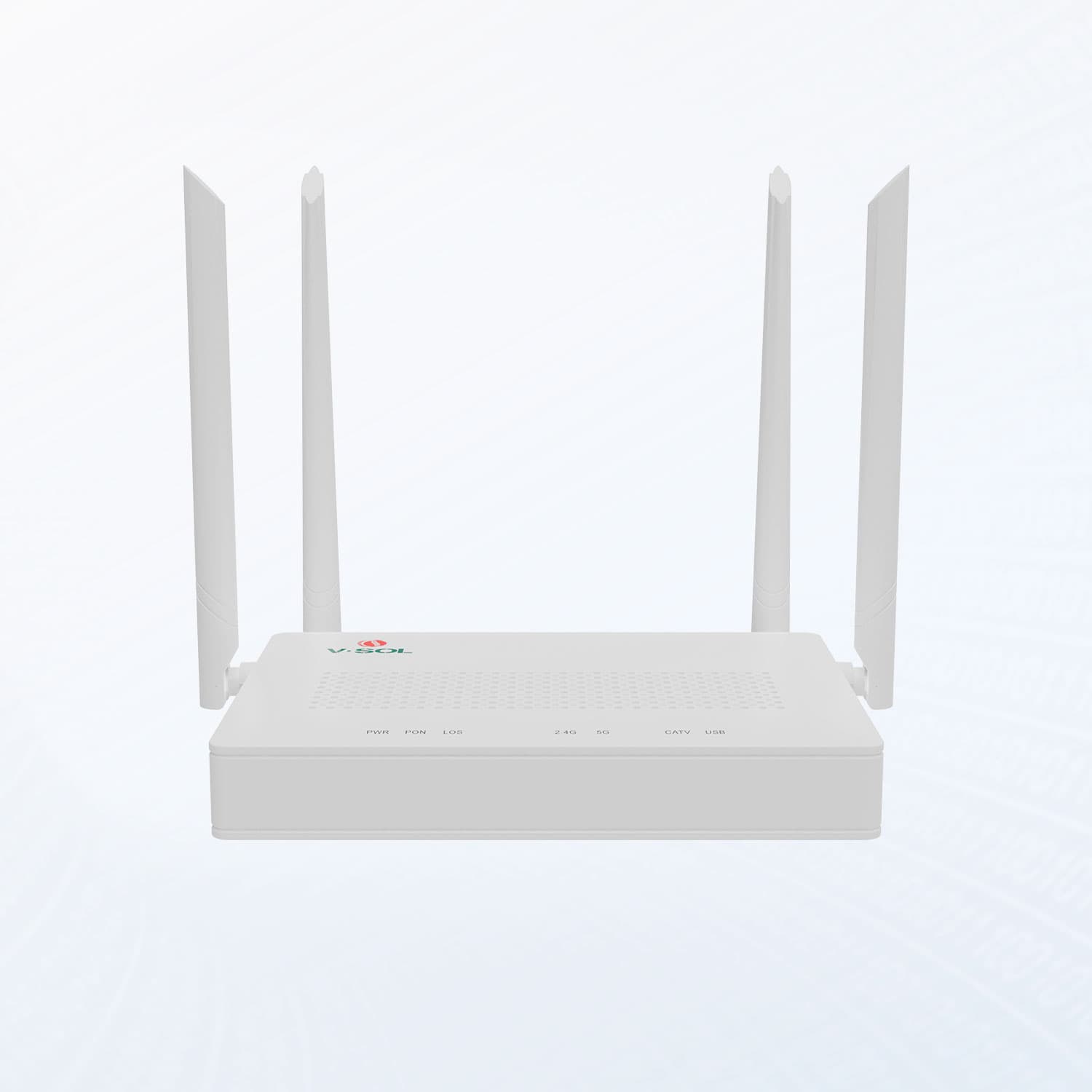

V2804ACT — 1GE(WAN/LAN1)+3GE(LAN)+CATV+USB3.0+Wi-Fi 5 ONU

Descripción

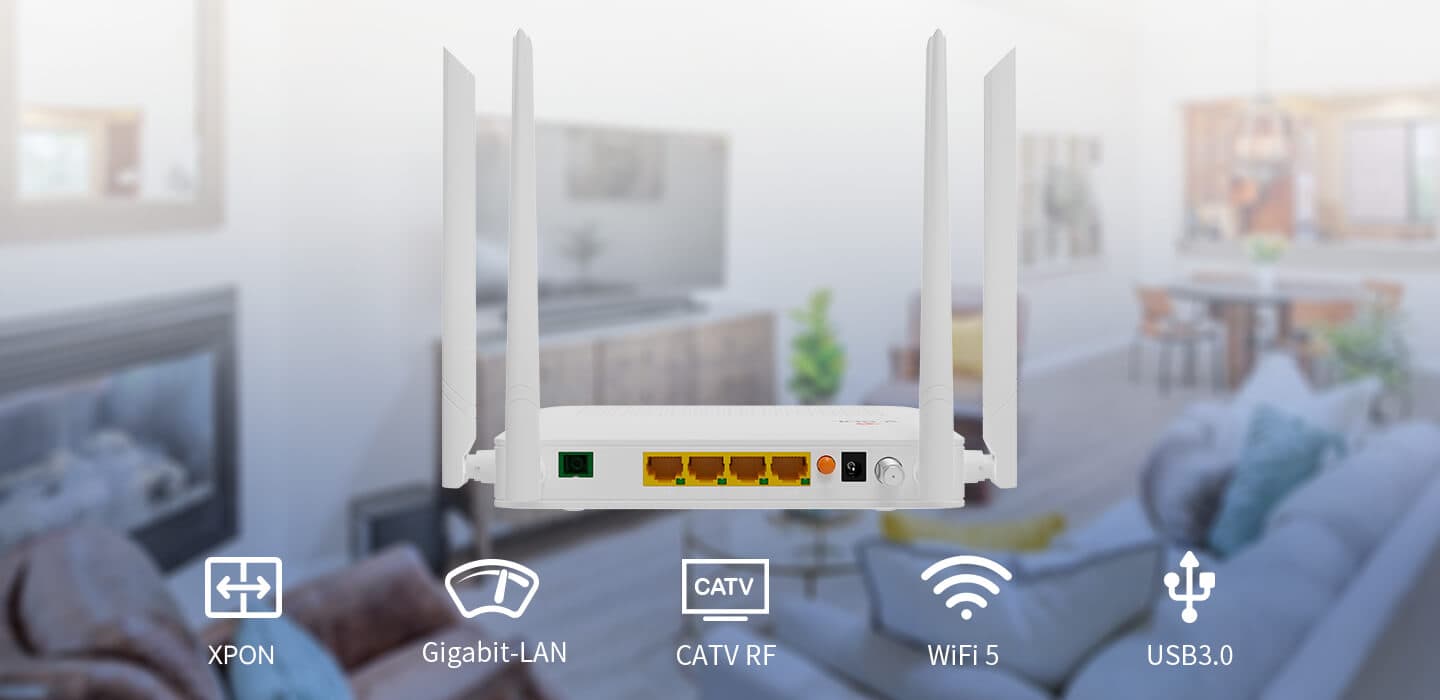

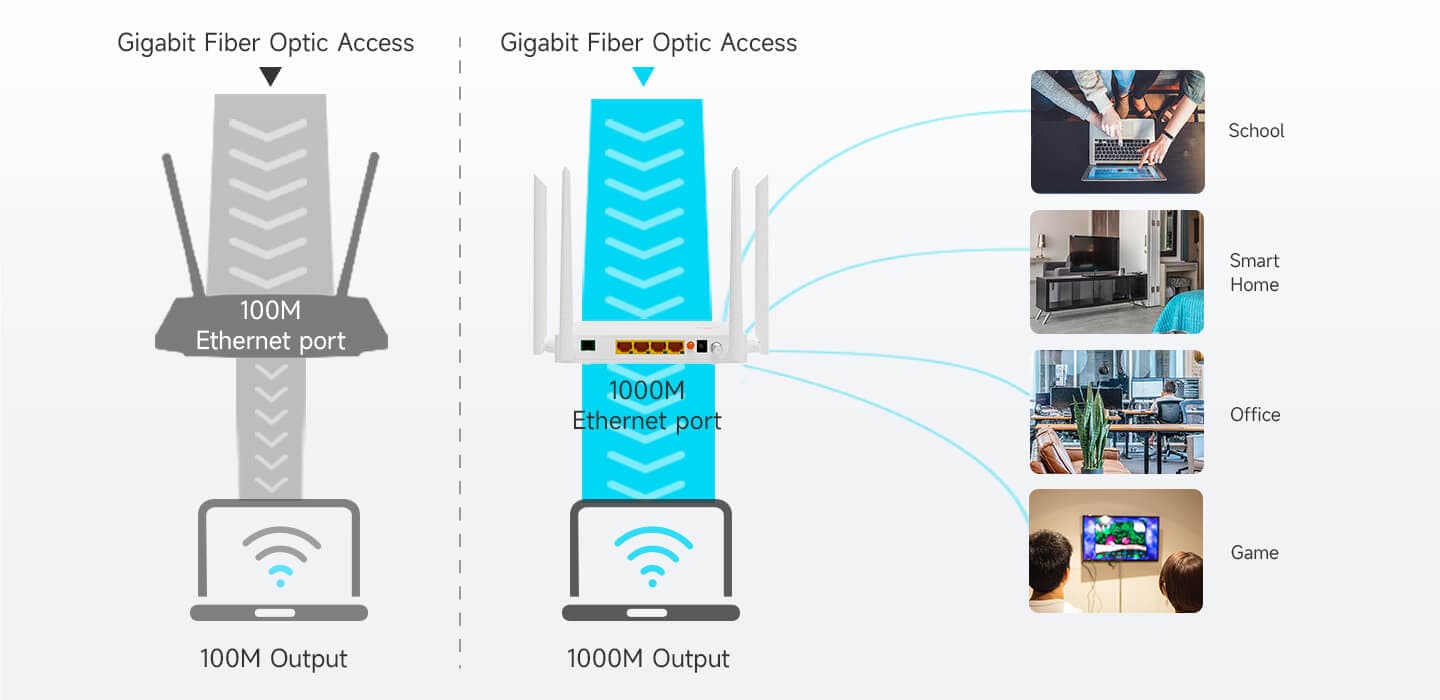

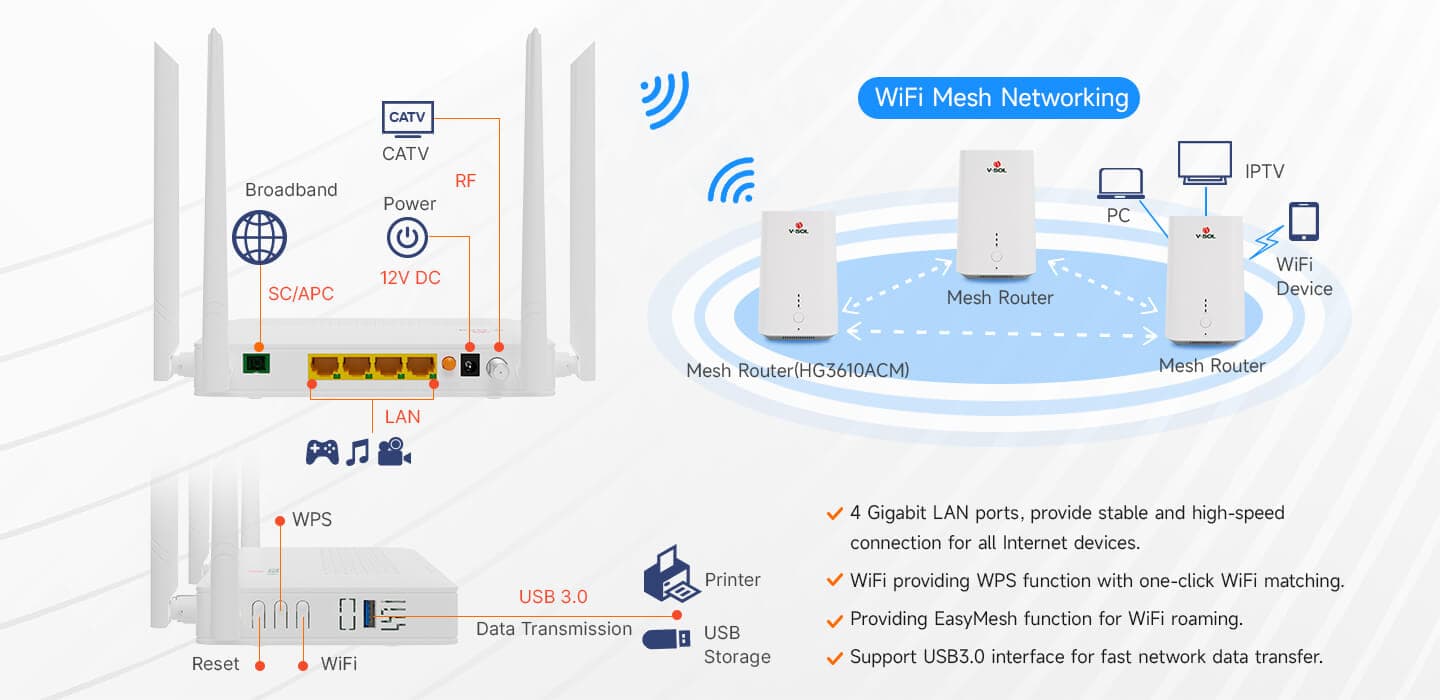

XPON Gigabit Fiber CATV ONT XPON | Gigabit-LAN | CATV RF | USB3.0 Mejor opción para casa/hotel XPON+1GE(WAN/LAN1)+3GE(LAN)+Wi-Fi 5+USB 3.0+CATV Interfaz enriquecida, Experiencia de datos Gigabit Compatible con IPv6 y tecnología MU-MIMO Despídete del retardo de la red, multijugador online sin lag Interfaces Gigabit duales AC1200 para aplicaciones de acceso de banda ancha Gigabit CATV con AGC Mando a distancia CATV On/Off ○ Parámetros de hardware Dimensión 178mm×120mm×30mm(L×W×H) Peso neto 420g Estado de funcionamiento Temperatura de funcionamiento: -10°C ~ +55°C Humedad de funcionamiento: 5% ~ 95% （ sin condensación ） Condiciones de almacenamiento Temperatura de almacenamiento: -40 ~ +70°C Humedad de almacenamiento: 5 ~ 95% (sin condensar) Adaptador de corriente CC 12V/1A Alimentación 12W Interfaz 1GE(WAN/LAN1)+3GE(LAN)+CATV+USB3.0+Wi-Fi 5 Indicadores LED 11 Para Estado de POWER 、 LOS 、 PON 、 LAN1 ～ 4 、 2.4G 、 5.0G 、 USB 、 CATV USB 1 x USB3.0 ○ Parámetro de interfaz Interfaz PON l 1 puerto G/EPON (EPON PX20+ y GPON Clase B+) l Sensibilidad de recepción: ≤ -28dBm l Potencia óptica de transmisión: 0 ～ +4dBm l Distancia de transmisión: 20 km Longitud de onda Tx 1310nm,Rx 1490nm Interfaz óptica Conector SC/APC Interfaz LAN 4 interfaces Ethernet 10/100/1000 Mbps autoadaptables, completa/media, conector RJ45 Interfaz USB USB 3.0, velocidad de transmisión: 4,8 Gbps Interfaz WLAN l Compatible con IEEE802.11b/g/n/ac l 2,4GHz Frecuencia de funcionamiento: 2,400-2,483GHz (Wi-Fi4) l 5,0GHz Frecuencia de funcionamiento: 5,150-5,825GHz (Wi-Fi 5 onda 2) l Wi-Fi: 2*2 MIMO, antena de 5dBi, velocidad de hasta 1,167Gbps, SSID múltiple l Potencia de transmisión: 11n–22dBm/11ac–24dBm Interfaz CATV l Longitud de onda de recepción óptica: 1550±10 nm l Rango de entrada óptica: +2 ～ -18dBm l Pérdida óptica por reflexión: ≥40dB l Gama de frecuencias RF: 47 ～ 1000MHz l Impedancia de salida RF: 75Ω l Nivel de salida RF y rango AGC: ≥81±2dBuv@+1 ～ -10dBm ≥79±2dBuv@ 0 ～ -11dBm ≥77±2dBuv@-1 ～ -12dBm ≥75±2dBuv@-2 ～ -13dBm ≥73±2dBuv@-3 ～ -14dBm ≥71±2dBuv@-4 ～ -15dBm l MER: ≥32dB(-14dBm entrada óptica) ○ Datos de función Gestión l OAM/OMCI,Telnet,WEB,TR069 l Admite la gestión completa de las funciones de la HGU por parte de la OLT VSOL Modo Soporta modo puente, router y mixto puente/router Funciones del servicio de datos l Conmutación sin bloqueo a máxima velocidad l 2K tabla de direcciones MAC l 64 rango completo VLAN ID l Compatible con VLAN QinQ, VLAN 1:1, reutilización de VLAN, VLAN troncal, etc . l Supervisión de puertos integrada, duplicación de puertos, limitación de velocidad de puertos, SLA de puertos, etc . l Soporta la detección automática de la polaridad de los puertos Ethernet (AUTO MDIX) l QoS IEEE802.1p integrada con colas de prioridad de cuatro niveles l Soporta IGMP v1/v2/v3 snooping/proxy y MLD v1/v2 snooping/proxy Inalámbrico l 802.11b/g/n/ac integrado l Soporta un máximo de 128 usuarios l Autenticación: WEP/WAP-PSK(TKIP)/WAP2-PSK(AES) l Tipo de modulación: DSSS 、 CCK y OFDM l Esquema de codificación: BPSK 、 QPSK 、 16QAM y 64QAM Seguridad l Soporte NAT, cortafuegos l Soporte de doble pila IPv4/IPv6 l Compatibilidad con el protocolo SIP Otras funciones l Función integrada de configuración y mantenimiento remotos OAM/OMCI l Admite funciones VLAN QinQ enriquecidas y funciones de multidifusión IGMP snooping

Especificaciones técnicas

Dimensión

178mm×120mm×30mm(L×W×H)

Peso neto

420g

Estado de funcionamiento

Temperatura de funcionamiento: -10°C ~ +55°C Humedad de funcionamiento: 5% ~ 95% （ sin condensación ）

Condiciones de almacenamiento

Temperatura de almacenamiento: -40 ~ +70°C Humedad de almacenamiento: 5 ~ 95% (sin condensar)

Adaptador de corriente

CC 12V/1A

Alimentación

12W

Interfaz

1GE(WAN/LAN1)+3GE(LAN)+CATV+USB3.0+Wi-Fi 5

Indicadores LED

11 Para Estado de POWER 、 LOS 、 PON 、 LAN1 ～ 4 、 2.4G 、 5.0G 、 USB 、 CATV

USB

1 x USB3.0

Interfaz PON

l 1 puerto G/EPON (EPON PX20+ y GPON Clase B+) l Sensibilidad de recepción: ≤ -28dBm l Potencia óptica de transmisión: 0 ～ +4dBm l Distancia de transmisión: 20 km

Longitud de onda

Tx 1310nm,Rx 1490nm

Interfaz óptica

Conector SC/APC

Interfaz LAN

4 interfaces Ethernet 10/100/1000 Mbps autoadaptables, completa/media, conector RJ45

Interfaz USB

USB 3.0, velocidad de transmisión: 4,8 Gbps

Interfaz WLAN

l Compatible con IEEE802.11b/g/n/ac l 2,4GHz Frecuencia de funcionamiento: 2,400-2,483GHz (Wi-Fi4) l 5,0GHz Frecuencia de funcionamiento: 5,150-5,825GHz (Wi-Fi 5 onda 2) l Wi-Fi: 2*2 MIMO, antena de 5dBi, velocidad de hasta 1,167Gbps, SSID múltiple l Potencia de transmisión: 11n–22dBm/11ac–24dBm

Interfaz CATV

l Longitud de onda de recepción óptica: 1550±10 nm l Rango de entrada óptica: +2 ～ -18dBm l Pérdida óptica por reflexión: ≥40dB l Gama de frecuencias RF: 47 ～ 1000MHz l Impedancia de salida RF: 75Ω l Nivel de salida RF y rango AGC: ≥81±2dBuv@+1 ～ -10dBm ≥79±2dBuv@ 0 ～ -11dBm ≥77±2dBuv@-1 ～ -12dBm ≥75±2dBuv@-2 ～ -13dBm ≥73±2dBuv@-3 ～ -14dBm ≥71±2dBuv@-4 ～ -15dBm l MER: ≥32dB(-14dBm entrada óptica)

Gestión

l OAM/OMCI,Telnet,WEB,TR069 l Admite la gestión completa de las funciones de la HGU por parte de la OLT VSOL

Modo

Soporta modo puente, router y mixto puente/router

Funciones del servicio de datos

l Conmutación sin bloqueo a máxima velocidad l 2K tabla de direcciones MAC l 64 rango completo VLAN ID l Compatible con VLAN QinQ, VLAN 1:1, reutilización de VLAN, VLAN troncal, etc . l Supervisión de puertos integrada, duplicación de puertos, limitación de velocidad de puertos, SLA de puertos, etc . l Soporta la detección automática de la polaridad de los puertos Ethernet (AUTO MDIX) l QoS IEEE802.1p integrada con colas de prioridad de cuatro niveles l Soporta IGMP v1/v2/v3 snooping/proxy y MLD v1/v2 snooping/proxy

Inalámbrico

l 802.11b/g/n/ac integrado l Soporta un máximo de 128 usuarios l Autenticación: WEP/WAP-PSK(TKIP)/WAP2-PSK(AES) l Tipo de modulación: DSSS 、 CCK y OFDM l Esquema de codificación: BPSK 、 QPSK 、 16QAM y 64QAM

Seguridad

l Soporte NAT, cortafuegos l Soporte de doble pila IPv4/IPv6 l Compatibilidad con el protocolo SIP

Otras funciones

l Función integrada de configuración y mantenimiento remotos OAM/OMCI l Admite funciones VLAN QinQ enriquecidas y funciones de multidifusión IGMP snooping
