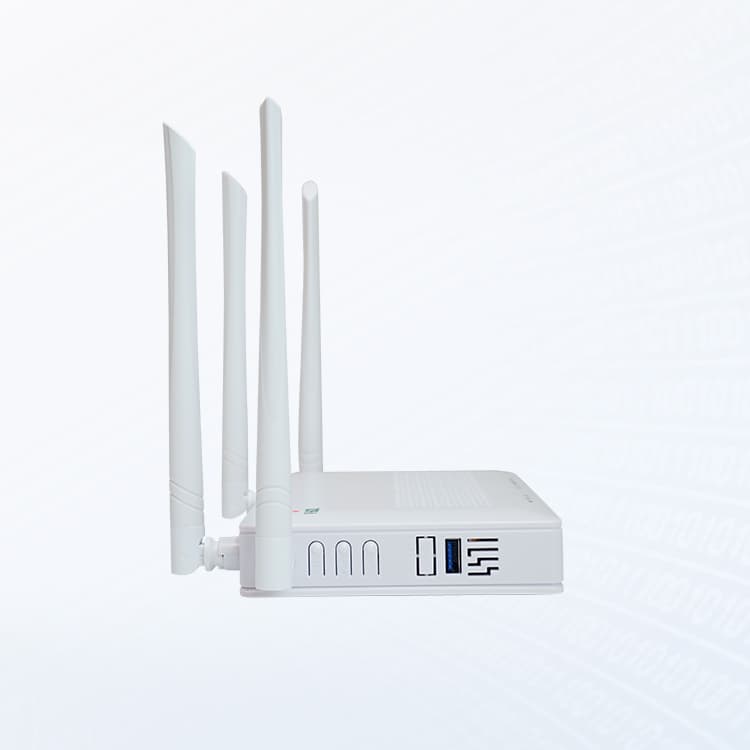

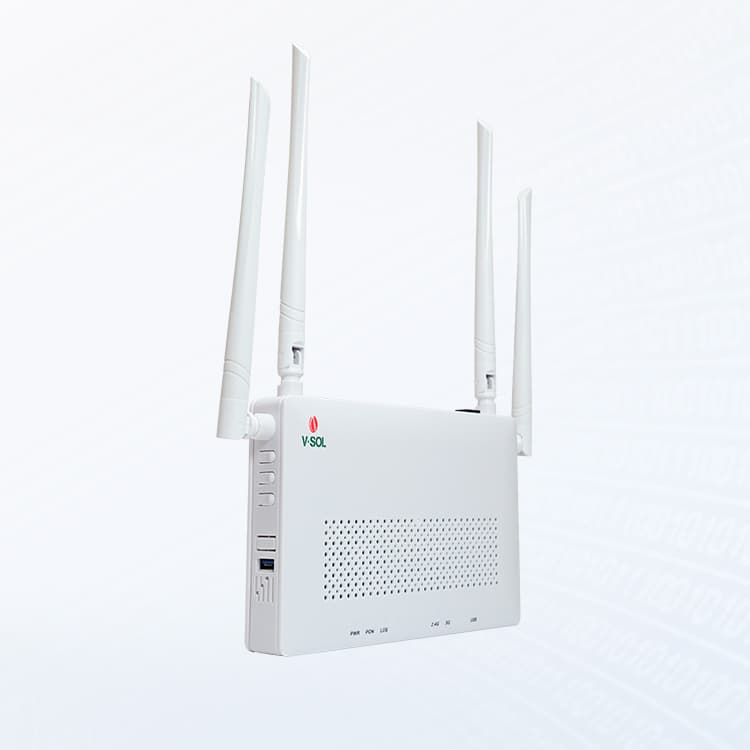

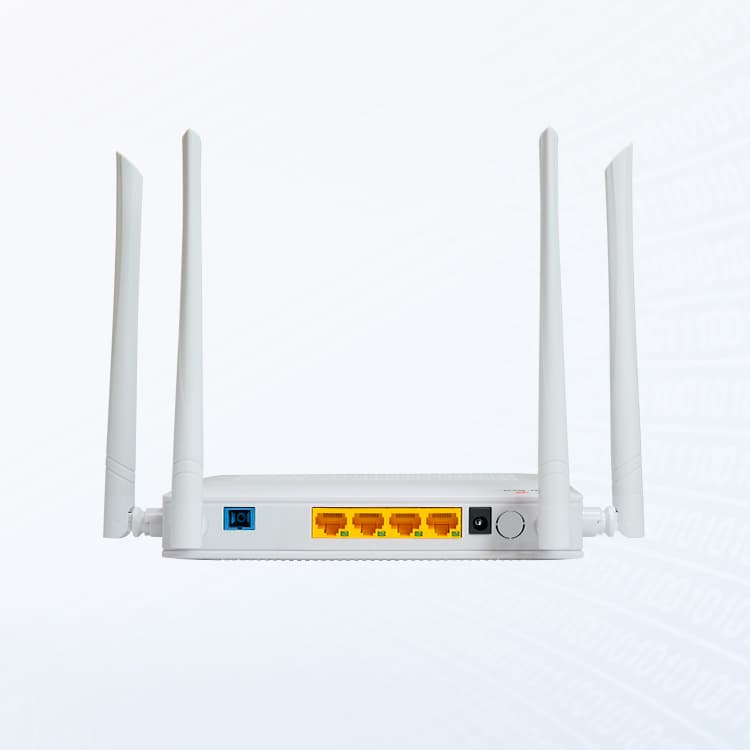

V2804AC — 1GE(WAN/LAN1)+3GE(LAN)+USB3.0+Wi-Fi 5 ONT

Descripción

Product introduct V2804AC (1GE(WAN/LAN1)+3GE(LAN)+Wi-Fi 5+USB3.0 XPON ONT) está diseñada para satisfacer los requisitos de los servicios FTTH y triple play de los operadores de redes fijas. La ONT se basa en soluciones de chip de alto rendimiento, admite la tecnología de modo dual XPON (EPON y GPON) y también admite la tecnología Wi-Fi IEEE802.11b/g/n/ac y otras funciones de Capa 2/Capa 3, proporcionando servicio de datos para aplicaciones FTTH de nivel operador. Además, la ONT también soporta el protocolo OAM/OMCI, y podemos configurar o gestionar varios servicios de la ONT en la OLT VSOL. La ONT tiene una alta fiabilidad y es fácil de gestionar y mantener. Tiene garantías de calidad de servicio para diferentes servicios. Cumple la norma CTC2.1/3.0 de China Telecom y normas técnicas internacionales como IEEE802.3ah, ITU-T G.984, etc. Technical parameters Parámetros de hardware Dimensión 178mm×120mm×30mm(L×W×H) Peso neto 420g Estado de funcionamiento Temperatura de funcionamiento: -10°C~+55°C Humedad de funcionamiento:5%~95% (sin condensación) Condiciones de almacenamiento Temperatura de almacenamiento: -40~+70°C Humedad de almacenamiento: 5~95% (sin condensación) Adaptador de corriente CC 12V/1A Alimentación 12W Interfaz 1GE(WAN/LAN1)+3GE(LAN)+USB3.0+Wi-Fi 5 Indicadores LED PWR 、 LOS 、 PON 、 2.4G 、 5.0G 、 USB Parámetro de interfaz Interfaz PON 1 puerto XPON (EPON PX20+ y GPON Clase B+) SC monomodo, conector SC/UPC Potencia óptica TX: 0 ～ +4dBm Sensibilidad RX: -27dBm Potencia óptica de sobrecarga: -3dBm(EPON) o -8dBm(GPON) Distancia de transmisión: 20 km Longitud de onda de transmisión: 1310 nm Longitud de onda RX: 1490 nm Interfaz de usuario 4*GE,Autonegociación,Puertos RJ45 1*USB3.0 Interfaz WIFI Compatible con IEEE802.11b/g/n/ac Wi-Fi: 2,4 GHz 2×2, 5,8 GHz 2×2, antena de 5 dBi, velocidad de hasta 1,167 Gbps, SSID múltiple Potencia de transmisión: 2,4 GHz: 23 dBm; 5 GHz: 24 dBm Potencia de recepción: 2,4GHz: HT40-MCS7 -72dBm; 5GHz: VHT80 MCS9 <-62dBm Datos de función O&M OAM/OMCI,Telnet,WEB,TR069 Admite la gestión completa de las funciones de la HGU por parte de la OLT VSOL Modo Conectar Soporta puente, router y modo mixto puente/router QoS Soporte de 4 colas Soporta SP, WRR, 802.1P y DSCP Funciones del servicio de datos – Conmutación sin bloqueo a máxima velocidad – 2K tabla de direcciones MAC – 8 rango completo ID VLAN – Etiqueta VLAN, sin etiqueta, transparente, troncal, compatibilidad con el modo de traducción – Supervisión de puertos integrada, duplicación de puertos, limitación de velocidad de puertos, SLA de puertos, etc. – Soporta la detección automática de la polaridad de los puertos Ethernet (AUTO MDIX) – Soporta IGMP v1/v2/v3 snooping/proxy y MLD v1/v2 snooping/proxy Inalámbrico 802.11b/g/n/ac integrado – Autenticación:WEP/WAP-PSK(TKIP)/ WAP2-PSK(AES) – Tipo de modulación: DSSS, CCK y OFDM – Esquema de codificación:BPSK,QPSK,16QAM y 64QAM Easymesh L3 Doble pila IPv4, IPv6 e IPv4/IPv6 DHCP/PPPOE/Estática Ruta estática, servidor DHCP NAT/DMZ/DDNS/Servidor virtual Seguridad Cortafuegos Filtro Mac basado en MAC o URL Soporte LCD

Especificaciones técnicas

Dimensión

178mm×120mm×30mm(L×W×H)

Peso neto

420g

Estado de funcionamiento

Temperatura de funcionamiento: -10°C~+55°C Humedad de funcionamiento:5%~95% (sin condensación)

Condiciones de almacenamiento

Temperatura de almacenamiento: -40~+70°C Humedad de almacenamiento: 5~95% (sin condensación)

Adaptador de corriente

CC 12V/1A

Alimentación

12W

Interfaz

1GE(WAN/LAN1)+3GE(LAN)+USB3.0+Wi-Fi 5

Indicadores LED

PWR 、 LOS 、 PON 、 2.4G 、 5.0G 、 USB

Interfaz PON

1 puerto XPON (EPON PX20+ y GPON Clase B+) SC monomodo, conector SC/UPC Potencia óptica TX: 0 ～ +4dBm Sensibilidad RX: -27dBm Potencia óptica de sobrecarga: -3dBm(EPON) o -8dBm(GPON) Distancia de transmisión: 20 km Longitud de onda de transmisión: 1310 nm Longitud de onda RX: 1490 nm

Interfaz de usuario

4*GE,Autonegociación,Puertos RJ45 1*USB3.0

Interfaz WIFI

Compatible con IEEE802.11b/g/n/ac Wi-Fi: 2,4 GHz 2×2, 5,8 GHz 2×2, antena de 5 dBi, velocidad de hasta 1,167 Gbps, SSID múltiple Potencia de transmisión: 2,4 GHz: 23 dBm; 5 GHz: 24 dBm Potencia de recepción: 2,4GHz: HT40-MCS7 -72dBm; 5GHz: VHT80 MCS9 <-62dBm

O&M

OAM/OMCI,Telnet,WEB,TR069 Admite la gestión completa de las funciones de la HGU por parte de la OLT VSOL

Modo Conectar

Soporta puente, router y modo mixto puente/router

QoS

Soporte de 4 colas Soporta SP, WRR, 802.1P y DSCP

Funciones del servicio de datos

– Conmutación sin bloqueo a máxima velocidad – 2K tabla de direcciones MAC – 8 rango completo ID VLAN – Etiqueta VLAN, sin etiqueta, transparente, troncal, compatibilidad con el modo de traducción – Supervisión de puertos integrada, duplicación de puertos, limitación de velocidad de puertos, SLA de puertos, etc. – Soporta la detección automática de la polaridad de los puertos Ethernet (AUTO MDIX) – Soporta IGMP v1/v2/v3 snooping/proxy y MLD v1/v2 snooping/proxy

Inalámbrico

802.11b/g/n/ac integrado – Autenticación:WEP/WAP-PSK(TKIP)/ WAP2-PSK(AES) – Tipo de modulación: DSSS, CCK y OFDM – Esquema de codificación:BPSK,QPSK,16QAM y 64QAM Easymesh

L3

Doble pila IPv4, IPv6 e IPv4/IPv6 DHCP/PPPOE/Estática Ruta estática, servidor DHCP NAT/DMZ/DDNS/Servidor virtual

Seguridad

Cortafuegos Filtro Mac basado en MAC o URL Soporte LCD
