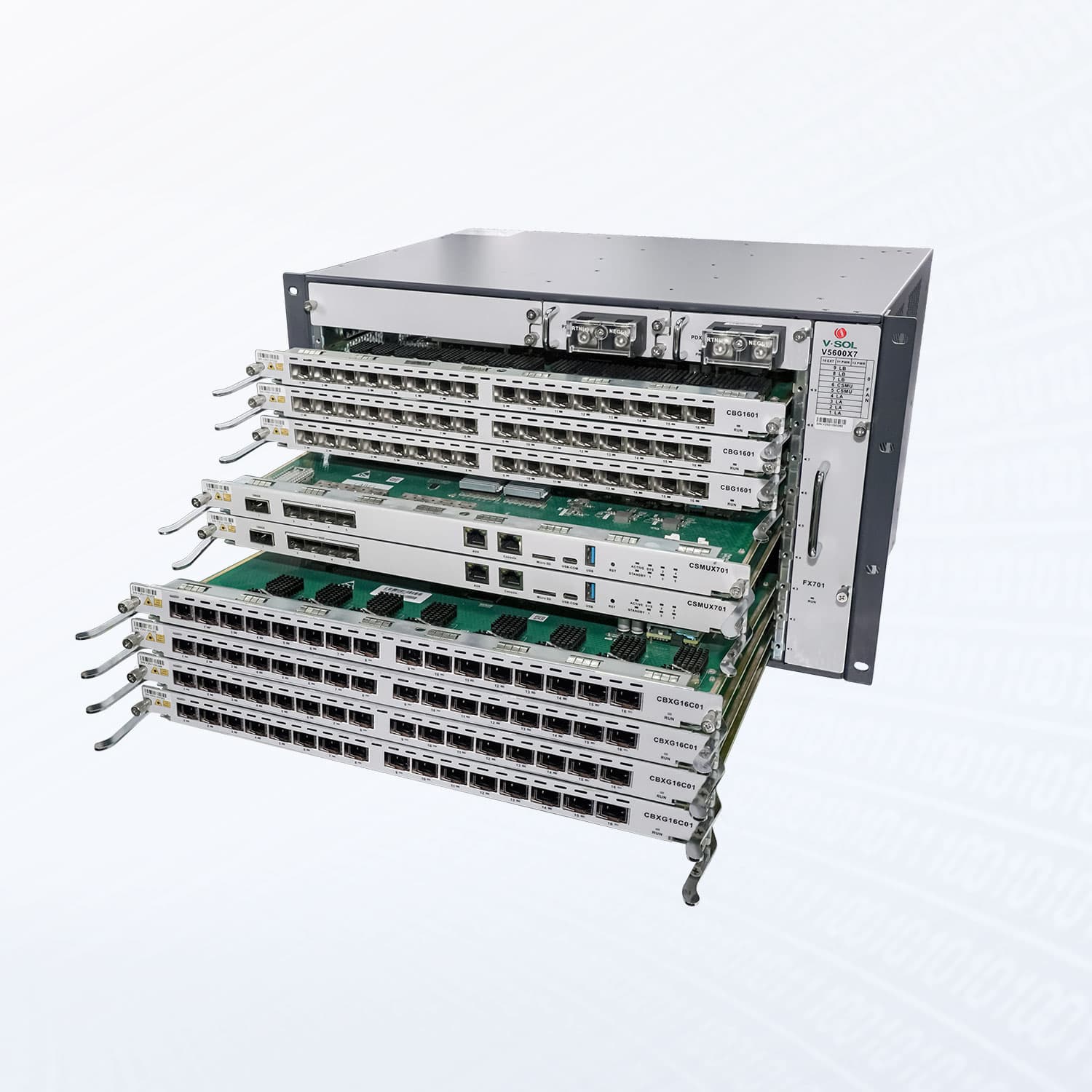

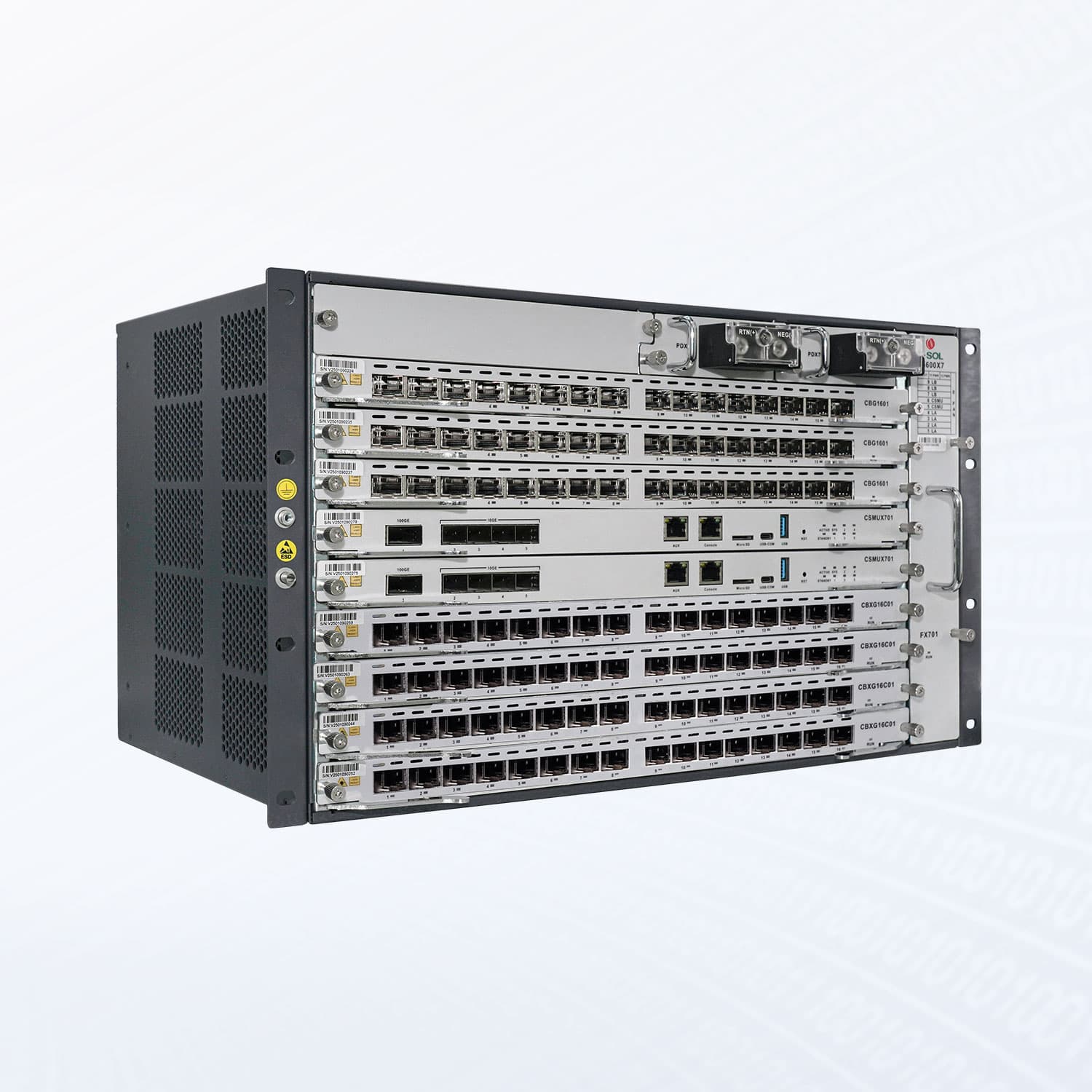

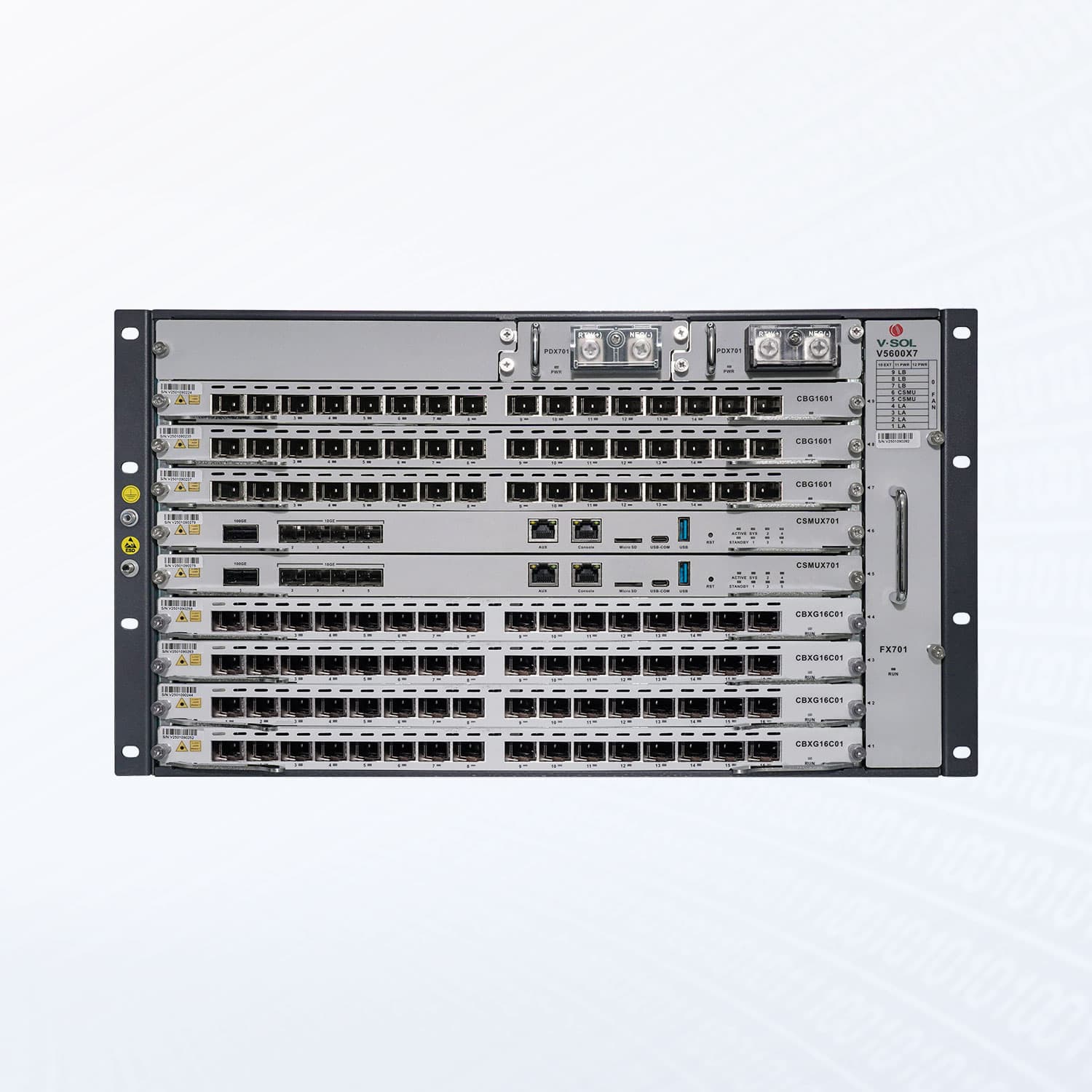

V5600X7 — Chasis combinado GPON/XGS-PON de 7 ranuras OLT

Descripción

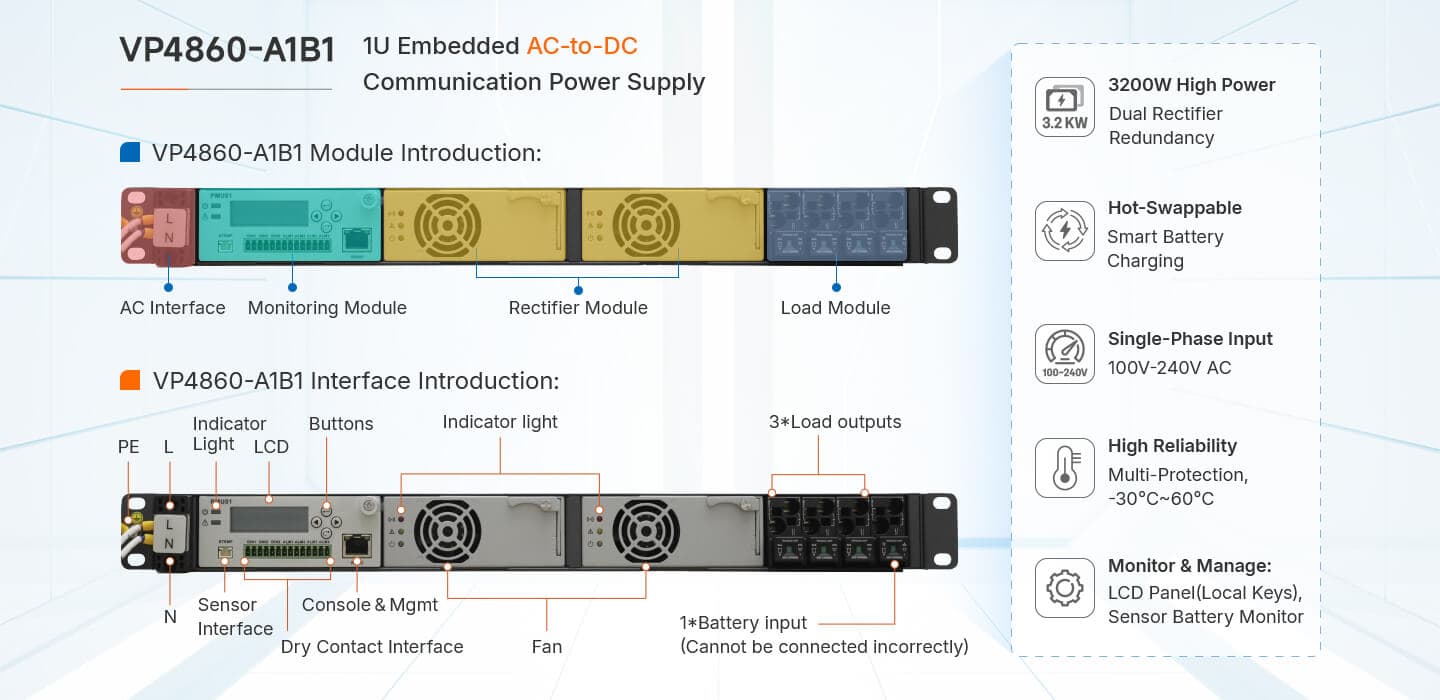

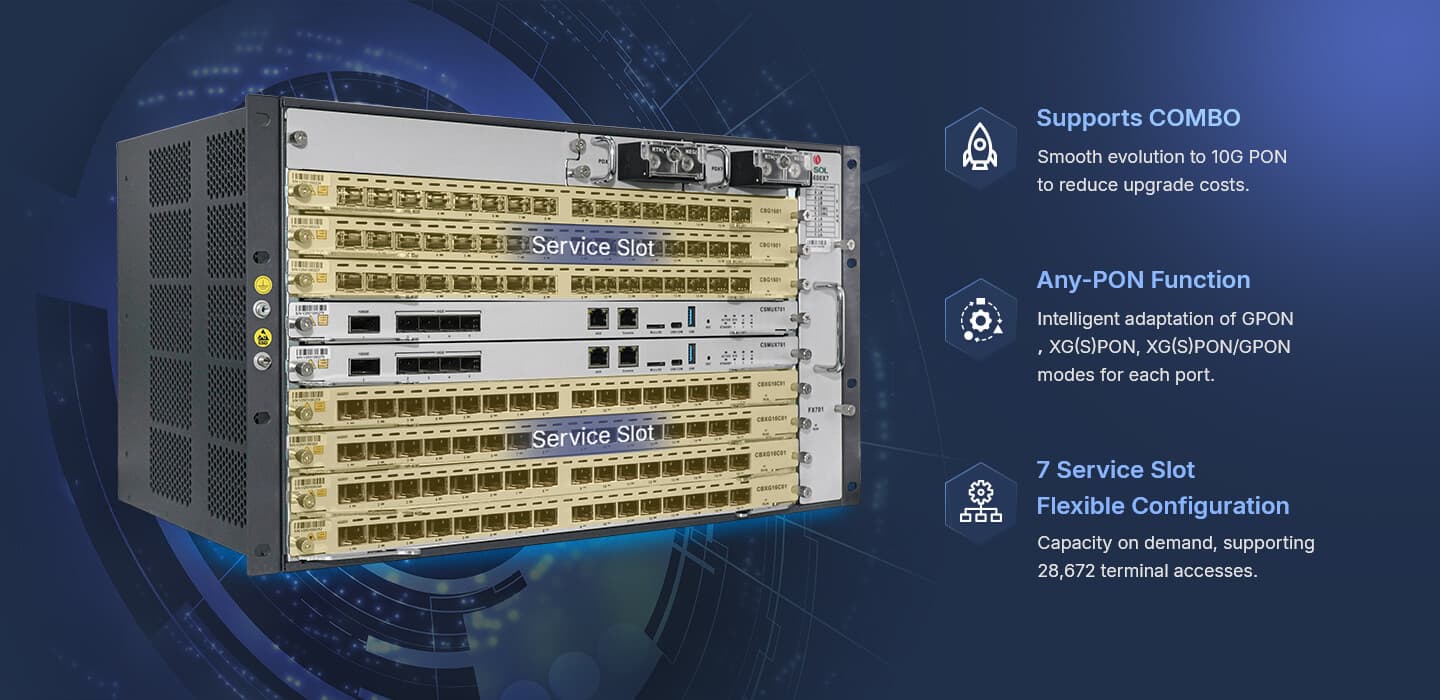

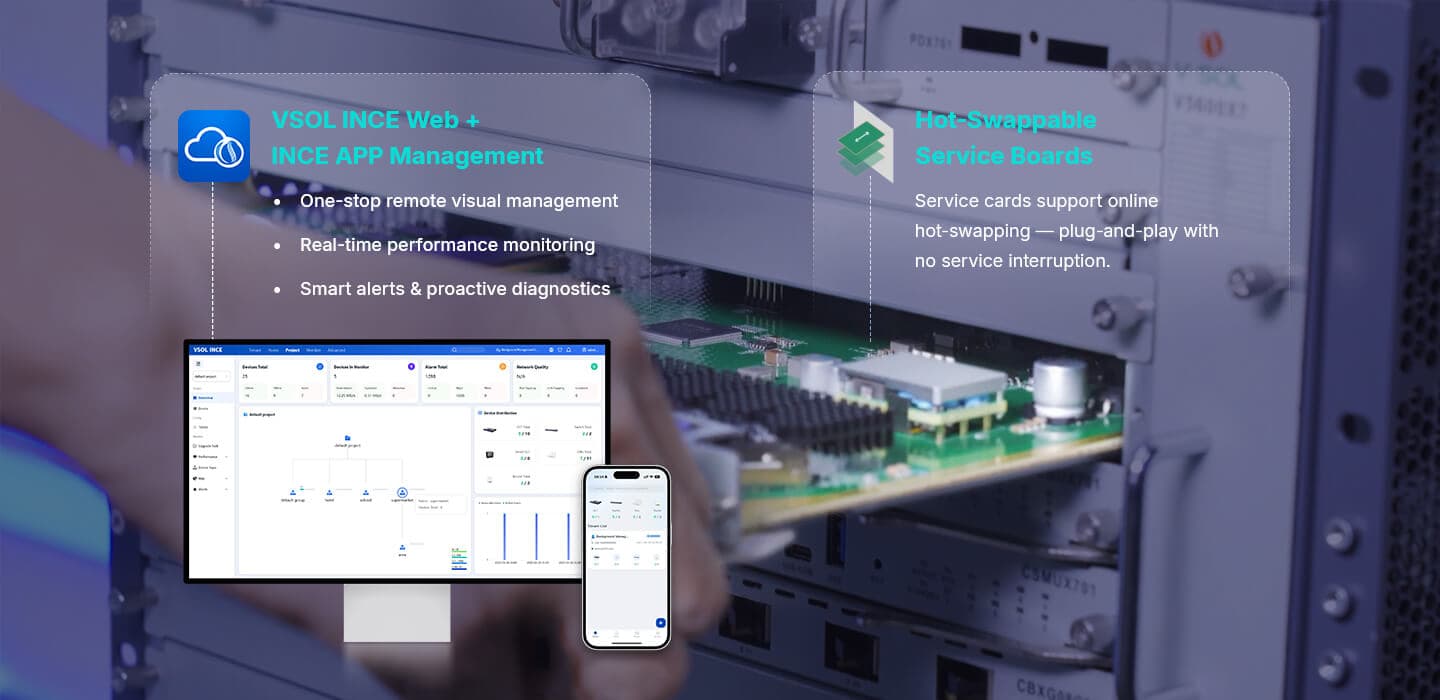

Adiós a las redes complejas La opción ideal para redes a gran escala Resumen de los productos más destacados Triplicar el rendimiento 1 dispositivo = 3 unidades tradicionales Diseño modular y redundante Operaciones ininterrumpidas 24/7 Fuente de Alimentación Externa CA a CC Adaptación Flexible, Alta Eficiencia Intercambiable en caliente & Gestionado en la nube Eficiencia inteligente y sin esfuerzo Una solución para múltiples escenarios FTTx Categoría V5600X7 Chasis Rack Estándar 19 Pulgadas Dimensiones (L×A×A) 442×299×266.7mm (sin orejas de montaje) Peso Con todas las tarjetas 22.3kg Solo chasis 8.7kg Temperatura de Trabajo -20°C ~ +55°C Humedad de Trabajo 5% ~ 95% (sin condensación) Temperatura de Almacenamiento -40 ~ +70°C Humedad de Almacenamiento 5% ~ 95% (sin condensación) Fuente de Alimentación CC -48V Ancho de Banda del Plano de Fondo (Gbps) 3920 Consumo Total de Energía Consumo típico 183W Consumo máximo 872W Tarjeta CSMU: CSMUX701 Puerto de Enlace Ascendente Cantidad (QTY) 5 SFP(GE)/SFP+(10GE) 4 QSFP28(40GE/50GE/100GE) 1 Puertos de Gestión 1×AUX (puerto out-band 10/100/1000BASE-T), 1×puerto CONSOLE, 1×puerto MicroSD, 1×USB-COM, 1×USB 3.0 Consumo de Energía 95W (valor típico), 113W (máximo) Posición de Ranura Ranura 5-6 Tarjeta de Servicio: CBG1601 Puerto GPON Cantidad (QTY) 16 Interfaz Física Ranuras SFP Tipo de Conector Clase C+++/C++++ Especificación del Puerto PON (módulo Clase C++++) Distancia de Transmisión 20KM Velocidad del Puerto PON Subida: 1.244Gbps, Bajada: 2.488Gbps Longitud de Onda Subida: 1310nm, Bajada: 1490nm Conector SC/UPC Potencia TX +9 ~ +13dBm Sensibilidad Rx ≤ -33dBm Potencia Óptica de Saturación -8dBm Consumo de Energía 30W (valor típico), 36W (máximo) Posición de Ranura Ranura 1-4, Ranura 7-9 Tarjeta de Servicio: CBXG08C01/CBXG16C01 Puerto Combo GPON&XG(S)-PON Cantidad (QTY) 8/16 Interfaz Física Ranuras SFP+ Tipo de Conector N2_C+ Especificación del Puerto Combo GPON&XG(S)-PON (módulo N2_C+) Distancia de Transmisión 20KM Velocidad del Puerto XG(S)-PON GPON: Subida 1.244Gbps, Bajada 2.488Gbps XG-PON: Subida 2.488Gbps, Bajada 9.953Gbps XGS-PON: Subida 9.953Gbps, Bajada 9.953Gbps Longitud de Onda GPON: Subida 1310nm, Bajada 1490nm XG(S)-PON: Subida 1270nm, Bajada 1577nm Conector SC/UPC Potencia TX GPON: +3dBm ~ +7dBm, XG(S)PON: +4dBm ~ +7dBm Sensibilidad Rx XGS-PON: -28dBm, XG-PON: -29.5dBm, GPON: -32dBm Potencia Óptica de Saturación XGS-PON: -7dBm, XG-PON: -9dBm, GPON: -12dBm Consumo de Energía CBXG08C01 41W (valor típico), 48W (máximo) CBXG16C01 76W (valor típico), 84W (máximo) Posición de Ranura Ranura 1-4, Ranura 7-9

Especificaciones técnicas

Categoría

V5600X7

Chasis

Rack | Estándar 19 Pulgadas

Dimensiones (L×A×A)

442×299×266.7mm (sin orejas de montaje)

Peso

Con todas las tarjetas | 22.3kg

Solo chasis

8.7kg

Temperatura de Trabajo

-20°C ~ +55°C

Humedad de Trabajo

5% ~ 95% (sin condensación)

Temperatura de Almacenamiento

-40 ~ +70°C

Humedad de Almacenamiento

5% ~ 95% (sin condensación)

Fuente de Alimentación

CC | -48V

Ancho de Banda del Plano de Fondo (Gbps)

3920

Consumo Total de Energía

Consumo típico | 183W

Consumo máximo

872W

Puerto de Enlace Ascendente

Cantidad (QTY) | 5

SFP(GE)/SFP+(10GE)

4

QSFP28(40GE/50GE/100GE)

1

Puertos de Gestión

1×AUX (puerto out-band 10/100/1000BASE-T), 1×puerto CONSOLE, 1×puerto MicroSD, 1×USB-COM, 1×USB 3.0

Consumo de Energía

95W (valor típico), 113W (máximo)

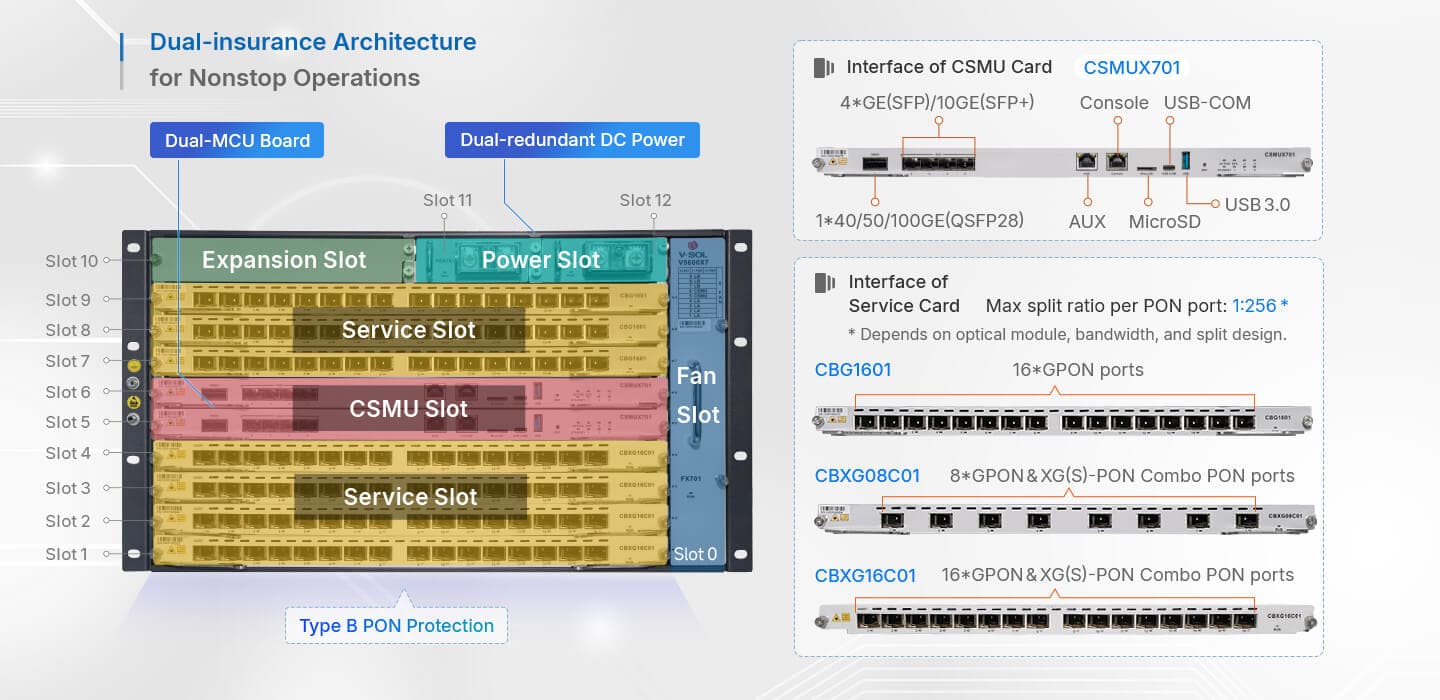

Posición de Ranura

Ranura 5-6

Puerto GPON

Cantidad (QTY) | 16

Interfaz Física

Ranuras SFP

Tipo de Conector

Clase C+++/C++++

Especificación del Puerto PON (módulo Clase C++++)

Distancia de Transmisión | 20KM

Velocidad del Puerto PON

Subida: 1.244Gbps, Bajada: 2.488Gbps

Longitud de Onda

Subida: 1310nm, Bajada: 1490nm

Conector

SC/UPC

Potencia TX

+9 ~ +13dBm

Sensibilidad Rx

≤ -33dBm

Potencia Óptica de Saturación

-8dBm

Consumo de Energía

30W (valor típico), 36W (máximo)

Posición de Ranura

Ranura 1-4, Ranura 7-9

Puerto Combo GPON&XG(S)-PON

Cantidad (QTY) | 8/16

Interfaz Física

Ranuras SFP+

Tipo de Conector

N2_C+

Especificación del Puerto Combo GPON&XG(S)-PON (módulo N2_C+)

Distancia de Transmisión | 20KM

Velocidad del Puerto XG(S)-PON

GPON: Subida 1.244Gbps, Bajada 2.488Gbps XG-PON: Subida 2.488Gbps, Bajada 9.953Gbps XGS-PON: Subida 9.953Gbps, Bajada 9.953Gbps

Longitud de Onda

GPON: Subida 1310nm, Bajada 1490nm XG(S)-PON: Subida 1270nm, Bajada 1577nm

Potencia TX

GPON: +3dBm ~ +7dBm, XG(S)PON: +4dBm ~ +7dBm

Sensibilidad Rx

XGS-PON: -28dBm, XG-PON: -29.5dBm, GPON: -32dBm

Potencia Óptica de Saturación

XGS-PON: -7dBm, XG-PON: -9dBm, GPON: -12dBm

Consumo de Energía

CBXG08C01 | 41W (valor típico), 48W (máximo)

CBXG16C01

76W (valor típico), 84W (máximo)
