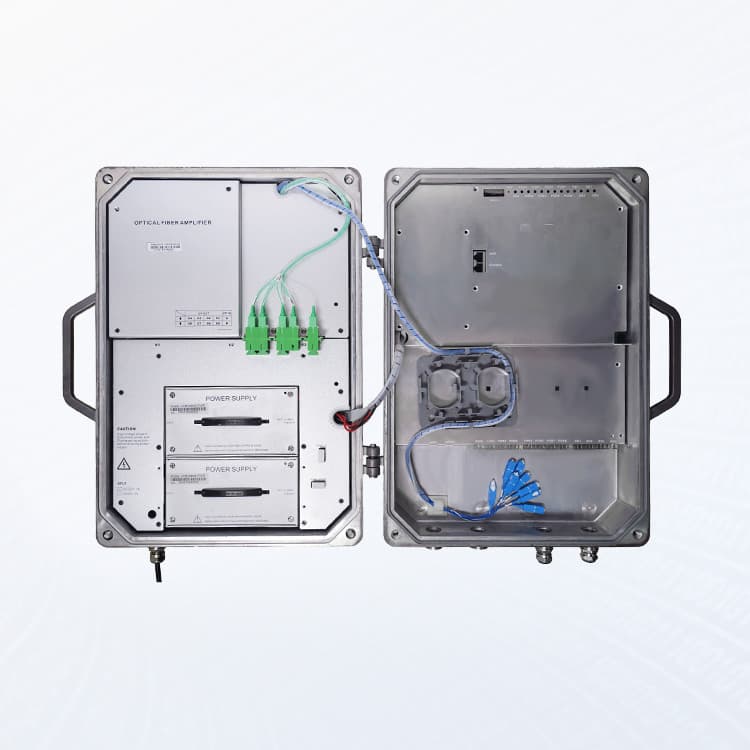

V1600G1WEO-B — Outdoor 8 Port GPON OLT with EDFA

Descripción

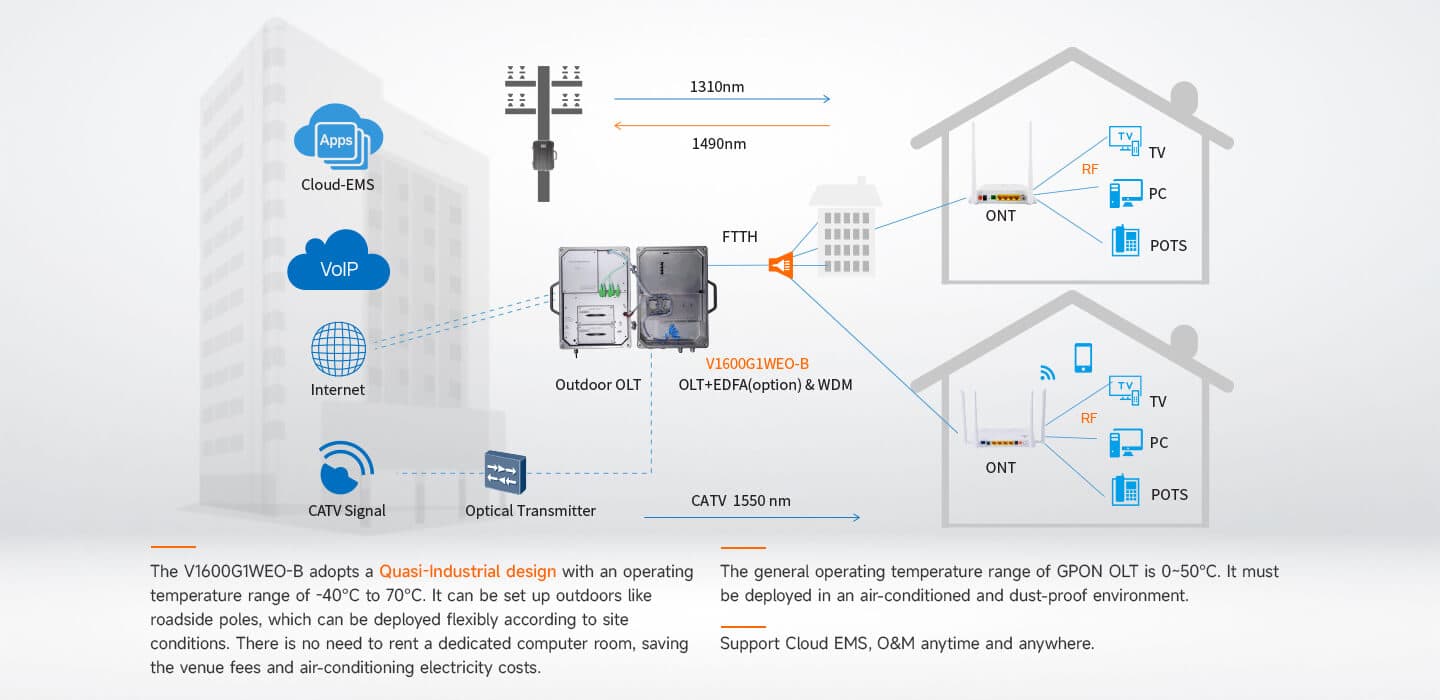

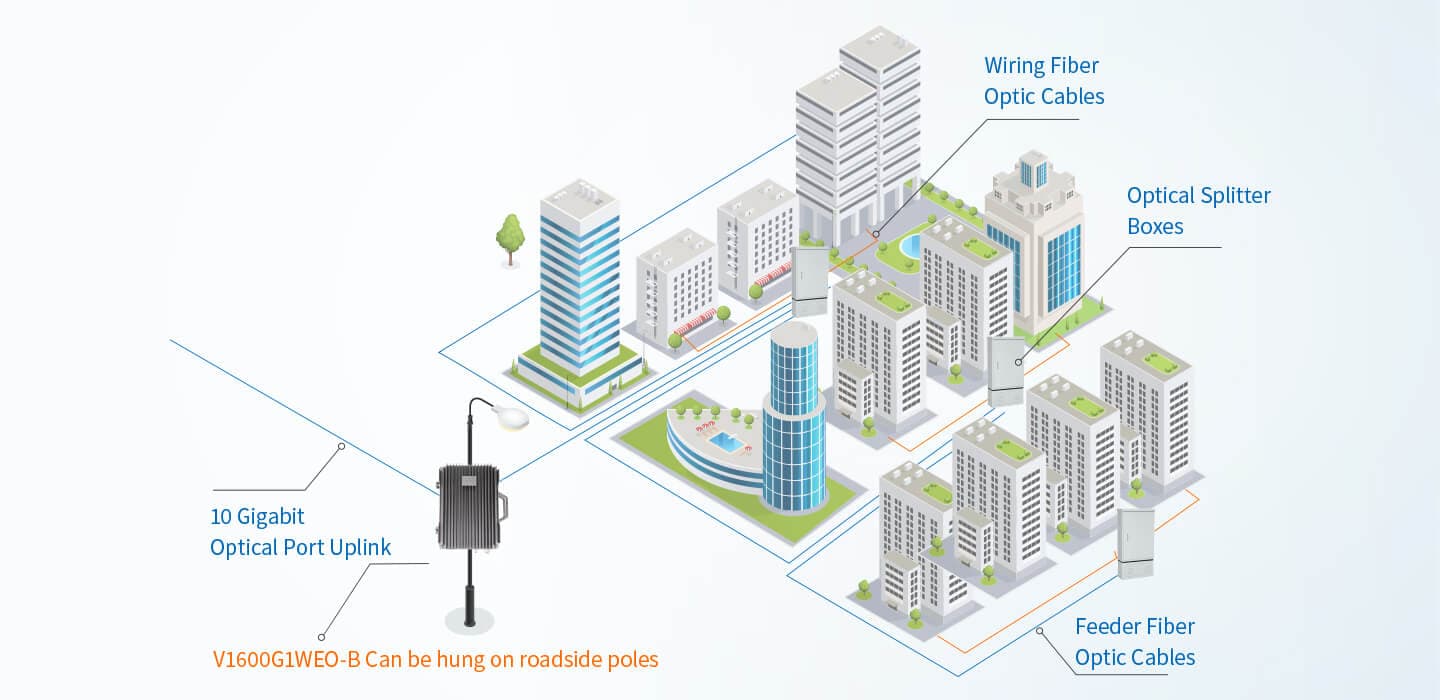

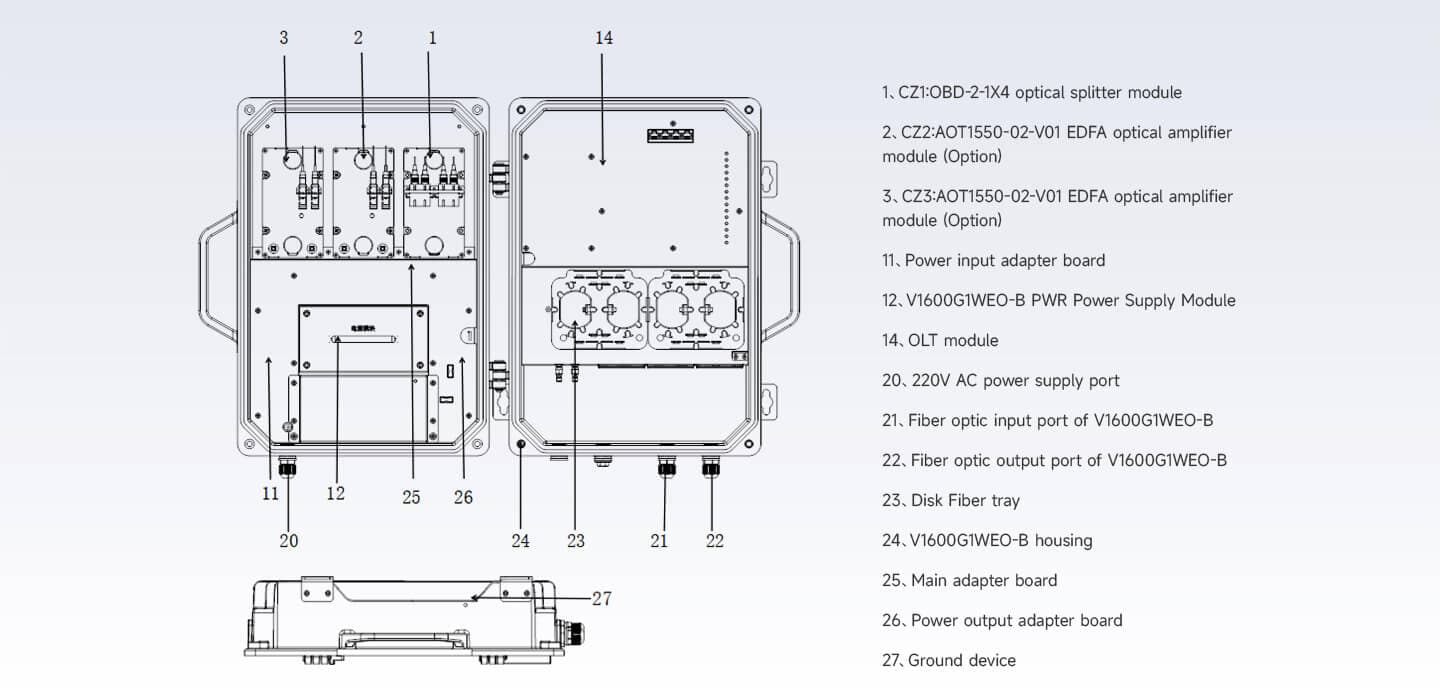

OLT GPON para exteriores V-SOL V1600G1WEO-B Trabajo a tiempo completo en el exterior, despliegue flexible V1600G1WEO-B = GPON OLT + EDFA(opción) Diagrama del programa de implantación de FTTH División óptica de primer nivel Despliegue centralizado de OLT de tipo salvaje (edificios de varios pisos) Visualización del módulo de productos Diagrama de interfaz de GPON OLT V1600G1WEO-B V1600G1WEO-B Chasis Tipo Caja metálica (exterior) GE/10GE Puerto de enlace ascendente CANT 4 SFP(GE) 2 SFP+(10GE) 2 Puerto GPON CANT 8 Interfaz física Ranuras SFP Relación de división máxima 1:128 Puertos de gestión 1*Puerto de banda de salida 10/100/1000 BASE-T, 1*Puerto CONSOLE Especificación de puertos PON (Módulo Class C+++) Distancia de transmisión 20 KM Velocidad del puerto GPON En sentido ascendente, 1,244 Gbps, Bajada 2,488 Gbps Longitud de onda TX 1490nm, RX 1310nm Conector SC/UPC Tipo de fibra 9/125μm SMF Nivel de módulo PON admitido Clase B+, C, C+, C++, C+++ Dimensiones (L*A*A) 450*384*180mm Longitud de onda de trabajo 1535nm-1565nm Potencia óptica de entrada -3dBm-+10dBm(Modo ACC) / -6dBm-+10dBm(Modo APC) Estabilidad de la potencia óptica de salida ≤ ±0,25 dB Cifra de ruido ≤ 5,0dB(@La potencia óptica de entrada es de +3dBm) Pérdida por reflexión de entrada/salida ≥ 45 dB Fuga de luz de la bomba de entrada/salida ≤-30dBm C/CTB ≥63dB La potencia óptica de entrada del EDFA (opcional) es de 3dBm, y se prueba el enlace óptico compuesto de transmisor y receptor ópticos. C/CSO ≥62dB C/N ≥50dB V1600G1WEO-PWR Rango de tensión de trabajo: 100~240 V CA, tensión nominal: 110 V CA/220 V CA; Soporta 24V DC de entrada; Módulo de alimentación de doble fuente. Peso 10 kg Consumo de energía ≤80W Temperatura de trabajo -40 ~ +70°C Temperatura de almacenamiento -40 ~ +85°C Humedad relativa 5~95% (sin acondicionamiento) Modo de gestión WEB/SNMP/Telnet/CLI/SSHv2

Especificaciones técnicas

Chasis

Tipo | Caja metálica (exterior)

GE/10GE Puerto de enlace ascendente

CANT | 4

SFP(GE)

2

SFP+(10GE)

2

Puerto GPON

CANT | 8

Interfaz física

Ranuras SFP

Relación de división máxima

1:128

Puertos de gestión

1*Puerto de banda de salida 10/100/1000 BASE-T, 1*Puerto CONSOLE

Especificación de puertos PON (Módulo Class C+++)

Distancia de transmisión | 20 KM

Velocidad del puerto GPON

En sentido ascendente, 1,244 Gbps, Bajada 2,488 Gbps

Longitud de onda

TX 1490nm, RX 1310nm

Conector

SC/UPC

Tipo de fibra

9/125μm SMF

Nivel de módulo PON admitido

Clase B+, C, C+, C++, C+++

Dimensiones (L*A*A)

450*384*180mm

Longitud de onda de trabajo

1535nm-1565nm

Potencia óptica de entrada

-3dBm-+10dBm(Modo ACC) / -6dBm-+10dBm(Modo APC)

Estabilidad de la potencia óptica de salida

≤ ±0,25 dB

Cifra de ruido

≤ 5,0dB(@La potencia óptica de entrada es de +3dBm)

Pérdida por reflexión de entrada/salida

≥ 45 dB

Fuga de luz de la bomba de entrada/salida

≤-30dBm

C/CTB

≥63dB | La potencia óptica de entrada del EDFA (opcional) es de 3dBm, y se prueba el enlace óptico compuesto de transmisor y receptor ópticos.

C/CSO

≥62dB

C/N

≥50dB

V1600G1WEO-PWR

Rango de tensión de trabajo: 100~240 V CA, tensión nominal: 110 V CA/220 V CA; Soporta 24V DC de entrada; Módulo de alimentación de doble fuente.

Peso

10 kg

Consumo de energía

≤80W

Temperatura de trabajo

-40 ~ +70°C

Temperatura de almacenamiento

-40 ~ +85°C

Humedad relativa

5~95% (sin acondicionamiento)

Modo de gestión

WEB/SNMP/Telnet/CLI/SSHv2
