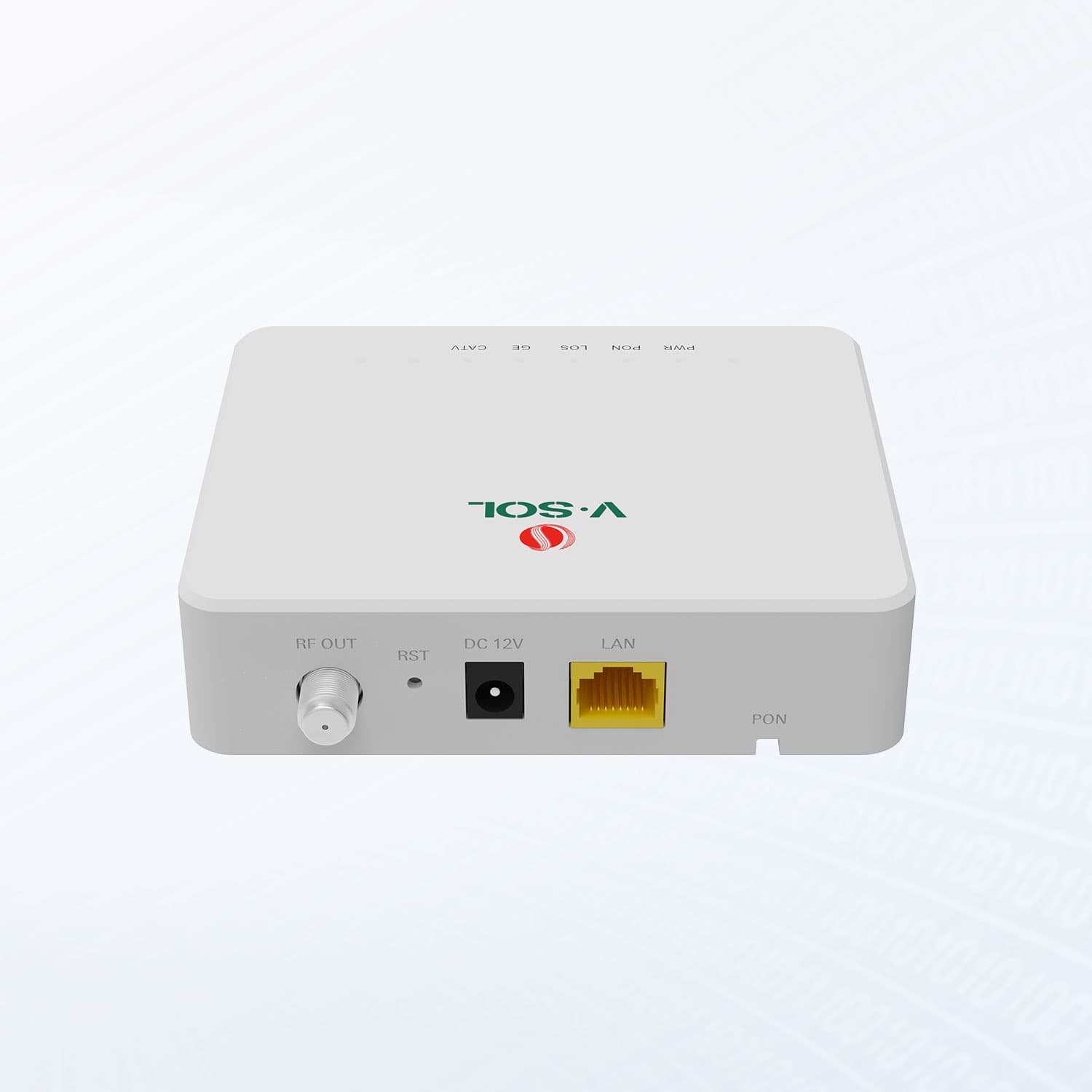

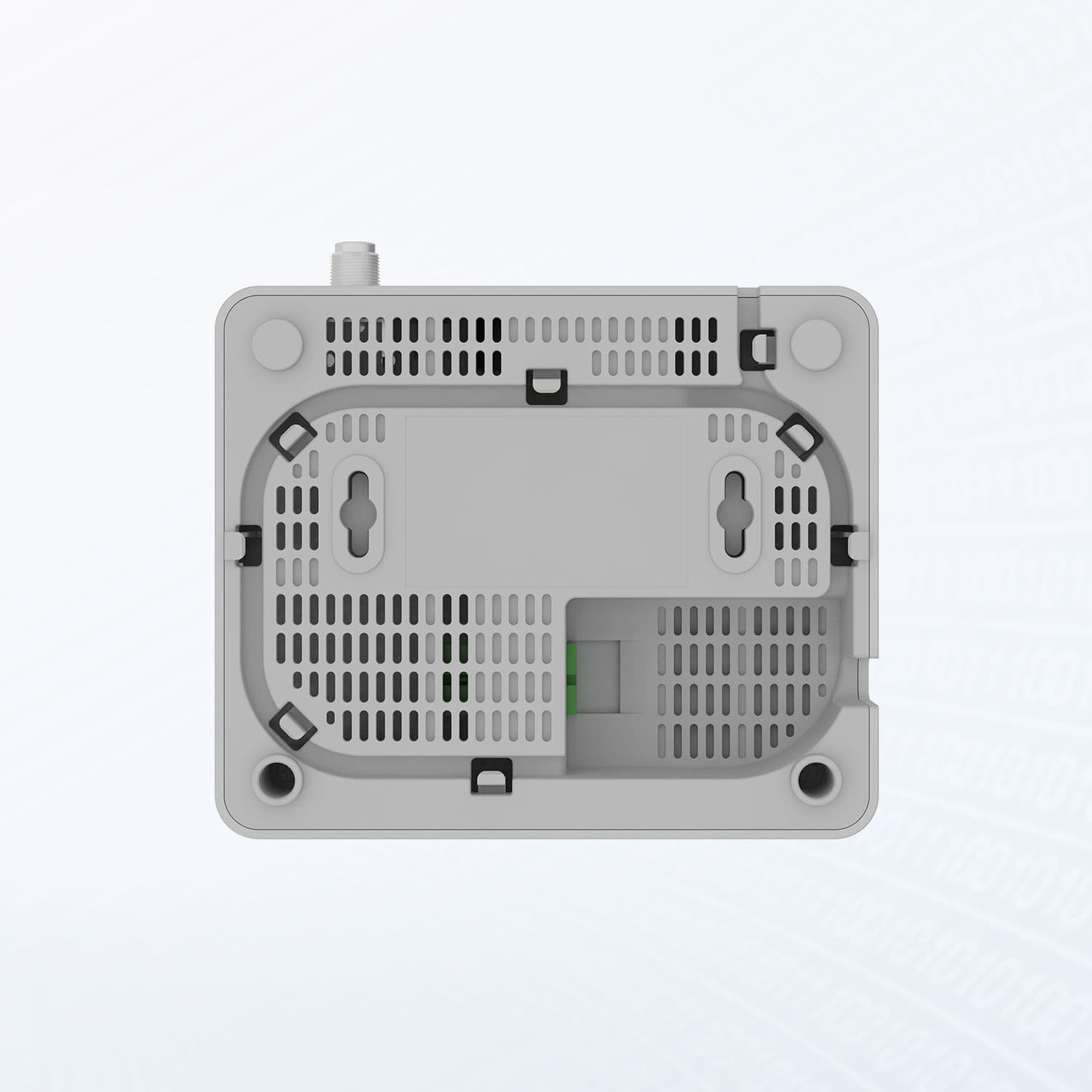

V2801T — XPON+1GE+CATV ONT

Descripción

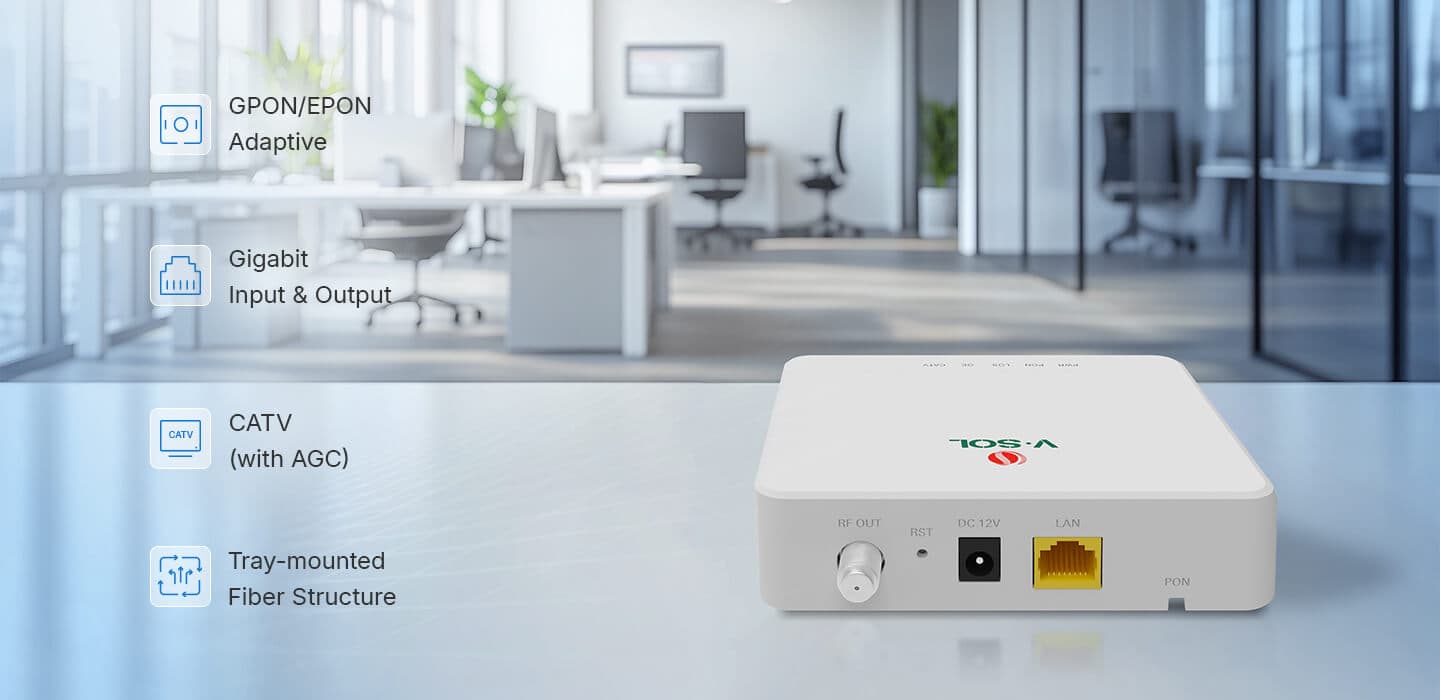

ONU CATV Gigabit para Operadores de Telefonía Fija Entrada y Salida Gigabit de Alta Velocidad Diseño de Estructura de Fibra Montada en Bandejas Almacenamiento de cables ahorrador de espacio, con mayor seguridad y menor riesgo de fallos. CATV con Encendido/Apagado por Control Remoto Cobertura de Escenarios Laborales y Domésticos Parámetros de Hardware Dimensiones 120mm×100mm×30mm （ L×A×A ） Peso Neto 160g Condiciones de Operación · Temperatura de operación: -10 ~ +55°C · Humedad de operación: 5 ~ 95% (sin condensación) Condiciones de Almacenamiento · Temperatura de almacenamiento: -40 ~ +70°C · Humedad de almacenamiento: 5 ~ 95% (sin condensación) Adaptador de Alimentación CC 12V/0.5A, adaptador de corriente AC-DC externo Suministro de Alimentación ≤ 4.2W Interfaces 1GE + CATV Indicadores POWER, LOS, PON, LAN, CATV Parámetros de Interfaz Interfaz PON · 1 puerto XPON (EPON PX20+ y GPON Class B+) · Modo monocromático SC, conector SC/APC · Potencia óptica de transmisión (TX): 0 ~ +4 dBm · Sensibilidad de recepción (RX): -27 dBm · Potencia óptica de sobrecarga: -3 dBm (EPON) o -8 dBm (GPON) · Distancia de transmisión: 20 KM · Longitud de onda: TX 1310nm, RX 1490nm, CATV 1550nm Interfaz LAN 1×GE, puertos RJ45 con negociación automática Interfaz CATV · Longitud de onda de recepción óptica: 1550±10nm · Rango de entrada óptica: +2 ～ -18 dBm · Pérdida de reflexión óptica: ≥40 dB · Rango de frecuencia RF: 47 ～ 1000 MHz · Impedancia de salida RF: 75Ω · Nivel de salida RF y rango AGC: ≥81±2 dBuv@+1 ～ -10 dBm ≥79±2 dBuv@ 0 ～ -11 dBm ≥77±2 dBuv@-1 ～ -12 dBm ≥75±2 dBuv@-2 ～ -13 dBm ≥73±2 dBuv@-3 ～ -14 dBm ≥71±2 dBuv@-4 ～ -15 dBm · MER: ≥32 dB (entrada óptica -14 dBm) Datos de Funcionamiento Modo PON Modo Dual XPON Modo de Enlace Ascendente Modo de Puente y Enrutamiento Conexión estable con OLT de marcas líderes CATV Soporte de gestión remota CATV Estándar · Soporte CTC OAM 2.1 y 3.0 · Soporte ITUT984.x OMCI Capa 2 · Puenteo 802.1D y 802.1ad · 802.1p CoS · 802.1Q VLAN Capa 3 · IPv4 · Cliente/Servidor DHCP · PPPoE, NAT, DMZ, DDNS Multicast IGMP v2/v3, IGMP snooping Seguridad y Firewall · Prevención de ONU no autorizadas (Rogue ONU) · DDOS, Filtrado Basado en ACL/MAC/URL Mantenimiento y Operación (O&M) Soporte EMS\WEB\Telnet\CLI y gestión de red unificada con OLT VSOL

Especificaciones técnicas

Dimensiones

120mm×100mm×30mm （ L×A×A ）

Peso Neto

160g

Condiciones de Operación

· Temperatura de operación: -10 ~ +55°C · Humedad de operación: 5 ~ 95% (sin condensación)

Condiciones de Almacenamiento

· Temperatura de almacenamiento: -40 ~ +70°C · Humedad de almacenamiento: 5 ~ 95% (sin condensación)

Adaptador de Alimentación

CC 12V/0.5A, adaptador de corriente AC-DC externo

Suministro de Alimentación

≤ 4.2W

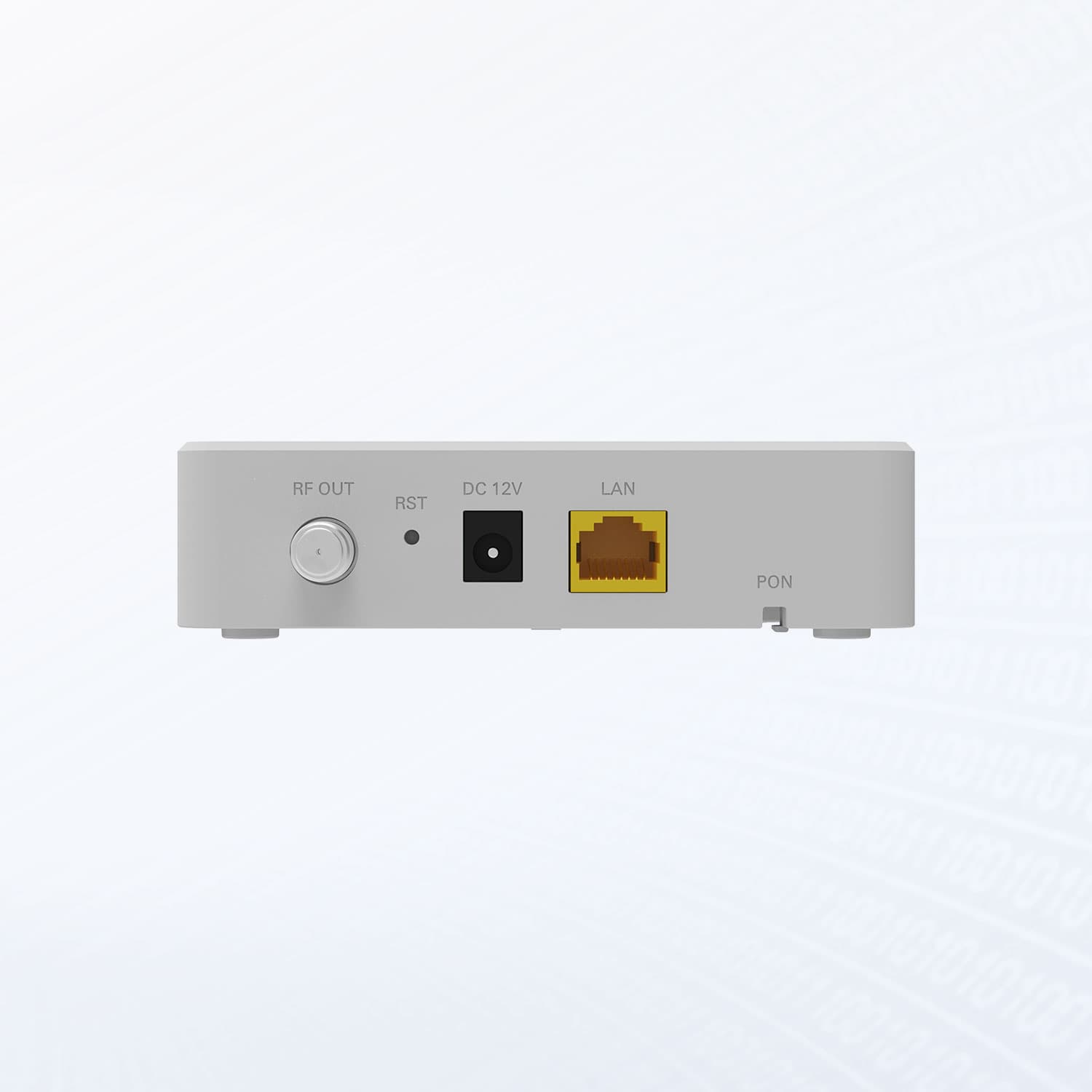

Interfaces

1GE + CATV

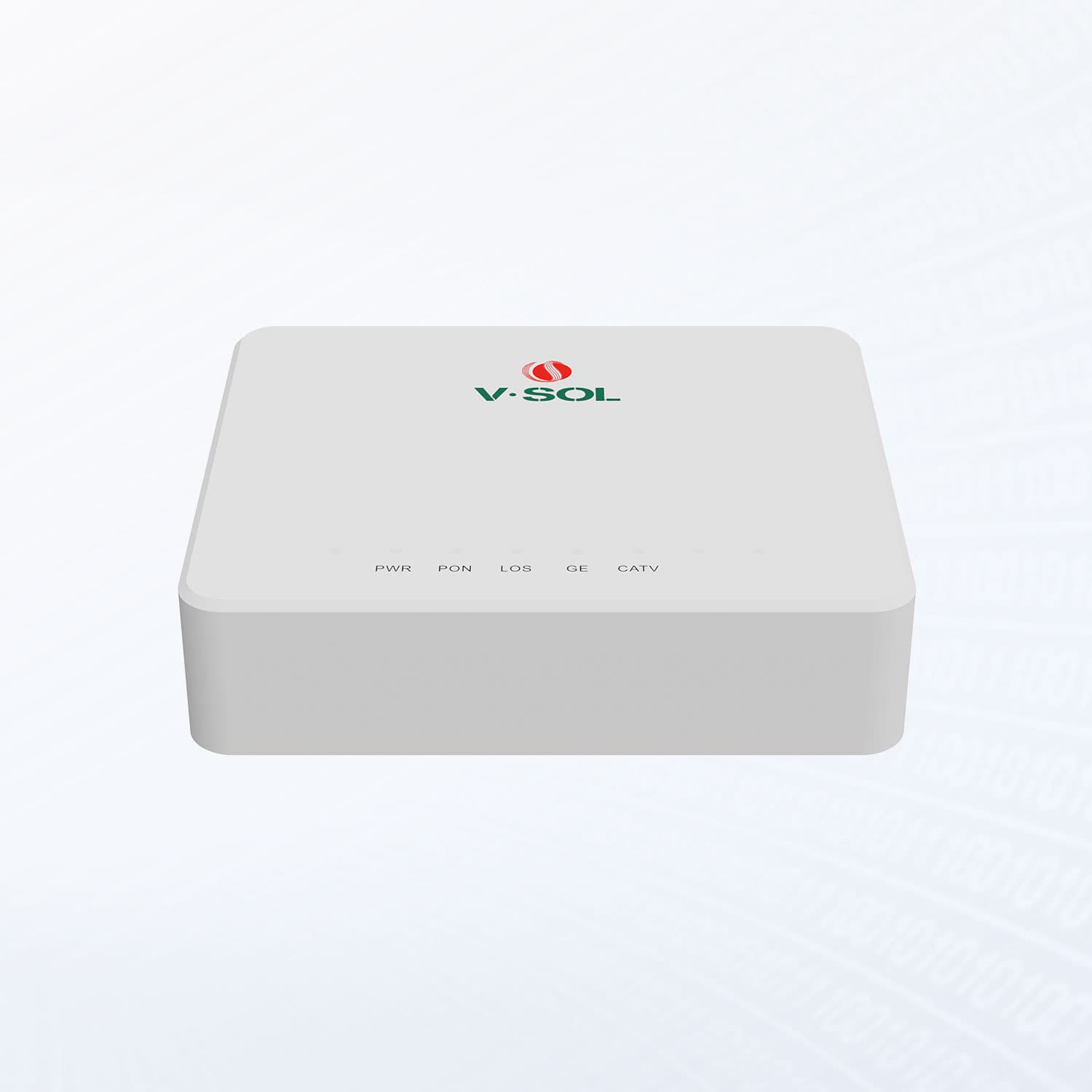

Indicadores

POWER, LOS, PON, LAN, CATV

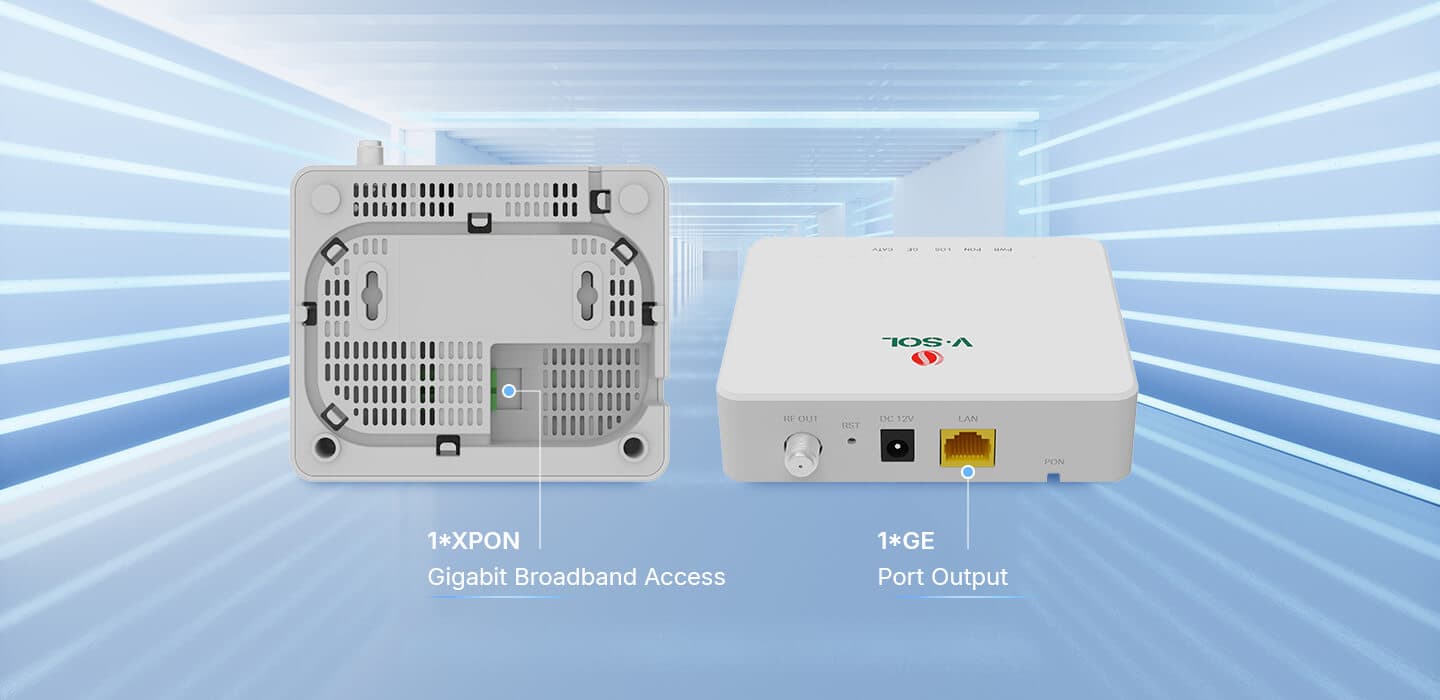

Interfaz PON

· 1 puerto XPON (EPON PX20+ y GPON Class B+) · Modo monocromático SC, conector SC/APC · Potencia óptica de transmisión (TX): 0 ~ +4 dBm · Sensibilidad de recepción (RX): -27 dBm · Potencia óptica de sobrecarga: -3 dBm (EPON) o -8 dBm (GPON) · Distancia de transmisión: 20 KM · Longitud de onda: TX 1310nm, RX 1490nm, CATV 1550nm

Interfaz LAN

1×GE, puertos RJ45 con negociación automática

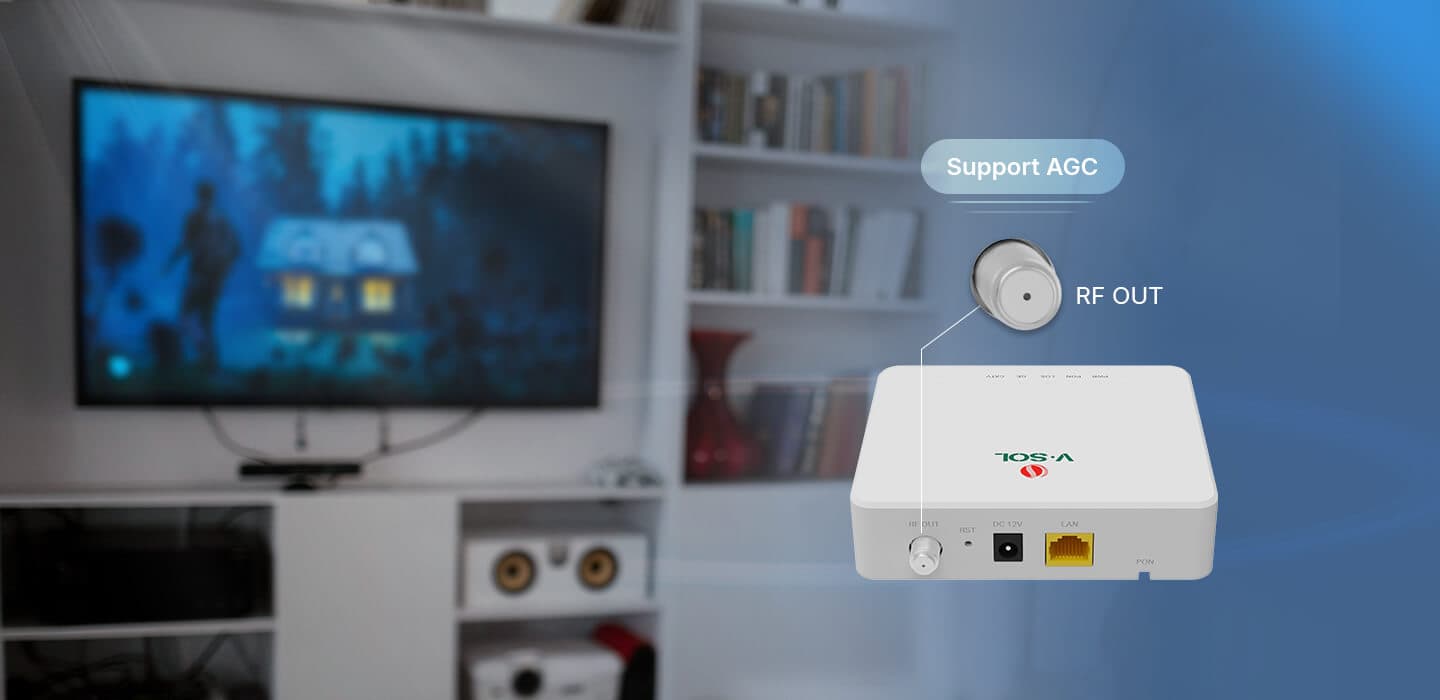

Interfaz CATV

· Longitud de onda de recepción óptica: 1550±10nm · Rango de entrada óptica: +2 ～ -18 dBm · Pérdida de reflexión óptica: ≥40 dB · Rango de frecuencia RF: 47 ～ 1000 MHz · Impedancia de salida RF: 75Ω · Nivel de salida RF y rango AGC: ≥81±2 dBuv@+1 ～ -10 dBm ≥79±2 dBuv@ 0 ～ -11 dBm ≥77±2 dBuv@-1 ～ -12 dBm ≥75±2 dBuv@-2 ～ -13 dBm ≥73±2 dBuv@-3 ～ -14 dBm ≥71±2 dBuv@-4 ～ -15 dBm · MER: ≥32 dB (entrada óptica -14 dBm)

Modo PON

Modo Dual XPON

Modo de Enlace Ascendente

Modo de Puente y Enrutamiento Conexión estable con OLT de marcas líderes

CATV

Soporte de gestión remota CATV

Estándar

· Soporte CTC OAM 2.1 y 3.0 · Soporte ITUT984.x OMCI

Capa 2

· Puenteo 802.1D y 802.1ad · 802.1p CoS · 802.1Q VLAN

Capa 3

· IPv4 · Cliente/Servidor DHCP · PPPoE, NAT, DMZ, DDNS

Multicast

IGMP v2/v3, IGMP snooping

Seguridad y Firewall

· Prevención de ONU no autorizadas (Rogue ONU) · DDOS, Filtrado Basado en ACL/MAC/URL

Mantenimiento y Operación (O&M)

Soporte EMS\WEB\Telnet\CLI y gestión de red unificada con OLT VSOL
